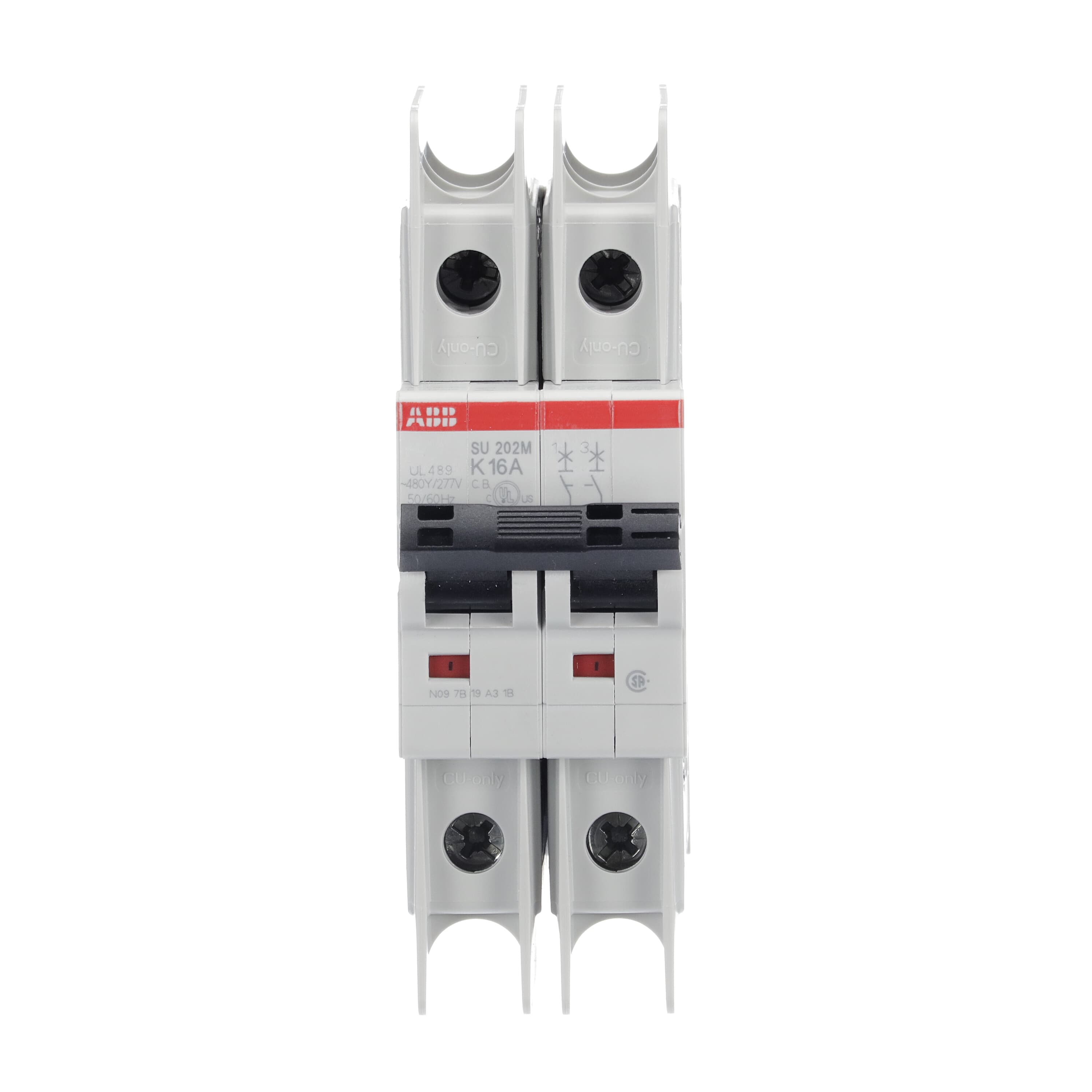

Автоматический выключатель ABB SU202M-K16 представляет собой защитное устройство, предназначенное для защиты электрических цепей с номинальным током 16 А. Он относится к категории "K" по характеристике срабатывания, что делает его подходящим для защиты цепей, которые могут испытывать временные высокие токи (например, при пуске двигателей). Это устройство отличается высокой степенью надежности, длительным сроком службы и эффективностью в эксплуатации.
Выключатель устанавливается в распределительном щите на DIN-рейку и служит точкой оперативного отключения линии при обслуживании. Число полюсов — 2. Ток 16 А определяет, какую нагрузку линия несёт длительно.
Время-токовую характеристику подбирают по типу нагрузки: пусковые токи двигателей требуют аппаратов с загрубленным электромагнитным расцепителем. Занижение номинала приводит к ложным отключениям, завышение оставляет кабель без защиты.
С максимальным рабочим напряжением 400 В, SU202M-K16 может быть использован как в бытовых, так и в промышленных распределительных системах, обеспечивая надежную защиту от коротких замыканий и перегрузок. Устройство легко монтируется на стандартную DIN-рейку и может работать в широком диапазоне температур.
Условия установки влияют на номинал: при высокой температуре в шкафу тепловой расцепитель срабатывает раньше, и это учитывают поправочным коэффициентом.
Основные характеристики
- Тип устройства: Автоматический выключатель
- Назначение: защита групповых линий в распределительном щите
- Серия: ABB System pro M compact
- Платформа: System pro M
- Производитель: ABB
- Артикул: 2CDS272337R0467
- Модель: ABB SU202M-K16
- Габаритные размеры: 90 мм (высота) x 35 мм (ширина) x 70 мм (глубина)
- Исполнение: Для установки на DIN-рейку
- Использование: Для защиты цепей переменного тока
- Количество полюсов: 2
- Механический ресурс: 30,000 циклов
- Монтаж: на DIN-рейку
- Напряжение питания: 400 В
- Номинальный ток: 16 А
- Рабочая температура: от -25 °C до +55 °C
- Сертификация: ISO, CE, IEC
- Степень защиты: K (защита от кратковременных перегрузок)
- Тип монтажа: На DIN-рейку
- Электрический ресурс: 10,000 циклов
Применение
- Защита цепей с высоким пусковым током (например, моторы)
- Использование в промышленных и распределительных щитах
- Обеспечение защиты электрических систем от коротких замыканий и перегрузок
