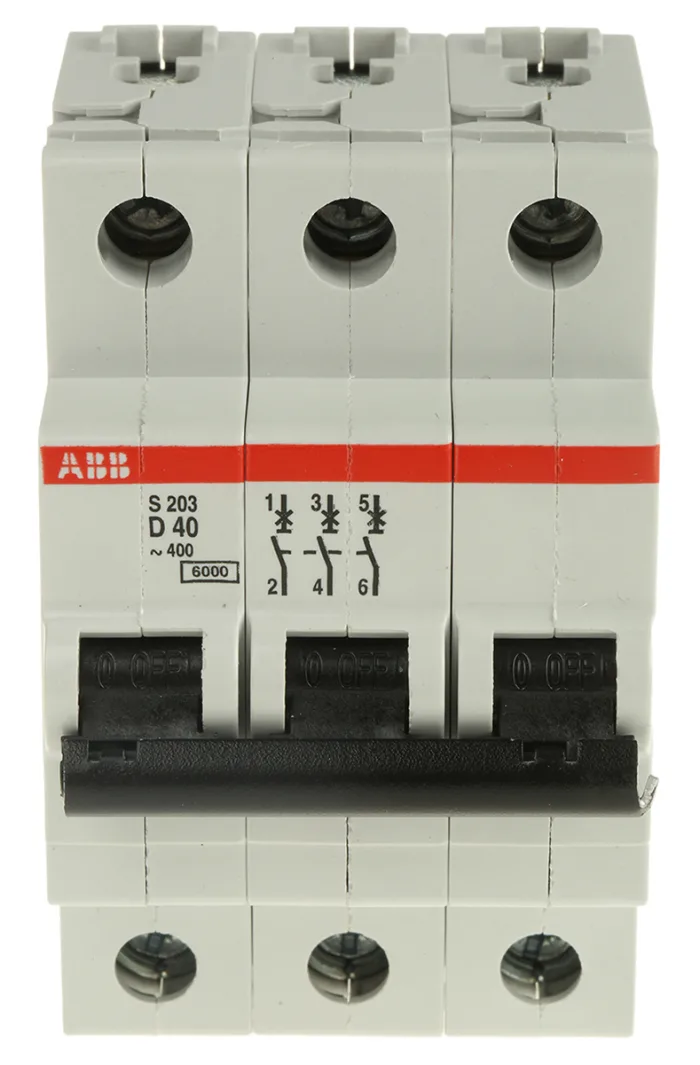

Автоматический выключатель ABB SH203-D40 предназначен для защиты трехфазных электрических цепей от коротких замыканий и перегрузок. С номинальным током 40 А и характеристикой срабатывания D, этот выключатель подходит для цепей с высокими пусковыми токами, таких как трансформаторы и электродвигатели. Трехполюсная конструкция обеспечивает эффективную защиту оборудования при напряжении до 400 В.
Автоматический выключатель защищает участок цепи от перегрузки и короткого замыкания, отключая линию до повреждения кабеля и подключённого оборудования. Номинальный ток 40 А выбирают по расчётной нагрузке линии и сечению проводника. Исполнение на 3 определяет, сколько проводников размыкается одновременно.
Номинал согласуют с сечением кабеля: аппарат защищает не нагрузку, а проводник, поэтому ток расцепителя не должен превышать допустимый ток линии. В щите оставляют запас модулей под будущие линии.
Номинальный ток 40 А, число полюсов — 3, рабочее напряжение 400 В, характеристика срабатывания D, отключающая способность 6 кА. Монтаж — на DIN-рейку.
Селективность защиты проверяют на стадии проекта: без согласования характеристик авария на одной линии обесточивает весь щит.
Основные характеристики
- Тип устройства: Автоматический выключатель
- Назначение: защита групповых линий в распределительном щите
- Серия: ABB System pro M compact
- Платформа: System pro M
- Производитель: ABB
- Артикул: 2CDS213001R0401
- Модель: SH203-D40
- Количество полюсов: 3
- Материал контактов: Латунь с антикоррозийным покрытием
- Монтаж: на DIN-рейку 35 мм
- Номинальное напряжение: 400 В
- Номинальный ток: 40 А
- Отключающая способность: 6 кА
- Рабочая температура: от -25 °C до +55 °C
- Сертификация: IEC 60947-2
- Соответствие стандартам: ГОСТ IEC/EN 60898-1
- Степень защиты: Защита от коротких замыканий и перегрузок
- Тип аппарата: модульный автоматический выключатель
- Тип монтажа: На DIN-рейку
- Характеристика срабатывания: D
- Ширина модуля: 17,5 мм на полюс
Применение:
- Защита трехфазных цепей с высокими пусковыми токами, таких как двигатели и трансформаторы
- Использование в распределительных щитах для промышленных и коммерческих объектов
- Подходит для оборудования, требующего надежной защиты от перегрузок и коротких замыканий
