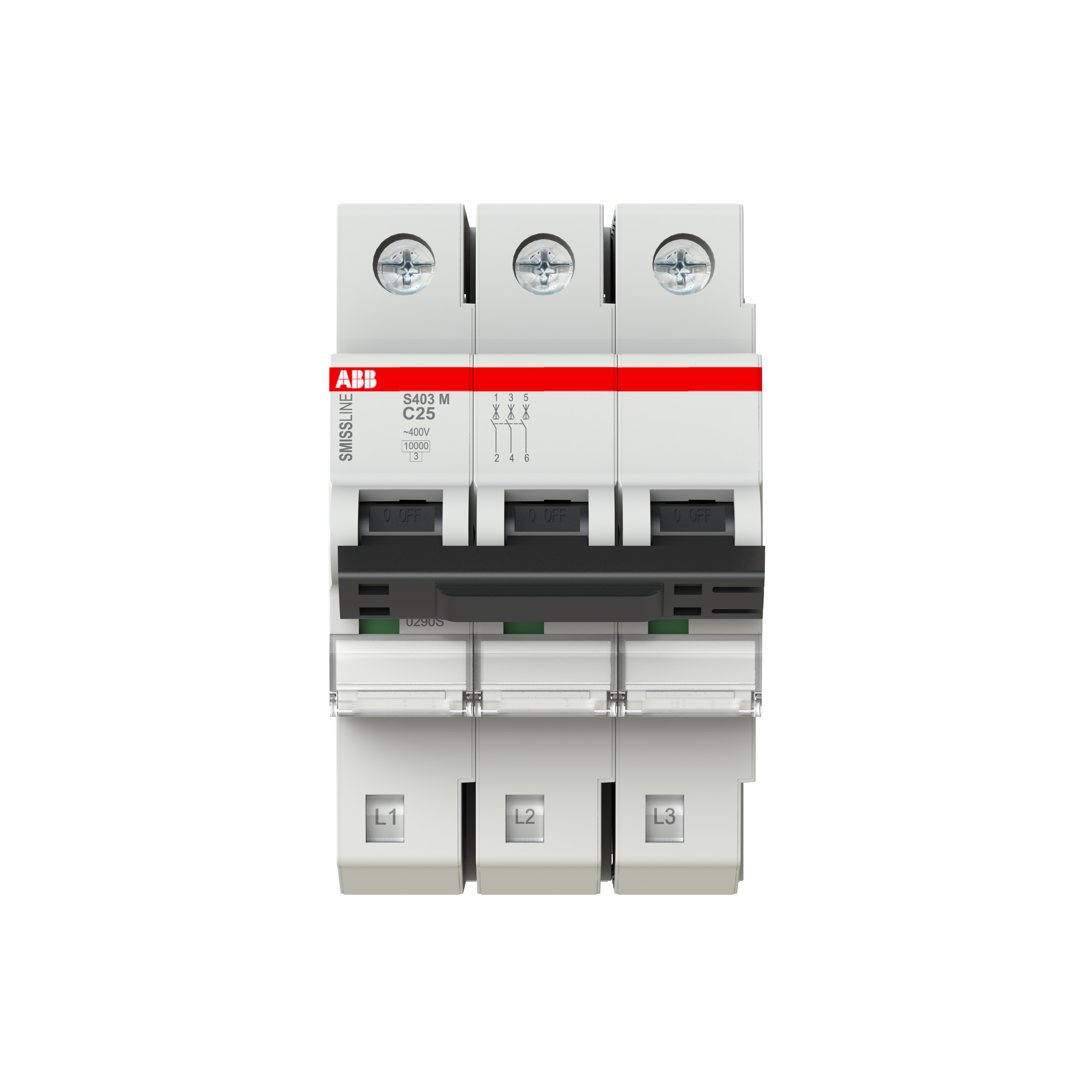

Автоматический выключатель ABB S403M-C25 предназначен для защиты электрических цепей от коротких замыканий и перегрузок. С номинальным током 25 А и трехполюсной конфигурацией, устройство используется в системах с напряжением до 400 В. Характеристика C делает его подходящим для цепей с умеренными пусковыми токами, таких как системы освещения, обогреватели и другое оборудование с электродвигателями.
Автоматический выключатель защищает участок цепи от перегрузки и короткого замыкания, отключая линию до повреждения кабеля и подключённого оборудования. Номинальный ток 25 А выбирают по расчётной нагрузке линии и сечению проводника. Исполнение на 3 определяет, сколько проводников размыкается одновременно.
Номинал согласуют с сечением кабеля: аппарат защищает не нагрузку, а проводник, поэтому ток расцепителя не должен превышать допустимый ток линии. В щите оставляют запас модулей под будущие линии.
Высокая надежность и простота установки делают выключатель подходящим вариантом для использования в промышленных и коммерческих установках. Он легко монтируется на стандартную дин-рейку, что обеспечивает быструю и удобную установку.
Селективность защиты проверяют на стадии проекта: без согласования характеристик авария на одной линии обесточивает весь щит.
Основные характеристики
- Тип устройства: Автоматический выключатель
- Серия: ABB System pro M compact
- Производитель: ABB
- Артикул: 2CCS573001R0254
- Модель: ABB S403M-C25
- Количество полюсов: 3
- Максимальная пропускная способность тока: до 10 кА
- Механическая устойчивость: до 20 000 циклов включения/выключения
- Монтаж: на DIN-рейку 35 мм
- Напряжение питания: до 400 В
- Номинальное напряжение: 230/400 В переменного тока
- Номинальный ток: 25 А
- Рабочая температура: от -25°C до +60°C
- Сертификация: IEC 60898-1, IEC 60947-2
- Соответствие стандартам: ГОСТ IEC/EN 60898-1
- Степень защиты: IP20
- Тип аппарата: модульный автоматический выключатель
- Тип монтажа: На дин-рейку
- Характеристика: C (для цепей с умеренными пусковыми токами)
- Характеристика срабатывания: B, C или D, в зависимости от исполнения
- Ширина модуля: 17,5 мм на полюс
Применение
- Защита электрических цепей в промышленных и коммерческих системах
- Использование в цепях с номинальным током 25 А и напряжением до 400 В
- Защита оборудования с умеренными пусковыми токами, таких как системы освещения и нагреватели
- Обеспечение стабильности и безопасности работы систем электроснабжения
- Монтаж в распределительные панели на стандартную дин-рейку
