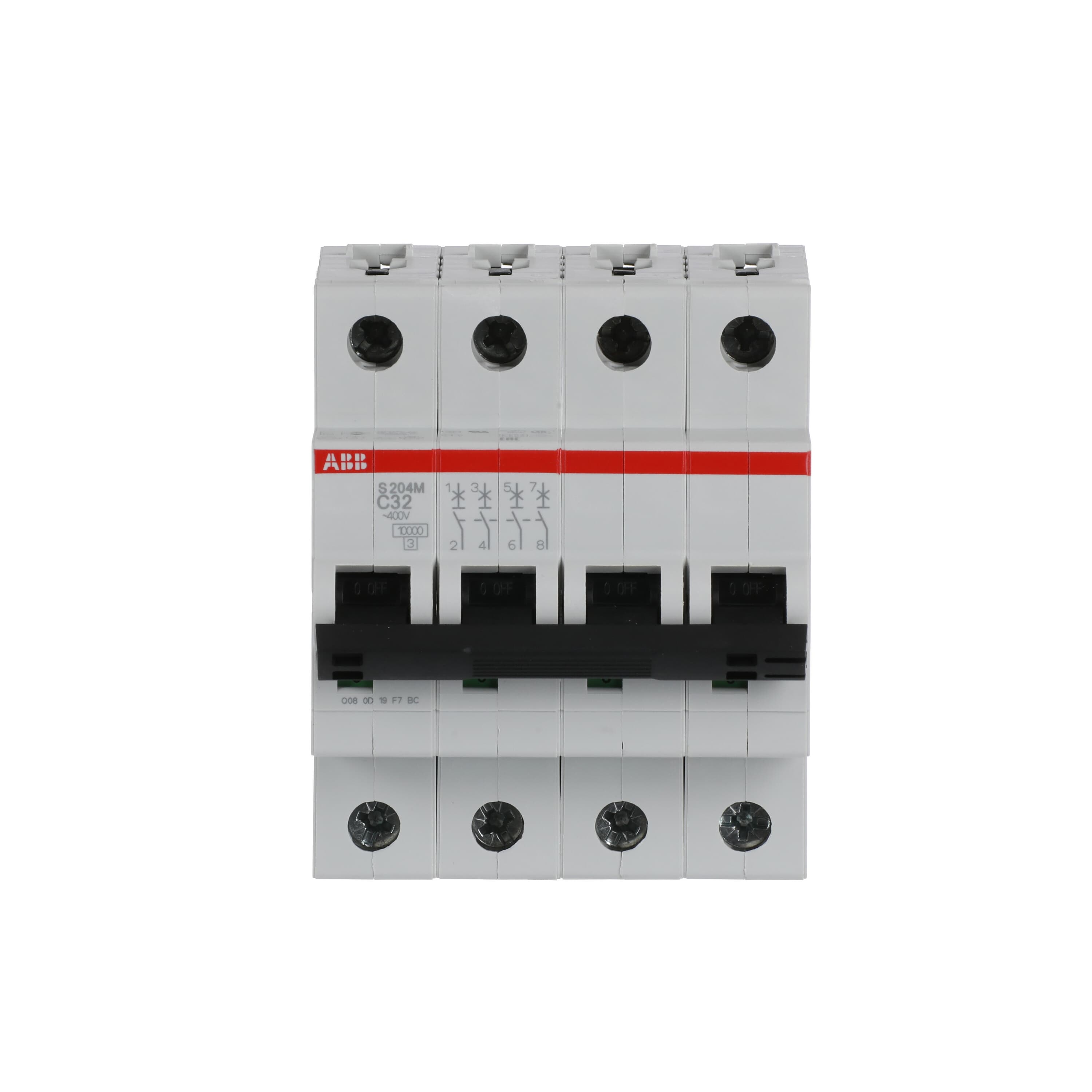

Автоматический выключатель ABB S204M-C32 предназначен для защиты электрических цепей от коротких замыканий и перегрузок. Модель с номинальным током 32 А и четырехполюсной конфигурацией используется в системах с напряжением до 400 В. Характеристика C делает его подходящим для цепей с умеренными пусковыми токами, таких как двигатели, системы освещения и нагреватели.
Аппарат совмещает две функции защиты: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный — на бросок тока при коротком замыкании. Номинал 32 А согласуют с вышестоящим аппаратом для селективного отключения.
Для селективности вышестоящий аппарат берут на ступень выше по номиналу и с большей выдержкой — тогда при аварии отключается только повреждённый участок. Дополнительные контакты и расцепители устанавливаются отдельными модулями.
Устройство обеспечивает надежную защиту оборудования и стабильную работу электрических систем. Простота монтажа на стандартную дин-рейку позволяет легко интегрировать его в распределительные панели промышленных и коммерческих объектов.
Аппараты изнашиваются при каждом отключении под нагрузкой, поэтому выключатель, отработавший короткое замыкание, осматривают и при необходимости меняют.
Основные характеристики
- Тип устройства: Автоматический выключатель
- Назначение: защита групповых линий в распределительном щите
- Серия: ABB System pro M compact
- Платформа: System pro M
- Производитель: ABB
- Артикул: 2CDS274001R0324
- Модель: ABB S204M-C32
- Количество полюсов: 4
- Максимальная пропускная способность тока: до 10 кА
- Механическая устойчивость: до 20 000 циклов включения/выключения
- Монтаж: на DIN-рейку 35 мм
- Напряжение питания: до 400 В
- Номинальное напряжение: 230/400 В переменного тока
- Номинальный ток: 32 А
- Рабочая температура: от -25 °C до +60 °C
- Сертификация: IEC 60898-1, IEC 60947-2
- Соответствие стандартам: ГОСТ IEC/EN 60898-1
- Степень защиты: IP20
- Тип аппарата: модульный автоматический выключатель
- Тип монтажа: На дин-рейку
- Характеристика: C (для цепей с умеренными пусковыми токами)
- Характеристика срабатывания: B, C или D, в зависимости от исполнения
- Ширина модуля: 17,5 мм на полюс
Применение
- Защита электрических цепей на промышленных и коммерческих объектах
- Использование в цепях с номинальным током 32 А и напряжением до 400 В
- Защита оборудования с умеренными пусковыми токами, таких как двигатели и системы освещения
- Обеспечение стабильности и безопасности работы систем электроснабжения
- Монтаж в распределительные панели с установкой на стандартную дин-рейку
