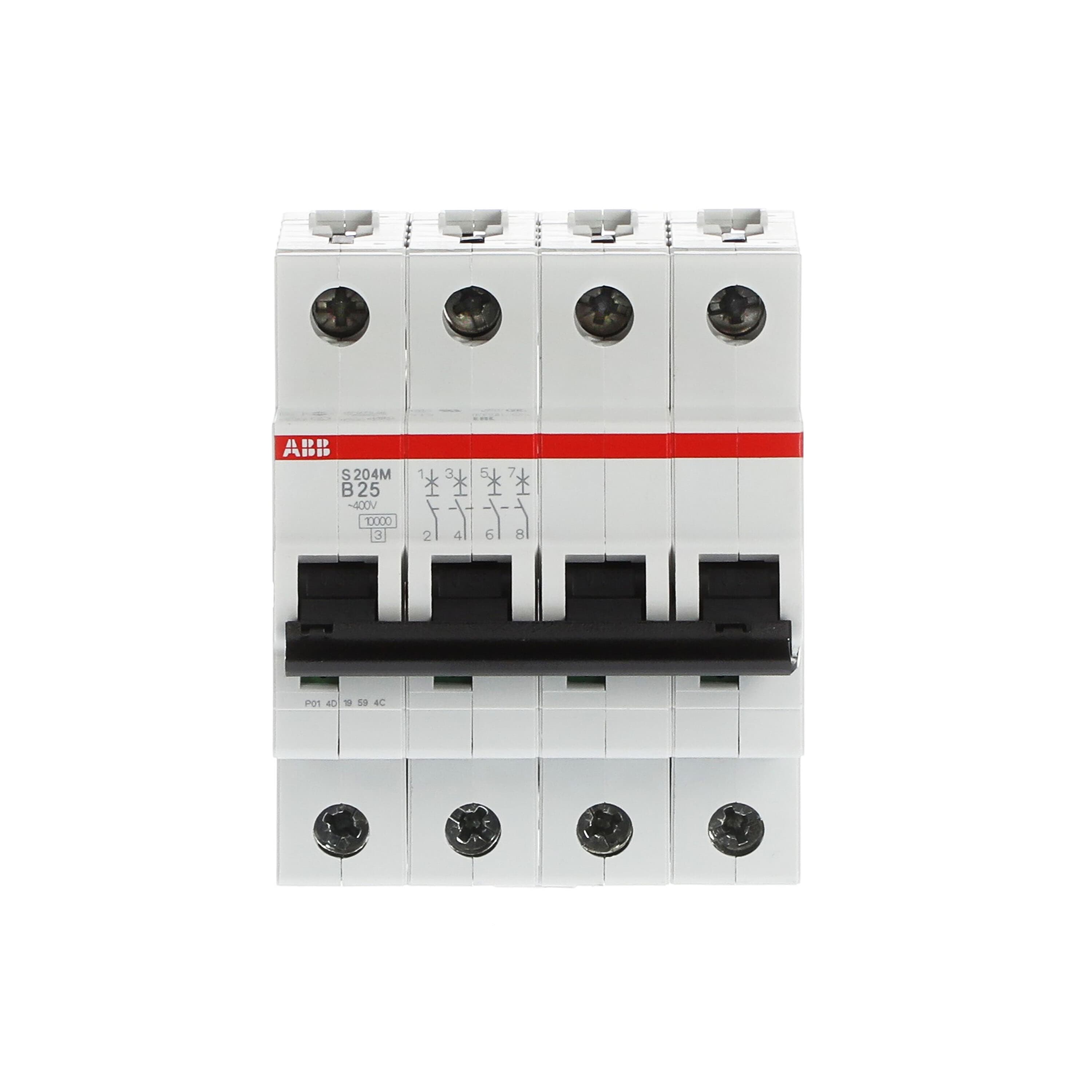

Автоматический выключатель ABB S204M-B25 предназначен для защиты электрических цепей от коротких замыканий и перегрузок. С номинальным током 25 А и четырехполюсной конфигурацией, он используется в системах с напряжением до 400 В. Характеристика B делает устройство подходящим для цепей с низкими пусковыми токами, таких как системы освещения и приборы с ограниченной стартовой нагрузкой.
Выключатель устанавливается в распределительном щите на DIN-рейку и служит точкой оперативного отключения линии при обслуживании. Число полюсов — 4. Ток 25 А определяет, какую нагрузку линия несёт длительно.
Время-токовая характеристика B, C или D, в зависимости от исполнения определяет поведение аппарата при пусковых токах: с ней связан выбор между освещением, розеточной группой и двигательной нагрузкой. Занижение номинала приводит к ложным отключениям, завышение оставляет кабель без защиты.
Устройство отличается высокой надежностью и устойчивостью к многократным срабатываниям. Простота монтажа на стандартную дин-рейку упрощает установку и эксплуатацию на промышленных и коммерческих объектах.
Условия установки влияют на номинал: при высокой температуре в шкафу тепловой расцепитель срабатывает раньше, и это учитывают поправочным коэффициентом.
Основные характеристики
- Тип устройства: Автоматический выключатель
- Назначение: защита групповых линий в распределительном щите
- Серия: ABB System pro M compact
- Платформа: System pro M
- Производитель: ABB
- Артикул: 2CDS274001R0255
- Модель: ABB S204M-B25
- Количество полюсов: 4
- Максимальная пропускная способность тока: до 10 кА
- Механическая устойчивость: до 20 000 циклов включения/выключения
- Монтаж: на DIN-рейку 35 мм
- Напряжение питания: до 400 В
- Номинальное напряжение: 230/400 В переменного тока
- Номинальный ток: 25 А
- Рабочая температура: от -25 °C до +60 °C
- Сертификация: IEC 60898-1, IEC 60947-2
- Соответствие стандартам: ГОСТ IEC/EN 60898-1
- Степень защиты: IP20
- Тип аппарата: модульный автоматический выключатель
- Тип монтажа: На дин-рейку
- Характеристика: B (для цепей с низкими пусковыми токами)
- Характеристика срабатывания: B, C или D, в зависимости от исполнения
- Ширина модуля: 17,5 мм на полюс
Применение
- Защита электрических цепей в промышленных и коммерческих установках
- Использование в цепях с номинальным током 25 А и напряжением до 400 В
- Защита оборудования с низкими пусковыми токами, таких как осветительные системы и приборы
- Обеспечение стабильности и безопасности работы электрических систем
- Монтаж в распределительные панели с установкой на стандартную дин-рейку
