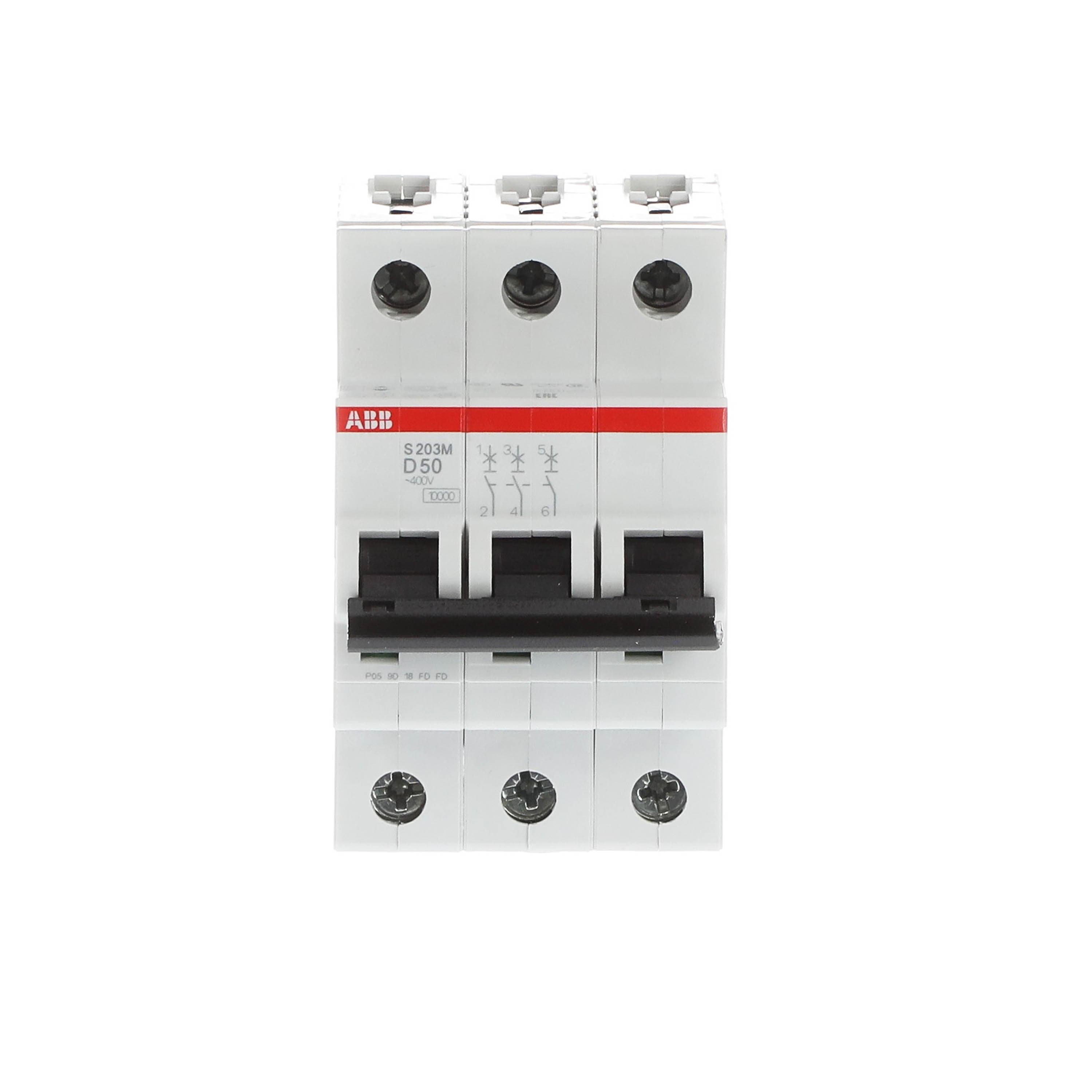

Автоматический выключатель ABB S203M-D50 предназначен для защиты электрических цепей от коротких замыканий и перегрузок. Модель с номинальным током 50 А и трехполюсной конфигурацией рассчитана на работу в системах с напряжением до 400 В. Характеристика D позволяет устройству эффективно выдерживать высокие пусковые токи, что делает его оптимальным для защиты мощных устройств, таких как электродвигатели, трансформаторы и промышленное оборудование.
Аппарат совмещает две функции защиты: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный — на бросок тока при коротком замыкании. Номинал 50 А согласуют с вышестоящим аппаратом для селективного отключения.
Для селективности вышестоящий аппарат берут на ступень выше по номиналу и с большей выдержкой — тогда при аварии отключается только повреждённый участок. Дополнительные контакты и расцепители устанавливаются отдельными модулями.
Устройство отличается высокой надежностью и долговечностью. Простота установки на стандартную дин-рейку упрощает монтаж и эксплуатацию, что делает его востребованным решением для промышленных и коммерческих объектов.
Аппараты изнашиваются при каждом отключении под нагрузкой, поэтому выключатель, отработавший короткое замыкание, осматривают и при необходимости меняют.
Основные характеристики
- Тип устройства: Автоматический выключатель
- Серия: ABB System pro M compact
- Производитель: ABB
- Артикул: 2TAZ117300R0501
- Модель: ABB S203M-D50
- Количество полюсов: 3
- Максимальная пропускная способность тока: до 10 кА (в стандартных условиях эксплуатации)
- Механическая устойчивость: до 20 000 циклов включения/выключения
- Монтаж: на DIN-рейку 35 мм
- Напряжение питания: до 400 В
- Номинальное напряжение: 230/400 В переменного тока
- Номинальный ток: 50 А
- Рабочая температура: от -25°C до +60°C
- Сертификация: IEC 60898-1, IEC 60947-2
- Соответствие стандартам: ГОСТ IEC/EN 60898-1
- Степень защиты: IP20
- Тип аппарата: модульный автоматический выключатель
- Тип монтажа: На дин-рейку
- Характеристика: D (для цепей с высокими пусковыми токами)
- Характеристика срабатывания: B, C или D, в зависимости от исполнения
- Ширина модуля: 17,5 мм на полюс
Применение
- Защита электрических цепей на промышленных и коммерческих объектах
- Использование в цепях с номинальным током 50 А и напряжением до 400 В
- Защита оборудования с высокими пусковыми токами, таких как электродвигатели и насосы
- Обеспечение стабильной и безопасной работы систем электроснабжения
- Монтаж в распределительные панели с установкой на стандартную дин-рейку
Специалисты Азияторг помогут подобрать оборудование, адаптировав его под ваши нужды и обеспечив полную поддержку. Для получения индивидуального расчета отправьте заявку на prom@tkasiatorg.ru
