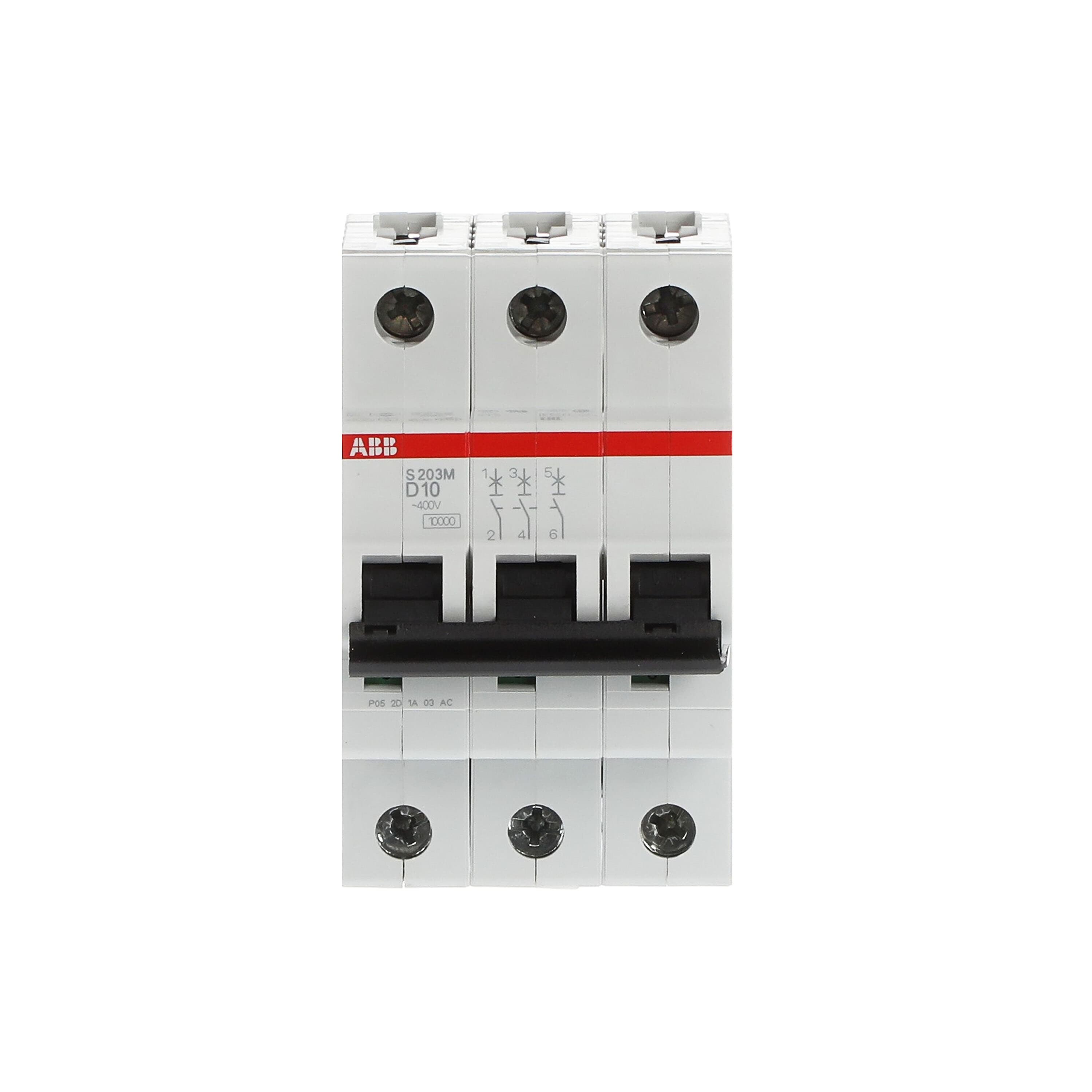

Автоматический выключатель ABB S203M-D10 предназначен для защиты электрических цепей от коротких замыканий и перегрузок. С номинальным током 10 А и трехполюсной конфигурацией, он используется в системах с напряжением до 400 В. Характеристика D позволяет устройству выдерживать кратковременные высокие пусковые токи, что делает его подходящим для защиты цепей с оборудованием, имеющим значительные стартовые нагрузки, такими как электродвигатели и трансформаторы.
Выключатель устанавливается в распределительном щите на DIN-рейку и служит точкой оперативного отключения линии при обслуживании. Число полюсов — 3. Ток 10 А определяет, какую нагрузку линия несёт длительно.
Время-токовая характеристика B, C или D, в зависимости от исполнения определяет поведение аппарата при пусковых токах: с ней связан выбор между освещением, розеточной группой и двигательной нагрузкой. Занижение номинала приводит к ложным отключениям, завышение оставляет кабель без защиты.
Устройство обеспечивает долгосрочную и стабильную работу системы электроснабжения. Простота монтажа на стандартную дин-рейку и высокая степень надежности делают его подходящим для использования на промышленных и коммерческих объектах.
Условия установки влияют на номинал: при высокой температуре в шкафу тепловой расцепитель срабатывает раньше, и это учитывают поправочным коэффициентом.
Основные характеристики
- Тип устройства: Автоматический выключатель
- Назначение: защита групповых линий в распределительном щите
- Серия: ABB System pro M compact
- Платформа: System pro M
- Производитель: ABB
- Артикул: 2CDS273001R0101
- Модель: ABB S203M-D10
- Количество полюсов: 3
- Максимальная пропускная способность тока: 10 кА (для стандартных условий эксплуатации)
- Механическая устойчивость: до 20 000 циклов включения/выключения
- Монтаж: на DIN-рейку 35 мм
- Напряжение питания: до 400 В
- Номинальное напряжение: 230/400 В переменного тока
- Номинальный ток: 10 А
- Рабочая температура: от -25 °C до +60 °C
- Сертификация: IEC 60898-1, IEC 60947-2
- Соответствие стандартам: ГОСТ IEC/EN 60898-1
- Степень защиты: IP20
- Тип аппарата: модульный автоматический выключатель
- Тип монтажа: На дин-рейку
- Характеристика: D (для цепей с высокими пусковыми токами)
- Характеристика срабатывания: B, C или D, в зависимости от исполнения
- Ширина модуля: 17,5 мм на полюс
Применение
- Защита электрических цепей на промышленных и коммерческих объектах
- Использование в цепях с номинальным током 10 А и напряжением до 400 В
- Защита оборудования с высокими пусковыми токами, таких как насосы и электродвигатели
- Обеспечение безопасности и стабильности работы систем электроснабжения
- Монтаж в распределительные панели с установкой на стандартную дин-рейку
