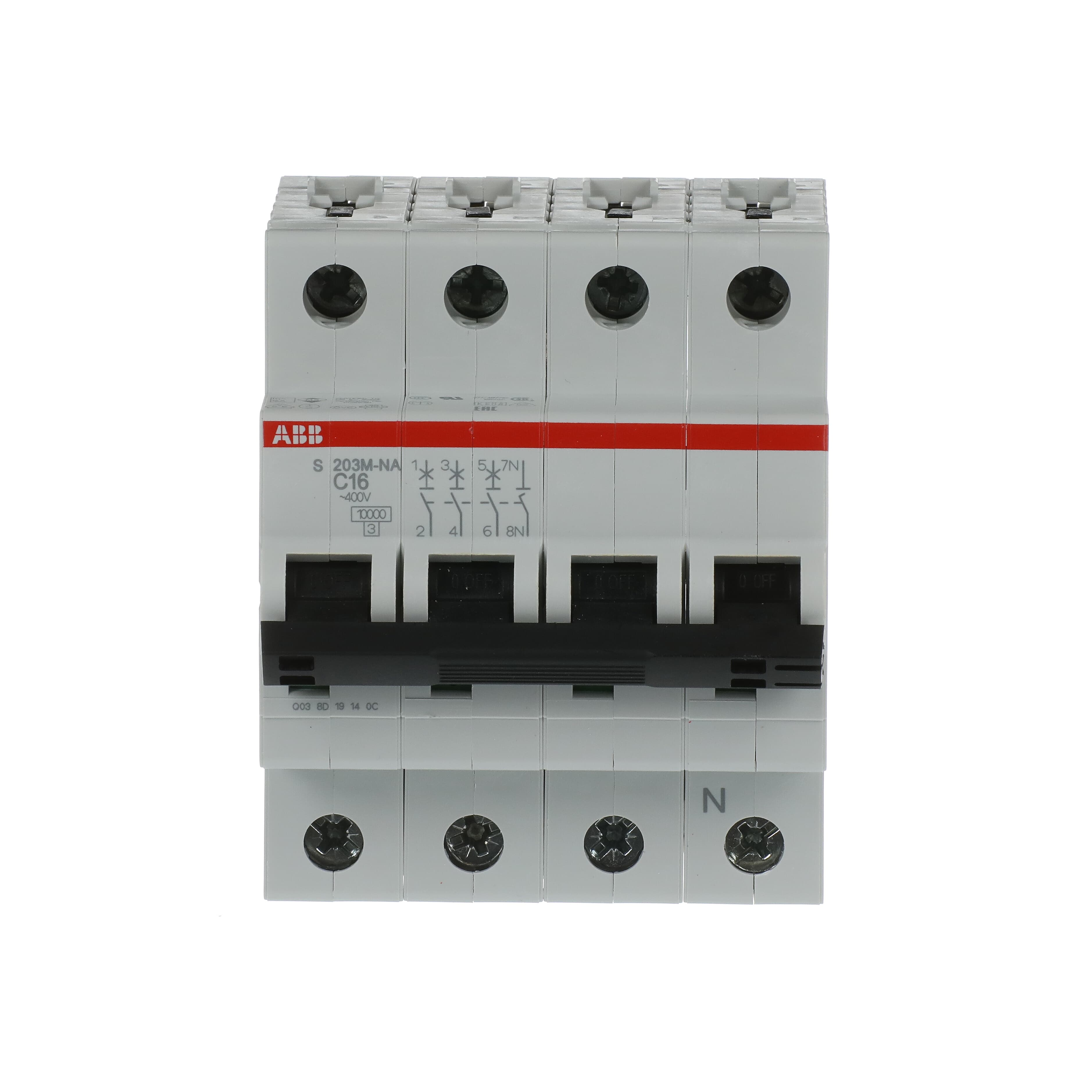

Автоматический выключатель ABB S203M-C16NA предназначен для защиты электрических цепей от коротких замыканий и перегрузок. Модель с номинальным током 16 А и трехполюсной конфигурацией оптимально подходит для работы в системах с напряжением до 400 В. Характеристика C обеспечивает устойчивость к умеренным пусковым токам, что делает его подходящим для защиты осветительных систем, нагревателей и оборудования с электродвигателями.
Аппарат совмещает две функции защиты: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный — на бросок тока при коротком замыкании. Номинал 16 А согласуют с вышестоящим аппаратом для селективного отключения.
Для селективности вышестоящий аппарат берут на ступень выше по номиналу и с большей выдержкой — тогда при аварии отключается только повреждённый участок. Дополнительные контакты и расцепители устанавливаются отдельными модулями.
Устройство отличается высокой надежностью и долговечностью. Простота монтажа на стандартную дин-рейку облегчает установку и обслуживание на промышленных и коммерческих объектах.
Аппараты изнашиваются при каждом отключении под нагрузкой, поэтому выключатель, отработавший короткое замыкание, осматривают и при необходимости меняют.
Основные характеристики
- Тип устройства: Автоматический выключатель
- Назначение: защита групповых линий в распределительном щите
- Серия: ABB System pro M compact
- Платформа: System pro M
- Производитель: ABB
- Артикул: 2CDS273103R0164
- Модель: ABB S203M-C16NA
- Количество полюсов: 3
- Максимальная пропускная способность тока: до 10 кА
- Механическая устойчивость: до 20 000 циклов включения/выключения
- Монтаж: на DIN-рейку 35 мм
- Напряжение питания: до 400 В
- Номинальное напряжение: 230/400 В переменного тока
- Номинальный ток: 16 А
- Рабочая температура: от -25 °C до +60 °C
- Сертификация: IEC 60898-1, IEC 60947-2
- Соответствие стандартам: ГОСТ IEC/EN 60898-1
- Степень защиты: IP20
- Тип аппарата: модульный автоматический выключатель
- Тип монтажа: На дин-рейку
- Характеристика: C (для цепей с умеренными пусковыми токами)
- Характеристика срабатывания: B, C или D, в зависимости от исполнения
- Ширина модуля: 17,5 мм на полюс
Применение
- Защита электрических цепей на промышленных и коммерческих объектах
- Использование в цепях с номинальным током до 16 А и напряжением до 400 В
- Защита осветительных систем и оборудования с умеренными пусковыми токами
- Обеспечение стабильности и безопасности работы электрических систем
- Монтаж в распределительные панели с установкой на стандартную дин-рейку
