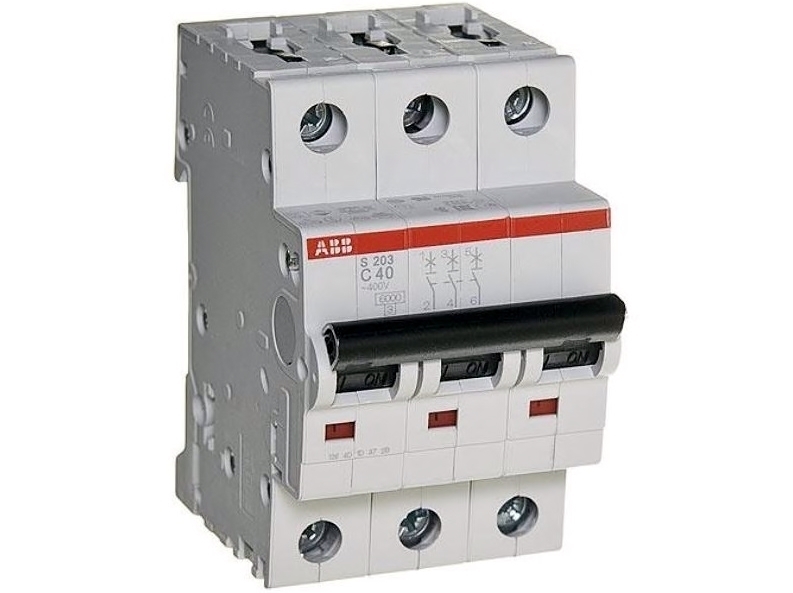

Автоматический выключатель ABB S203-C40 предназначен для защиты электрических цепей с номинальным током 40 А и характеристикой срабатывания C. Это устройство эффективно защищает трехфазные системы от коротких замыканий и перегрузок, обеспечивая безопасность и надежность электрической установки. Модель S203-C40 рассчитана на работу при номинальном напряжении до 400 В, что делает ее подходящим вариантом для промышленных объектов и других высоконапряженных распределительных сетей.
Аппарат совмещает две функции защиты: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный — на бросок тока при коротком замыкании. Номинал 40 А согласуют с вышестоящим аппаратом для селективного отключения.
Для селективности вышестоящий аппарат берут на ступень выше по номиналу и с большей выдержкой — тогда при аварии отключается только повреждённый участок. Дополнительные контакты и расцепители устанавливаются отдельными модулями.
Выключатель оснащен характеристикой срабатывания C, что означает его способность защитить устройства, работающие с пусковыми токами, такими как двигатели. Это позволяет избегать ложных срабатываний при запуске оборудования, что повышает долговечность и безопасность всей системы. Легкость монтажа на стандартную дин-рейку и надежная защита электрических цепей обеспечивают его востребованность в различных промышленных и коммерческих приложениях.
Аппараты изнашиваются при каждом отключении под нагрузкой, поэтому выключатель, отработавший короткое замыкание, осматривают и при необходимости меняют.
Основные характеристики
- Тип устройства: Автоматический выключатель
- Назначение: защита групповых линий в распределительном щите
- Серия: ABB System pro M compact
- Платформа: System pro M
- Производитель: ABB
- Артикул: 2CDS253001R0404
- Модель: S203-C40
- Количество полюсов: 3
- Материал контактов: Латунь с антикоррозийным покрытием
- Монтаж: на DIN-рейку 35 мм
- Номинальное напряжение: 400 В
- Номинальный ток: 40 А
- Рабочая температура: от -25 °C до +55 °C
- Сертификация: IEC 60947-2
- Соответствие стандартам: ГОСТ IEC/EN 60898-1
- Сопротивление контактов: Минимизация потерь на контактах
- Степень защиты: Защита от короткого замыкания и перегрузки
- Тип аппарата: модульный автоматический выключатель
- Тип монтажа: На дин-рейку
- Характеристика срабатывания: C
- Ширина модуля: 17,5 мм на полюс
Применение:
- Защита трехфазных электрических систем
- Применение в распределительных щитах и панели для защиты от коротких замыканий и перегрузок
- Использование в промышленных и коммерческих установках, а также для защиты цепей в офисных зданиях и производственных помещениях
