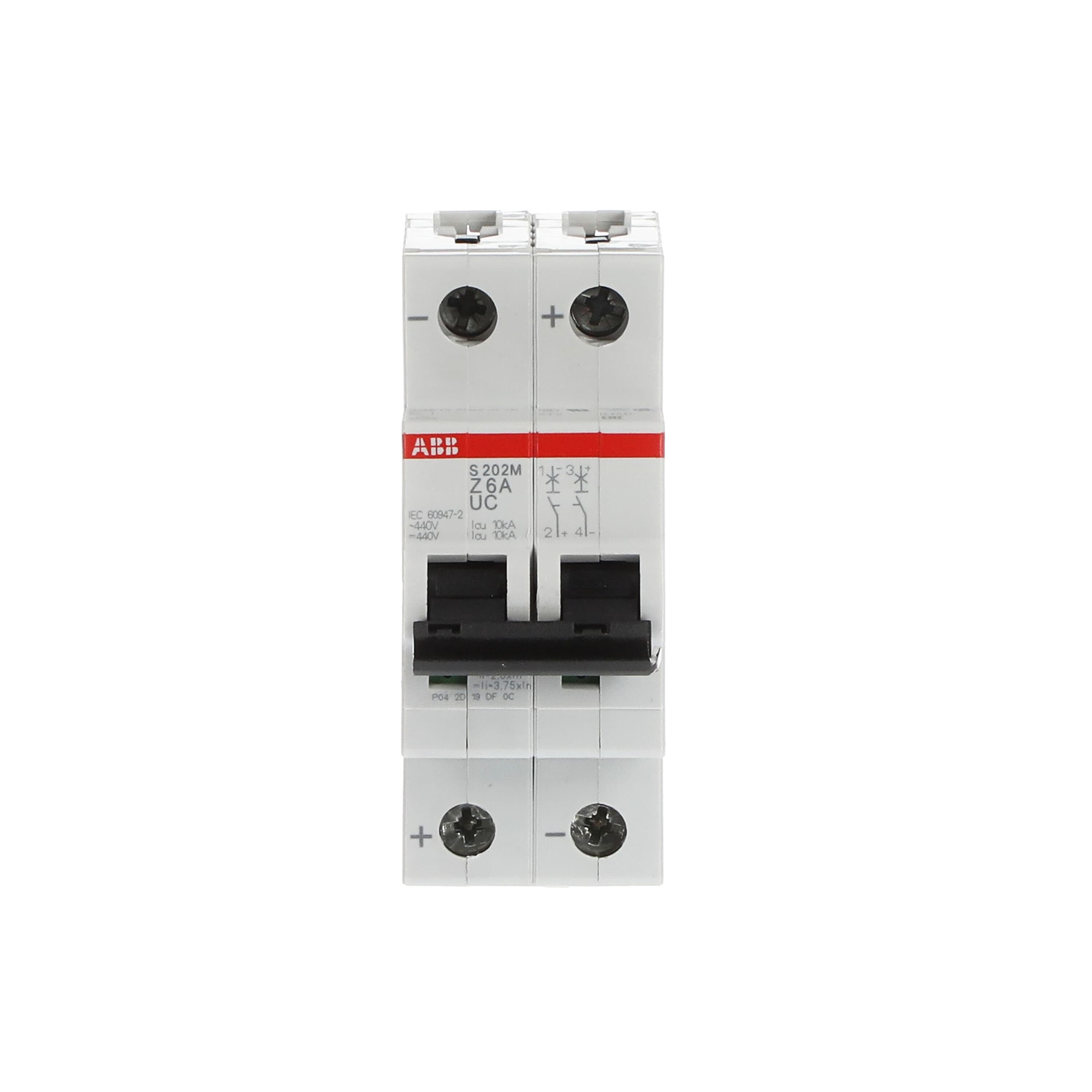

Автоматический выключатель ABB S202M-Z6UC предназначен для защиты чувствительных электрических цепей от коротких замыканий и перегрузок. Модель с номинальным током 6 А и двухполюсной конфигурацией подходит для работы в системах с напряжением до 230 В. Характеристика Z обеспечивает быструю реакцию на даже незначительные изменения тока, что делает его подходящим для защиты устройств с низкими допустимыми токами, таких как электроника и приборы измерения.
Автоматический выключатель защищает участок цепи от перегрузки и короткого замыкания, отключая линию до повреждения кабеля и подключённого оборудования. Номинальный ток 6 А выбирают по расчётной нагрузке линии и сечению проводника. Исполнение на 2 определяет, сколько проводников размыкается одновременно.
Номинал согласуют с сечением кабеля: аппарат защищает не нагрузку, а проводник, поэтому ток расцепителя не должен превышать допустимый ток линии. В щите оставляют запас модулей под будущие линии.
Данное устройство обеспечивает стабильную работу и надёжную защиту. Легкость монтажа на стандартную дин-рейку облегчает установку и обслуживание на объектах с высокими требованиями к безопасности.
Селективность защиты проверяют на стадии проекта: без согласования характеристик авария на одной линии обесточивает весь щит.
Основные характеристики
- Тип устройства: Автоматический выключатель
- Назначение: защита групповых линий в распределительном щите
- Серия: ABB System pro M compact
- Платформа: System pro M
- Производитель: ABB
- Артикул: 2CDS272061R0378
- Модель: ABB S202M-Z6UC
- Количество полюсов: 2
- Максимальная пропускная способность тока: до 6 кА
- Механическая устойчивость: до 20 000 циклов включения/выключения
- Монтаж: на DIN-рейку 35 мм
- Напряжение питания: до 230 В
- Номинальное напряжение: 230/400 В переменного тока
- Номинальный ток: 6 А
- Рабочая температура: от -25 °C до +60 °C
- Сертификация: IEC 60898-1, IEC 60947-2
- Соответствие стандартам: ГОСТ IEC/EN 60898-1
- Степень защиты: IP20
- Тип аппарата: модульный автоматический выключатель
- Тип монтажа: На дин-рейку
- Характеристика: Z (для защиты цепей с низким допустимым током)
- Характеристика срабатывания: B, C или D, в зависимости от исполнения
- Ширина модуля: 17,5 мм на полюс
Применение
- Защита чувствительных электрических цепей в промышленных и коммерческих системах
- Использование в цепях с номинальным током до 6 А и напряжением до 230 В
- Защита устройств с низкими допустимыми токами, таких как электроника и оборудование точных измерений
- Обеспечение безопасности и стабильности работы электрических систем
- Монтаж в распределительные панели с установкой на стандартную дин-рейку
