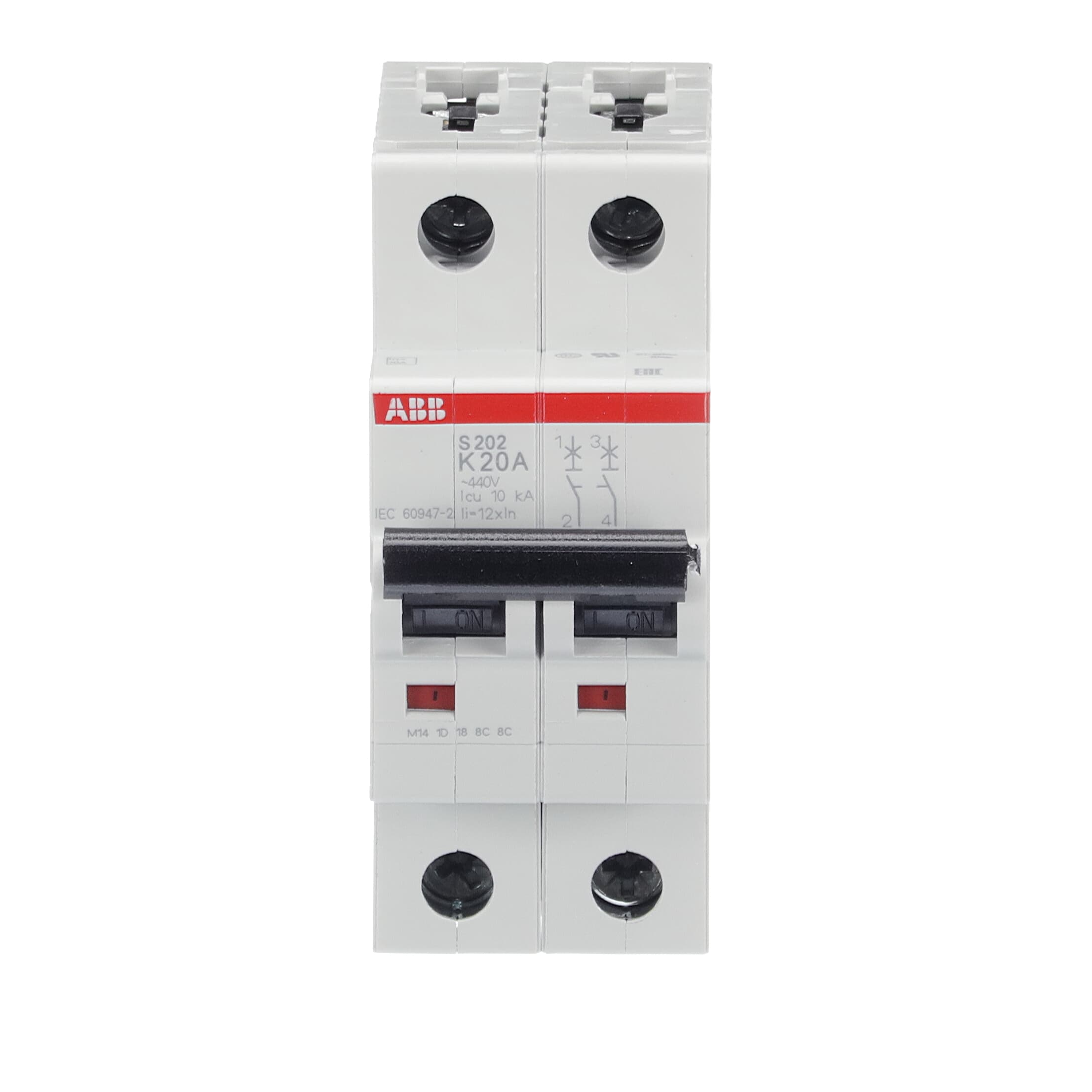

Автоматический выключатель ABB S202-K20 является надежным устройством, предназначенным для защиты электрических цепей от перегрузок и коротких замыканий. С номинальным током 20 А и двумя полюсами, этот выключатель подходит для защиты цепей с номинальным напряжением 230 В. Он идеально используется в жилых, коммерческих и промышленных установках, где требуется обеспечить безопасность работы электрических систем и оборудования.
Выключатель устанавливается в распределительном щите на DIN-рейку и служит точкой оперативного отключения линии при обслуживании. Число полюсов — 2. Ток 20 А определяет, какую нагрузку линия несёт длительно.
Время-токовая характеристика B, C или D, в зависимости от исполнения определяет поведение аппарата при пусковых токах: с ней связан выбор между освещением, розеточной группой и двигательной нагрузкой. Занижение номинала приводит к ложным отключениям, завышение оставляет кабель без защиты.
Выключатель обладает характеристикой C, что означает, что он предназначен для защиты цепей с умеренными пусковыми токами, таких как освещение, двигатели и другое оборудование, не вызывающее высоких токов при включении. Модель отличается высокой надежностью, компактностью и долговечностью, что делает ее подходящим вариантом для защиты оборудования в различных областях применения.
Условия установки влияют на номинал: при высокой температуре в шкафу тепловой расцепитель срабатывает раньше, и это учитывают поправочным коэффициентом.
Основные характеристики
- Тип устройства: Автоматический выключатель
- Назначение: защита групповых линий в распределительном щите
- Серия: ABB System pro M compact
- Платформа: System pro M
- Производитель: ABB
- Артикул: 2CDS252001R0487
- Модель: ABB S202-K20
- Количество полюсов: 2
- Максимальная пропускная способность тока: 6 кА (для применения в стандартных условиях)
- Механическая устойчивость: до 20 000 циклов включения/выключения
- Монтаж: на DIN-рейку 35 мм
- Напряжение питания: 230 В
- Номинальное напряжение: 230/400 В переменного тока
- Номинальный ток: 20 А
- Рабочая температура: от -25 °C до +60 °C
- Сертификация: IEC 60898-1, IEC 60947-2
- Соответствие стандартам: ГОСТ IEC/EN 60898-1
- Степень защиты: IP20
- Тип аппарата: модульный автоматический выключатель
- Тип монтажа: На дин-рейку
- Характеристика: C (защита от коротких замыканий с умеренным временем срабатывания)
- Характеристика срабатывания: B, C или D, в зависимости от исполнения
- Ширина модуля: 17,5 мм на полюс
Применение
- Защита электрических цепей в распределительных щитах и панелях
- Использование в системах с номинальным напряжением 230 В
- Защита от перегрузок и коротких замыканий в жилых и промышленных сетях
- Обеспечение защиты для цепей с умеренными пусковыми токами
- Монтаж в распределительные панели с установкой на дин-рейку для удобства эксплуатации
