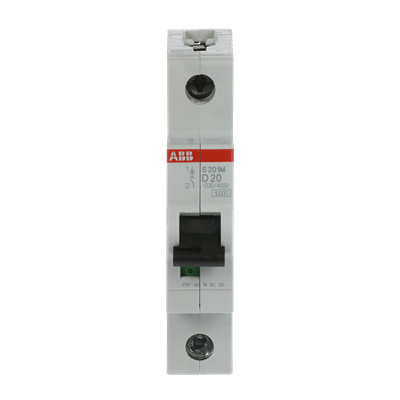

Автоматический выключатель ABB S201M-D20 2CDS271001R0201 — устройство, предназначенное для защиты однофазных электрических цепей от перегрузок и коротких замыканий. Рассчитанный на номинальный ток 20 А и напряжение до 230 В, данный выключатель с характеристикой срабатывания D подходит для цепей с высокими пусковыми токами, таких как электродвигатели, трансформаторы и индуктивные нагрузки.
Аппарат совмещает две функции защиты: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный — на бросок тока при коротком замыкании. Номинал 20 А. согласуют с вышестоящим аппаратом для селективного отключения.
Для селективности вышестоящий аппарат берут на ступень выше по номиналу и с большей выдержкой — тогда при аварии отключается только повреждённый участок. Дополнительные контакты и расцепители устанавливаются отдельными модулями.
Номинальный ток 20 А, число полюсов — 1, рабочее напряжение до 230 В, характеристика срабатывания D (высокие пусковые токи). Монтаж — установка на стандартную DIN-рейку, корпус термостойкий и негорючий пластик, обеспечивающий пожаробезопасность.
Аппараты изнашиваются при каждом отключении под нагрузкой, поэтому выключатель, отработавший короткое замыкание, осматривают и при необходимости меняют.
Основные характеристики
- Тип устройства: Автоматический выключатель
- Назначение: защита групповых линий в распределительном щите
- Серия: ABB System pro M compact
- Платформа: System pro M
- Производитель: ABB
- Артикул: 2CDS271001R0201
- Модель: ABB S201M-D20.
- Количество полюсов: 1.
- Коммутационная способность контактов: 6 кА.
- Материал корпуса: термостойкий и негорючий пластик, обеспечивающий пожаробезопасность.
- Монтаж: на DIN-рейку 35 мм
- Номинальное напряжение: до 230 В.
- Номинальный ток: 20 А.
- Рабочая температура: от -25 °C до +55 °C.
- Сертификация: IEC/EN 60947-2.
- Соответствие стандартам: ГОСТ IEC/EN 60898-1
- Тип аппарата: модульный автоматический выключатель
- Тип монтажа: установка на стандартную DIN-рейку.
- Характеристика срабатывания: D (высокие пусковые токи).
- Ширина модуля: 17,5 мм на полюс
Применение
- Защита цепей с высокими пусковыми токами, таких как двигатели и трансформаторы.
- Использование в промышленных системах автоматизации и управления.
- Интеграция в распределительные щиты для защиты однофазных цепей с высокими нагрузками.
- Обеспечение безопасной работы оборудования с интенсивными пусковыми токами.
