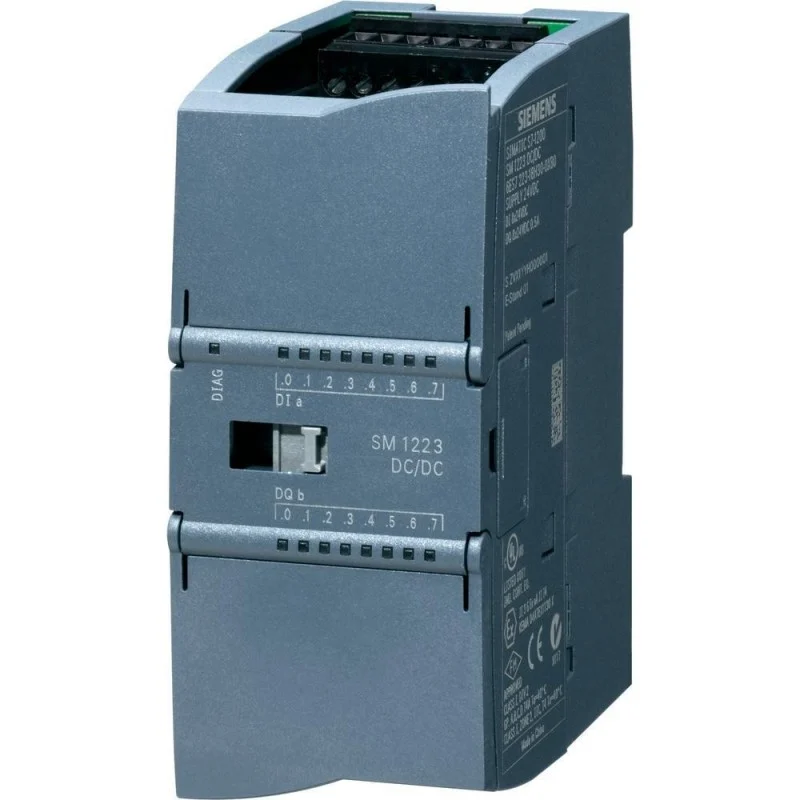

Модуль цифровых входов/выходов Siemens SM 1223 6ES7223-1BH32-0XB0 — это надёжное и компактное решение для расширения ввода/вывода в системах автоматизации на базе контроллеров SIMATIC S7-1200. Устройство предоставляет 8 дискретных входов и 8 транзисторных выходов с открытым коллектором, что позволяет легко подключать и управлять внешними датчиками и исполнительными механизмами в промышленной среде.
Модуль устанавливается в свободный слот шасси и добавляет оборудованию порты нужного типа без замены самого устройства. Модульная архитектура позволяет менять состав интерфейсов по мере роста сети.
Часть функций становится доступна только после обновления программного обеспечения устройства, поэтому версию прошивки проверяют заранее. Незанятые слоты закрывают заглушками — иначе нарушается схема продува.
Siemens 6ES7223-1BH32-0XB0 разработан с учётом требований к высокой плотности монтажа и удобной интеграции в распределённые системы управления. Работает от 24 В DC, поддерживает прямую установку на DIN-рейку и обеспечивает защиту выходов от короткого замыкания. Благодаря полной совместимости с TIA Portal и поддержке конфигурирования через STEP 7, модуль легко внедряется в существующую архитектуру систем S7-1200.
Модульная платформа выигрывает на длинной дистанции: состав интерфейсов меняется вместе с сетью, а шасси и система питания остаются прежними.
Основные характеристики
- Тип устройства: Модуль ввода/вывода
- Назначение: ввод-вывод сигналов в составе компактного контроллера
- Серия: SIMATIC S7-1200
- Платформа: SIMATIC
- Производитель: Siemens
- Артикул: 6ES7223-1BH32-0XB0
- Модель: Siemens 6ES7223-1BH32-0XB0
- Интерфейс подключения: Съёмные клеммы
- Габариты (Ш × Г × В): 70 × 100 × 75 мм
- Индикация: Светодиодная индикация по каждому каналу
- Интерфейс связи: PROFINET, в части модулей PROFIBUS
- Масса: около 230 г
- Монтаж: на DIN-рейку
- Номинальное напряжение: 24 В DC
- Программное обеспечение: TIA Portal (STEP 7)
- Рабочая температура: от -20 до +60 °C
- Расширение: модулями ввода-вывода на общей шине
- Сертификация: CE, cULus, RoHS
- Совместимость: Все CPU SIMATIC S7-1200
- Среда программирования: TIA Portal
- Степень защиты: IP20
- Тип входов: 24 В DC, тип 1 (IEC 61131)
- Тип выходов: Транзисторные (с открытым коллектором)
- Тип монтажа: DIN-рейка 35 мм
- Цифровые входы: 8 DI
- Цифровые выходы: 8 DO
Применение
- Промышленная автоматизация: Обработка дискретных сигналов от датчиков и переключателей
- Машиностроение: Управление исполнительными элементами и индикацией
- HVAC-системы: Цифровое управление вентиляцией и отоплением
- Системы диспетчеризации: Ввод/вывод дискретных сигналов от реле и датчиков
- Автоматизация зданий: Контроль освещения, жалюзи и инженерных систем
