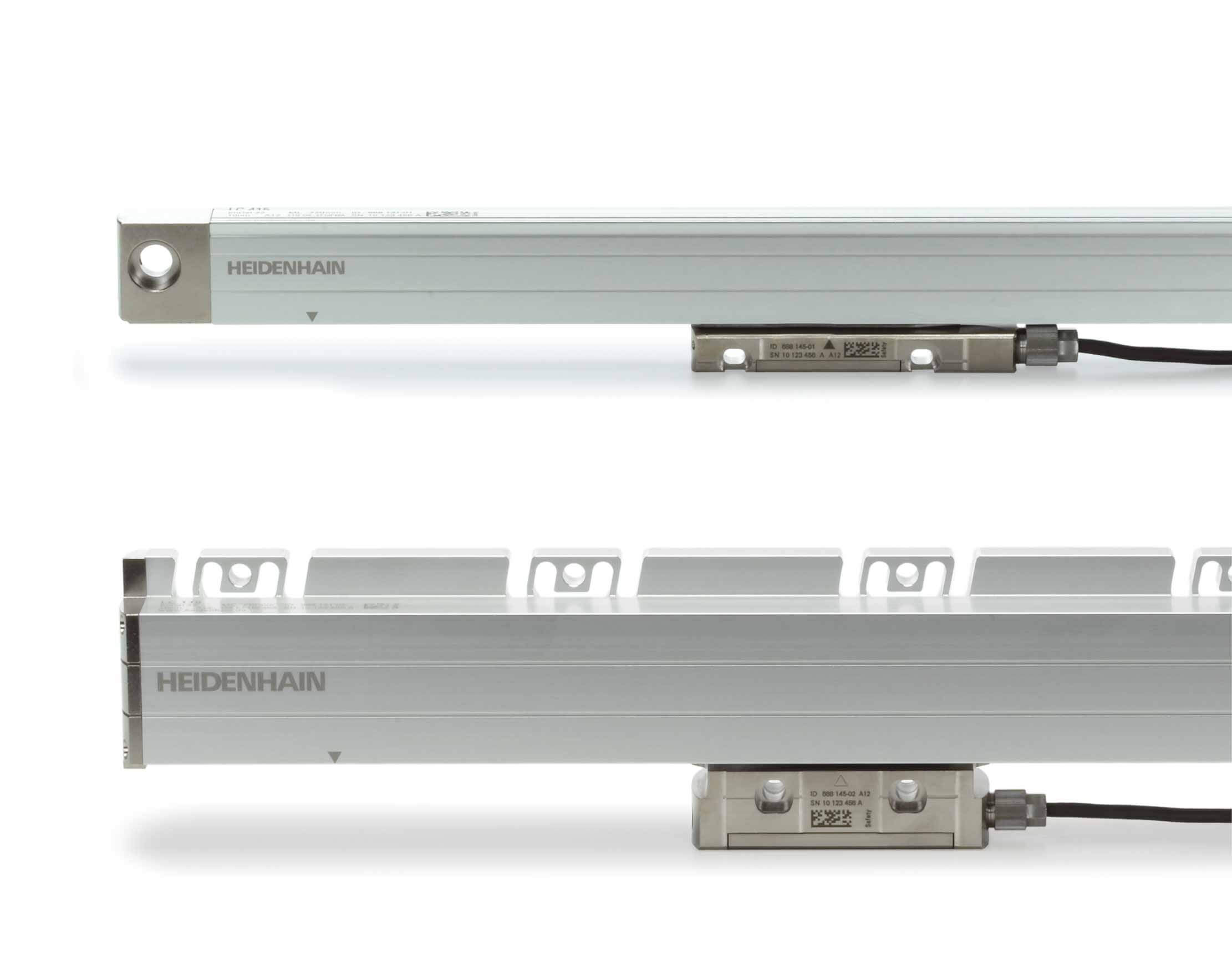

Датчик линейных перемещений Heidenhain LC 485 ML 1540 мм (689680-24) предназначен для высокоточного измерения положения осей в станках с ЧПУ и промышленном оборудовании. Прямое измерение перемещения исключает влияние люфтов и механических погрешностей, обеспечивая стабильную точность обработки.
Энкодер выполнен в герметичном корпусе с малым профилем, что позволяет использовать его в ограниченном монтажном пространстве. Интерфейс EnDat 2.2 обеспечивает передачу абсолютных данных положения с высокой скоростью, а также наличие инкрементального сигнала 1 Vpp для гибкой интеграции в системы ЧПУ.
Основные характеристики
- Тип устройства: датчик линейных перемещений (линейный энкодер)
- Серия: LC 485
- Модель: 689680-24
- Измерительная длина: 1540 мм
- Точность: ±5 мкм
- Разрешение: до 10 нм
- Назначение: измерение линейного перемещения и позиционирования осей
Дополнительные характеристики
- Тип датчика: абсолютный линейный энкодер
- Интерфейс: EnDat 2.2 (синхронный последовательный)
- Выходной сигнал: 1 Vpp (синусоидальный)
- Период решётки: 20 мкм
- Конструкция: герметичный корпус с защитой от пыли и СОЖ
- Тип подключения: фланцевый разъём 14-pin
- Напряжение питания: 3.6–14 В
- Общая длина: ML + 138 мм
- Тип крепления: торцевые блоки + монтажная направляющая
- Рабочая температура: 0…+50 °C
- Класс защиты: IP53 (до IP64 при использовании сжатого воздуха)
- Материал шкалы: стеклянная шкала DIADUR
- Устойчивость: высокая виброустойчивость и стабильная работа в загрязнённой среде
- Комплектация: датчик без кабеля и монтажных аксессуаров
Применение
- Станки с ЧПУ: контроль положения осей подачи
- Обрабатывающие центры: повышение точности позиционирования
- Шлифовальные станки: контроль прецизионных перемещений
- Автоматизированные линии: системы линейного позиционирования
- Прецизионное машиностроение: задачи с высокой точностью измерений
