Модули аналогового ввода: как подобрать под датчики 4–20 мА

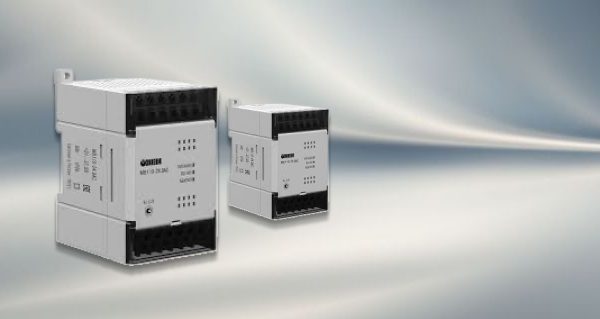

Модуль аналогового ввода — это плата, которая превращает ток или напряжение с датчика в число внутри контроллера. От её выбора зависит, будет ли давление в системе измеряться с точностью до сотых или прыгать на несколько процентов от каждого пуска соседнего двигателя.

Позицию часто подбирают по одному признаку — числу каналов — и получают на пусконаладке шум, наводки и расхождения с эталонным прибором. Разберём, какие параметры действительно важны и как собрать аналоговый ввод, который не придётся переделывать.

Почему 4–20 мА, а не напряжение

Токовая петля стала стандартом не случайно. Ток в последовательной цепи одинаков в любой точке, поэтому падение напряжения на длинном кабеле не искажает результат. Сопротивление проводов, температура клемм, качество контакта — всё это влияет на сигнал в вольтах и почти не влияет на сигнал в миллиамперах.

Второе преимущество — живой ноль. Исправный датчик в нижней точке диапазона выдаёт 4 мА, а не 0. Значение 0 мА означает обрыв, значение выше 20,5 мА — короткое замыкание или неисправность. Диагностика получается бесплатно.

Сигнал 0–10 В остаётся уместным на коротких линиях внутри шкафа: задатчики, потенциометры, выходы на преобразователи частоты. На межцеховых трассах он проигрывает всегда.

Параметры, по которым подбирают модуль

Практическое замечание по разрядности: 12 бит — это 4096 шагов на полную шкалу, и для большинства задач этого достаточно. Гнаться за 16 битами имеет смысл только тогда, когда сам датчик точнее 0,1 процента, иначе вы оцифруете собственный шум.

Двухпроводные, трёхпроводные и четырёхпроводные датчики

• Двухпроводной. Питание и сигнал по одной паре, датчик питается от петли. Требует, чтобы модуль или отдельный источник подавал в петлю 24 В. Самая экономная схема по кабелю.
• Трёхпроводной. Общий минус, отдельный провод питания и отдельный сигнальный. Применяется там, где датчику нужно больше тока, чем даёт петля.
• Четырёхпроводной. Питание и сигнал полностью раздельные. Лучшая помехоустойчивость, обязательная схема для точных измерений и для датчиков с собственным питанием 220 В.

Ошибка, которая всплывает на каждом втором объекте: двухпроводной датчик подключают к модулю без питания петли и получают ноль на всех каналах. Проверять эту деталь нужно по схеме модуля, а не по привычке.

Как избавиться от шума на аналоговом входе

1. Экранированная витая пара, экран заземлён с одной стороны. Заземление с двух сторон создаёт контур и приносит помеху вместо того, чтобы её убирать.
2. Разнесите трассы. Аналоговые линии не кладут в один лоток с силовым кабелем двигателя. Минимальное расстояние — 20 см, пересечения только под прямым углом.
3. Отдельный источник питания для аналоговой части. Общий блок с контакторами и электромагнитами приносит просадки в момент срабатывания.
4. Одна точка заземления. Разность потенциалов между шкафом и полевым оборудованием — типовая причина плавающих показаний, особенно на длинных трассах.
5. Поканальная развязка там, где датчики стоят далеко. Групповая развязка защищает станцию от полевой стороны, но не защищает каналы друг от друга.
6. Программный фильтр — в последнюю очередь. Усреднение прячет симптом, но добавляет задержку в контур регулирования. Сначала устраняйте причину.

Сколько каналов закладывать

Правило простое: посчитайте фактические сигналы и добавьте не меньше 20 процентов. Аналоговые каналы прирастают всегда — на пусконаладке выясняется, что нужен ещё один датчик температуры, а на второй год эксплуатации технологи просят завести расход.

Второй момент — распределение по модулям. Восьмиканальный модуль дешевле двух четырёхканальных, но при его отказе вы теряете восемь сигналов сразу. Критичные для безопасности измерения разносите по разным модулям.

Третий момент — расположение. Станция распределённого ввода-вывода рядом с оборудованием экономит десятки метров дорогого экранированного кабеля и уменьшает наводки. Между станцией и контроллером остаётся одна цифровая линия, которой наводки не страшны.

Что входит в узел аналогового ввода

• модули и головы станций — раздел систем автоматизации и управления;
• контроллеры, к которым подключается станция;
• датчики давления, температуры, уровня и расхода;
• измерительные устройства и нормирующие преобразователи для нестандартных сигналов;
• источники питания 24 В с запасом по току на петли;
• экранированный кабель и клеммные блоки с разделением аналоговой и силовой частей;
• компоненты защиты и соединения, включая барьеры от импульсных помех;
• панель оператора для отображения значений и комплектующие шкафа.

Частые вопросы

Что означают 4 мА на исправном датчике? Нижнюю границу диапазона. Ноль миллиампер — это обрыв, и модуль должен уметь их различать.

Можно ли подключить датчик 0–10 В к токовому входу? Нет напрямую. Нужен либо универсальный вход с переключением режима, либо нормирующий преобразователь.

Какое сопротивление нагрузки допустимо в петле? Обычно до 500 Ом при питании 24 В. Если в петле стоит ещё и показывающий прибор, сумму сопротивлений нужно проверять по паспорту датчика.

Нужна ли поканальная развязка всегда? Нет. Внутри одного шкафа с общим заземлением достаточно групповой. Поканальная нужна, когда датчики питаются от разных источников или стоят на удалённых установках.

Как проверить канал без датчика? Калибратором тока: задаёте 4, 12 и 20 мА и сверяете значения в контроллере. Это первое, что делают при расхождении показаний.
