Датчики давления и температуры: как подобрать под задачу
Избыточное, абсолютное и дифференциальное давление, термосопротивление против термопары, порядок подбора по среде и диапазону и типовые ошибки установки.
Давление и температура — два самых массовых измерения на производстве. Именно с них начинается любая система регулирования, и именно на них чаще всего экономят, а потом полгода разбираются, почему контур не держит уставку.
Разберём, по каким параметрам подбираются датчики давления и температуры, чем отличаются исполнения и какие ошибки при подборе стоят дороже самого прибора.

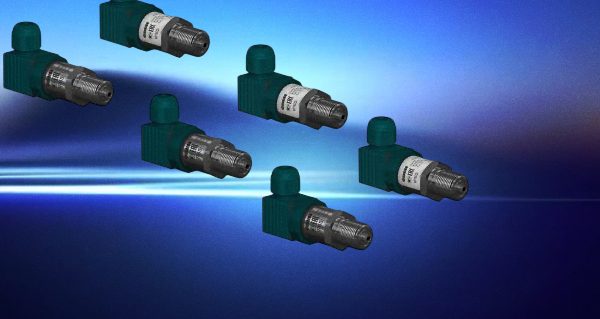

Датчики давления: что нужно знать до выбора
Первое, что определяют, — тип измеряемого давления. Избыточное отсчитывается от атмосферного и применяется в подавляющем большинстве задач. Абсолютное отсчитывается от вакуума и нужно там, где важна независимость от погоды и высоты. Дифференциальное измеряет разницу между двумя точками: перепад на фильтре, расход по сужающему устройству, уровень в закрытом баке.
Второе — диапазон. Рабочая точка должна лежать в середине шкалы, примерно на 50–70 процентах. Датчик на 25 бар, работающий при 2 бар, даст погрешность, соизмеримую с самим измерением: погрешность нормируется от полной шкалы, а не от текущего значения.
Третье — перегрузка. Гидроудар при закрытии задвижки легко даёт кратный заброс. Датчик должен выдерживать перегрузку без сдвига характеристики, иначе после первого же удара показания уедут.
Датчики температуры: термопара или сопротивление
| Параметр | Термосопротивление Pt100 и Pt1000 | Термопара типа K, J, S |
|---|---|---|
| Диапазон | от −200 до +600 °C | от −200 до +1700 °C |
| Точность | высокая, 0,1–0,5 °C | ниже, 1–3 °C |
| Линейность | хорошая | требует таблиц пересчёта |
| Скорость отклика | средняя | высокая |
| Требования к линии | трёх- или четырёхпроводная схема | компенсационный кабель, компенсация холодного спая |
| Стоимость | выше | ниже |
| Где применяется | вода, воздух, масло, процессы до 500 °C | печи, литьё, термообработка |
Практическое правило: до 400–500 градусов и там, где важна точность, ставят термосопротивление. Выше и там, где важна скорость реакции, — термопару. Двухпроводная схема подключения Pt100 допустима только на очень коротких линиях: сопротивление проводов складывается с сопротивлением датчика и даёт постоянную ошибку в несколько градусов.
Порядок подбора
- Определите среду. Вода, пар, масло, агрессивная химия, пищевой продукт. От этого зависит материал мембраны и присоединения: нержавеющая сталь, керамика, сплавы для агрессивных сред.
- Задайте диапазон по рабочей точке. Номинал — примерно вдвое выше рабочего значения, с проверкой стойкости к перегрузке.
- Выберите присоединение. Резьба, фланец, гигиеническое соединение. Менять его потом означает переделывать трубопровод.
- Уточните условия установки. Температура среды и окружающего воздуха, вибрация, влажность, требуемая степень защиты оболочки, необходимость взрывозащищённого исполнения.
- Определите выходной сигнал. Токовая петля 4–20 мА для большинства задач, цифровой интерфейс — там, где нужна диагностика и параметрирование с рабочего места.
- Проверьте требования по поверке. Если показания идут в коммерческий учёт или в протокол качества, нужен прибор утверждённого типа с методикой поверки.
Установка: где теряют точность
- Датчик давления на пульсирующей линии. После насоса без демпфера показания скачут, а мембрана быстро устаёт. Нужен демпфер или сглаживание в приборе.
- Отбор давления в неудачной точке. Сразу за коленом или задвижкой поток турбулентный. Прямой участок до точки отбора — не роскошь.
- Термопреобразователь без защитной гильзы. Замена такого датчика возможна только с остановом и сливом среды.
- Недостаточная глубина погружения. Чувствительный элемент должен быть в потоке, а не в пристеночном слое: типовое требование — погружение не меньше 5–10 диаметров гильзы.
- Отвод тепла по гильзе. Массивная гильза на холодном трубопроводе занижает показания на несколько градусов.
- Общий кабель с силовыми цепями. Классическая наводка: показания растут ровно в момент пуска двигателя.
Что заказывают комплектом
- сами датчики давления, температуры, уровня и расхода;
- измерительные устройства — показывающие приборы, нормирующие преобразователи, регистраторы;
- гильзы, бобышки и переходники — компоненты для соединения и защиты;
- модули ввода и контроллеры, а также системы автоматизации и управления целиком;
- источники питания 24 В для питания петель;
- экранированный кабель и клеммные блоки;
- панели оператора для вывода значений и аппаратуру защиты по предельным значениям.
Частые вопросы
Почему датчик показывает правильно, а контроллер — нет? Чаще всего дело в шкале: диапазон прибора и пересчёт в контроллере не совпадают. Проверяется калибратором за пять минут.
Можно ли поставить Pt100 по двухпроводной схеме? Только на линии в пределах метра-двух. На большем расстоянии сопротивление проводов даст систематическую ошибку; нужна трёхпроводная схема.
Нужна ли гильза всегда? Не всегда, но без неё замена датчика требует останова процесса. На любой ответственной линии гильза окупается с первой заменой.
Чем отличается класс точности от погрешности измерения? Класс относится к прибору в нормальных условиях. Реальная погрешность включает влияние температуры, монтажа и линии связи и всегда больше паспортной.
Как часто поверять приборы? По методике конкретного типа, обычно раз в один-четыре года. Приборы, не входящие в учёт, достаточно периодически сверять с эталонным манометром.
