Как выбрать E-Stop по ГОСТу
Что такое E-Stop и чем он отличается от обычной кнопки стоп
E-Stop - устройство аварийного выключения, которое при нажатии немедленно переводит оборудование в безопасное состояние. Принципиальное отличие от обычной кнопки остановки: E-Stop срабатывает в одно действие, имеет механическую фиксацию в нажатом положении и гарантированно разрывает цепь управления даже при неисправности других систем.
Разблокировка кнопки - намеренное действие. Просто отпустить кнопку недостаточно, нужно её повернуть или потянуть. Это исключает случайное возобновление работы оборудования.

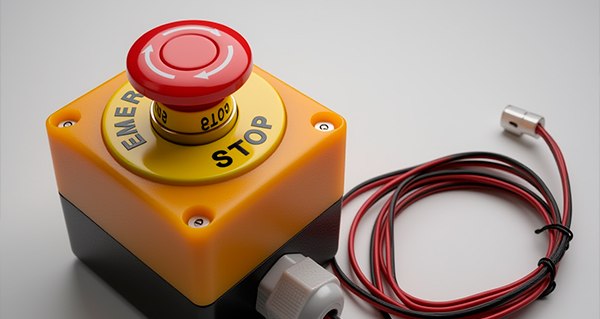

Характерный внешний вид - красный грибовидный толкатель увеличенного размера на жёлтом фоне - стандартизирован и узнаваем на любом производстве в любой стране.
Нормативная база: какие стандарты действуют в России
Требования к устройствам аварийного выключения в России регулирует ГОСТ Р 51336-99 - это прямое введение международного стандарта IEC 60947-5-5. Стандарт устанавливает конструктивные требования, правила маркировки, условия срабатывания и требования к фиксации.
Параллельно действует ГОСТ Р МЭК 60204-1 - требования к электрооборудованию машин и механизмов. Он определяет, в каких случаях аварийный останов обязателен, как классифицируются категории останова и где должны располагаться устройства аварийного выключения.
Международные стандарты, на которые ориентируются при выборе оборудования:
- ISO 13850 - функциональные требования к аварийному останову
- IEC 60947-5-5 - требования к самим устройствам аварийного выключения
- IEC 62061 и ISO 13849-1 - оценка уровня полноты безопасности (SIL и PL)
Для российского рынка важно, чтобы выбранная кнопка имела сертификацию по российским стандартам или декларацию соответствия техническому регламенту Таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011.
Категории аварийного останова: что важно знать
Стандарт IEC 60204-1 определяет три категории останова, и выбор E-Stop зависит от того, какая категория требуется для конкретного оборудования.
Категория 0 - немедленное отключение питания. Оборудование останавливается без контролируемого замедления. Подходит там, где нет риска травмы от неконтролируемого движения после обесточивания.
Категория 1 - контролируемый останов с последующим отключением питания. Оборудование сначала тормозит по управляемой траектории, затем обесточивается. Применяется там, где немедленное отключение опасно - например, при работе с тяжёлыми перемещаемыми грузами.
Категория 2 - контролируемый останов без отключения питания. Питание сохраняется для удержания оборудования в остановленном положении. Применяется редко и только там, где это обосновано оценкой риска.
Для большинства станков с ЧПУ используется категория 1 или 0 в зависимости от конструкции.
Уровни безопасности: SIL и PL
Современные стандарты требуют оценивать не только сам E-Stop, но и всю функцию безопасности - от нажатия кнопки до остановки опасного движения.
PL (Performance Level) по ISO 13849-1 - от PLa до PLe. Большинство промышленных применений требуют PLc или PLd. PLe - для самых критичных применений.
SIL (Safety Integrity Level) по IEC 62061 - от SIL 1 до SIL 3. Соответствие между уровнями: SIL 1 примерно соответствует PLc, SIL 2 - PLd, SIL 3 - PLe.
На практике это означает: при выборе E-Stop нужно смотреть не только на соответствие кнопки стандартам, но и на то, какой уровень безопасности обеспечивает вся цепочка - кнопка, модуль безопасности, привод.
На что смотреть при выборе конкретной модели
Несколько параметров, которые определяют правильный выбор.
Диаметр толкателя. Стандартные размеры - 40 мм и 60 мм. Большой диаметр снижает вероятность промаха в экстренной ситуации. Для открытых пультов и панелей управления предпочтителен толкатель 60 мм.
Способ разблокировки. Поворот, вытягивание или ключ. Разблокировка поворотом - наиболее распространённый вариант. Разблокировка ключом применяется там, где важно контролировать, кто именно возобновляет работу оборудования.
Степень защиты корпуса. Для промышленной среды - минимум IP65. При работе с СОЖ, пылью или агрессивными средами - IP67 и выше.
Количество и тип контактов. Стандартная конфигурация - 1НЗ (нормально закрытый) контакт. Для систем с контролем состояния кнопки используется комбинация 1НЗ + 1НО. При подключении к модулям безопасности - уточнять требования конкретного модуля.
Материал толкателя. Поликарбонат обеспечивает стойкость к ударам и устойчивость цвета при воздействии УФ-излучения.
Монтажное отверстие. Стандарт - 22 мм или 30 мм в зависимости от серии. Важно при замене - убедиться в совместимости с существующим отверстием.
Где размещать E-Stop: требования стандартов
Расположение кнопок аварийного останова регламентировано. Несколько ключевых требований.
Оператор должен дотянуться до кнопки, не сходя с рабочего места. Если зон обслуживания несколько, кнопки размещаются в каждой зоне. На крупном оборудовании с периметральным ограждением дополнительные E-Stop размещаются у каждой точки доступа.
Кнопки должны быть видны с рабочего места и не перекрыты другими элементами оборудования. Жёлтый фон вокруг красного толкателя - требование стандарта, а не дизайнерское решение.
После нажатия кнопка фиксируется в нажатом положении и не может вернуться в исходное автоматически. Возобновление работы оборудования только после намеренной разблокировки и сброса системы безопасности.
Китайские производители на российском рынке
После ухода ряда европейских поставщиков китайские производители промышленной арматуры заняли значительную долю рынка. Среди представленных в России брендов - CHINT, Delixi, Omron China, Schneider Electric China. Продукция этих производителей соответствует международным стандартам IEC и поставляется с необходимой документацией.
При выборе китайских E-Stop важно проверять наличие сертификации по стандартам IEC 60947-5-5 и соответствие заявленному уровню защиты IP. Сертифицированная продукция от серьёзных производителей по реальным характеристикам не уступает европейским аналогам.
Специалисты Азияторг помогут подобрать кнопки аварийного останова и другую промышленную арматуру от китайских производителей с нужными характеристиками и документацией. Для расчёта и консультации пишите на prom@tkasiatorg.ru.
