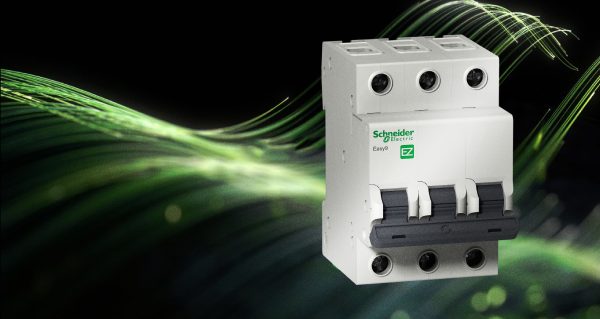

Автоматический выключатель: номинал, характеристика, селективность
Аппарат защищает кабель, а не оборудование. Разбираем подбор номинала по сечению, выбор характеристики B, C или D и расчёт отключающей способности.
Автоматический выключатель защищает не оборудование, а кабель. Это главное, что нужно понимать при подборе: аппарат отключает линию, пока проводник не успел перегреться и разрушить изоляцию. Отсюда следует и порядок выбора — сначала считают сечение и допустимый ток кабеля, потом подбирают номинал.
Разберём три параметра, которые определяют выбор, и типовые ошибки при их подборе.
Номинальный ток
Номинал — ток, который аппарат пропускает неограниченно долго. Он должен быть больше расчётного тока нагрузки и меньше длительно допустимого тока кабеля.
Практический пример: линия проложена кабелем сечением 2,5 мм², его допустимый ток около 25 А, расчётная нагрузка — 18 А. Подходит номинал 20 А: он покрывает нагрузку и защищает проводник. Аппарат на 32 А в этой схеме опасен — кабель перегреется раньше, чем сработает защита.
Выбор идёт из стандартного ряда: 6, 10, 16, 20, 25, 32, 40, 50, 63 А и далее. Аппараты представлены в разделе автоматики и систем защиты.
Время-токовая характеристика
Характеристика определяет, при каком превышении тока сработает электромагнитный расцепитель — тот, что отключает линию мгновенно при коротком замыкании.
- B — срабатывание при 3–5 номиналах. Освещение, розеточные группы, нагрузка без пусковых токов.
- C — 5–10 номиналов. Универсальный вариант: смешанная нагрузка, небольшие двигатели, распределительные щиты.
- D — 10–20 номиналов. Двигатели, трансформаторы, оборудование с большими пусковыми токами.
Ошибка в характеристике проявляется по-разному. Аппарат с характеристикой B на линии с двигателем будет отключаться при каждом пуске. Характеристика D на освещении означает, что при коротком замыкании в светильнике защита сработает позже, чем нужно.
Отключающая способность
Третий параметр — ток короткого замыкания, который аппарат способен разорвать без разрушения. Обозначается в килоамперах: 4,5, 6, 10, 15, 25 кА.
Значение подбирается по расчётному току короткого замыкания в точке установки. Рядом с трансформаторной подстанцией он высокий, в конце длинной линии — заметно ниже. Для бытовых щитов обычно достаточно 4,5–6 кА, для промышленных вводных щитов требуется 10 кА и выше.
Сводная таблица подбора
| Нагрузка | Характеристика | На что смотреть дополнительно |
|---|---|---|
| Освещение | B | Пусковые токи светодиодных драйверов |
| Розеточные группы | B или C | Суммарная мощность потребителей |
| Двигатели, насосы | C или D | Кратность пускового тока |
| Трансформаторы | D | Бросок тока намагничивания |
| Вводные щиты | C | Отключающая способность от 10 кА |
Селективность: чтобы не гасло всё сразу
Селективность означает, что при аварии отключается только повреждённый участок, а не весь щит. Достигается разницей в номиналах и выдержке времени между вышестоящим и нижестоящим аппаратами.
Практическое правило: вышестоящий аппарат берут минимум на ступень выше по номиналу, а для ответственных участков применяют модели с регулируемой выдержкой. Без этого короткое замыкание в одной розетке обесточивает целый цех.
Что ещё влияет на выбор
- Число полюсов. Однополюсный для фазы, двухполюсный для однофазной линии с отключением нуля, трёх- и четырёхполюсный для трёхфазных цепей.
- Температура в щите. При нагреве тепловой расцепитель срабатывает раньше — в плотно набитом шкафу это учитывают поправкой.
- Дополнительные модули. Вспомогательные контакты, независимые расцепители, реле контроля устанавливаются отдельно.
- Защита от токов утечки. Для розеточных групп нужны устройства защитного отключения или дифференциальные автоматы.
Типовые ошибки
Подбор по мощности нагрузки без учёта кабеля. Самая частая и самая опасная: аппарат защищает не потребителя, а линию.
Замена «на больший номинал», когда выбивает. Если защита отключается регулярно, причина в перегрузке или неисправности, а не в аппарате.
Игнорирование селективности. Одинаковые номиналы на вводе и на отходящих линиях означают, что отключаться будет случайный аппарат.
Экономия на отключающей способности. При реальном коротком замыкании аппарат с недостаточным значением разрушается, а дуга остаётся.
