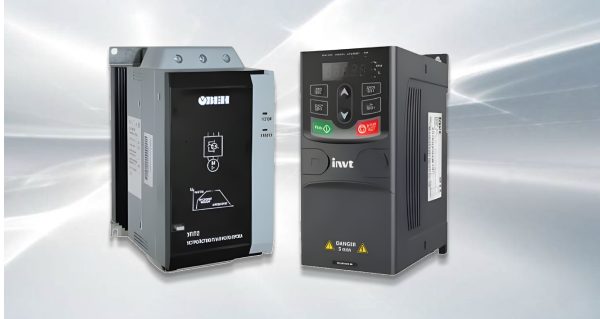

Устройство плавного пуска или частотный преобразователь: что выбрать

Устройство плавного пуска и частотный преобразователь решают одну видимую задачу — убрать удар при запуске двигателя. Дальше их пути расходятся: плавный пуск работает только в момент разгона и останова, преобразователь управляет скоростью всё время работы.

От этого различия зависит и цена, и экономия, и место в шкафу. Разберём, где какой аппарат уместен и как посчитать выбор на конкретном механизме.

Что происходит при прямом пуске

Асинхронный двигатель, включённый напрямую, забирает пусковой ток в 5–7 раз выше номинального и выдаёт момент рывком. Последствия известны любому электрику: просадка напряжения в сети цеха, срабатывание защиты, гидравлический удар в трубопроводе, проскальзывание ремня, разбитые муфты и подшипники.

Оба аппарата убирают этот рывок, но по-разному. Устройство плавного пуска ограничивает напряжение на статоре тиристорами, поднимая его по заданному профилю. Частотный преобразователь выпрямляет сеть и заново собирает трёхфазное напряжение нужной частоты — двигатель разгоняется от нуля с полным моментом.

Сравнение по существу

Когда достаточно плавного пуска

• Скорость менять не нужно. Механизм работает в одной точке: дробилка, компрессор, конвейер с постоянной производительностью, шнек.
• Пуски редкие. Несколько раз в смену, а не каждые полминуты. Тиристорный блок греется на разгоне и требует паузы между пусками.
• Задача — убрать удар, а не сэкономить. На нерегулируемом приводе преобразователь энергии не сэкономит: он лишь добавит собственные потери в 2–3 процента.
• Мало места в шкафу. Плавный пуск занимает заметно меньше объёма и не требует такого отвода тепла.
• Двигатель большой мощности с редким запуском. Здесь плавный пуск дешевле преобразователя в разы при том же результате для сети.

Отдельно отметим устройства со встроенным байпасом: после разгона тиристоры шунтируются контактором, и в работе устройство не греется вовсе. На двигателях от 55 кВт это почти обязательное исполнение.

Когда нужен именно преобразователь

• Нагрузка переменная. Насос или вентилятор, где расход меняется по потребности. Мощность на валу падает пропорционально кубу оборотов: снижение скорости на 20 процентов даёт экономию около половины энергии.
• Требуется момент на низких оборотах. Подъёмник, экструдер, мешалка с вязким продуктом — плавный пуск здесь просто не разгонит механизм.
• Нужен регулятор по датчику. Поддержание давления, уровня, температуры или расхода замыкается внутри преобразователя, без отдельного контроллера.
• Много пусков и остановов. Позиционирование, цикловая работа, реверс.
• Нужна диагностика. Преобразователь показывает ток, момент, наработку и коды отказов, отдаёт их по промышленной сети.

Как посчитать выбор на конкретном механизме

1. Постройте профиль работы. Сколько часов в сутки механизм работает и на какой доле производительности. Если 80 процентов времени он работает на полной — регулировать нечего.
2. Определите тип нагрузки. Вентиляторная (насос, вентилятор) — экономия есть. Постоянный момент (конвейер, компрессор) — экономии почти нет.
3. Посчитайте пусковой момент механизма. Для тяжёлого разгона плавный пуск отпадает: он умеет только уменьшать момент, а не увеличивать.
4. Оцените число пусков в час. Больше 6–10 — берите преобразователь или устройство с байпасом.
5. Сравните экономию с разницей в цене. На насосе 22 кВт с переменным расходом разница окупается обычно за один-два года, на конвейере — не окупается никогда.
6. Проверьте сеть и кабель. Преобразователь требует внимания к длине кабеля до двигателя, экранированию и фильтрам, иначе появятся токи в подшипниках и помехи датчикам.

Что заложить в спецификацию

• сам аппарат и двигатель под механизм — они подбираются в паре;
• приводы и механические компоненты — редукторы, муфты, передачи;
• вводной автомат и защиту — раздел автоматики и систем защиты;
• контактор байпаса и коммутацию — контакторы и магнитные пускатели, а также коммутационные устройства;
• источники питания для цепей управления;
• контроллер и панель оператора, если привод входит в общую схему — смотрите также системы автоматизации;
• датчики давления или расхода для контура регулирования и измерительные устройства для контроля;
• экранированный кабель, клеммы и комплектующие шкафа.

Частые вопросы

Можно ли поставить один преобразователь на несколько двигателей? Можно, если они запускаются одновременно и работают на одной частоте, а тепловая защита стоит на каждом двигателе отдельно. Индивидуальное регулирование при этом невозможно.

Нужен ли контактор, если стоит преобразователь? Для безопасного отключения — да. Останавливать привод командой преобразователя допустимо, но разрыв силовой цепи должен быть физическим.

Даёт ли плавный пуск экономию электроэнергии? Заметной — нет. Экономия появляется от снижения оборотов, а плавный пуск скорость не меняет.

Что делать, если двигатель гудит на низких оборотах? Проверить тип управления в преобразователе: скалярное на малых частотах даёт слабый момент, векторное решает проблему. Возможен и перегрев из-за собственного вентилятора двигателя — нужен принудительный обдув.

Какой запас по току брать? Аппарат подбирают по току двигателя, а не по мощности в киловаттах, с запасом 10–20 процентов и с учётом типа нагрузки.
