Как подобрать сервопривод под ось станка или линии

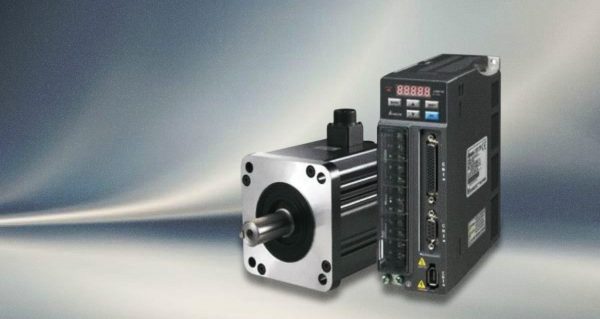

Сервопривод отличается от обычного электропривода наличием обратной связи: система знает фактическое положение вала и отрабатывает заданное с точностью до угловых минут. Именно поэтому его ставят на оси станков, подачи, манипуляторы и упаковочные линии — везде, где важна повторяемость позиционирования.

Разберём, как подобрать сервопривод под механизм и на чём чаще всего ошибаются.

Начинают с момента, а не с мощности

Ключевой параметр — момент на валу, требуемый механизмом. Он складывается из трёх составляющих: момента для преодоления сил трения и полезной нагрузки, момента для разгона инерционных масс и запаса на неучтённые факторы.

Разгон часто оказывается определяющим. Механизм, который в установившемся режиме требует небольшого момента, при быстром разгоне тяжёлой каретки нагружает привод в разы сильнее. Поэтому расчёт ведут по циклу движения, а не по среднему потреблению.

Приводы и двигатели подбираются в разделе механических компонентов и приводов.

Соотношение инерций

Второй по важности параметр — отношение момента инерции нагрузки к моменту инерции ротора. Если нагрузка слишком «тяжёлая» относительно двигателя, система теряет устойчивость: появляются колебания, перерегулирование, вибрации при остановке.

Практический ориентир: для точных осей соотношение держат в пределах 1:1–5:1, для менее ответственных механизмов допустимо до 10:1. Снизить его помогает редуктор — он уменьшает приведённую инерцию пропорционально квадрату передаточного числа.

Обратная связь

Разница практическая: с инкрементальным датчиком после каждого включения нужно выезжать в нулевую точку, с абсолютным машина готова к работе сразу. На линии с частыми остановками это заметная экономия времени.

Что ещё входит в комплект

• Кабели двигателя и обратной связи. Фирменные сборки с экранированием и нужными разъёмами; произвольный кабель здесь не подходит.
• Тормозной резистор. Нужен, когда механизм тормозит под нагрузкой или опускает груз.
• Редуктор. Согласует момент и снижает приведённую инерцию.
• Сетевой дроссель и фильтр. Снижают помехи, которые привод вносит в сеть предприятия.
• Тормоз на валу. Для вертикальных осей обязателен: удерживает груз при отключении питания.

Связь с системой управления

Привод должен понимать команды контроллера. Способы разные: аналоговый сигнал, импульсные команды, промышленная сеть. Для многоосевых систем практически всегда используется сеть — она даёт синхронизацию осей и диагностику.

При подборе проверяют, поддерживает ли контроллер тот же протокол. Контроллеры и модули связи — в разделе систем автоматизации и управления.

Типовые ошибки

Подбор по мощности двигателя, который стоял раньше. Старый асинхронный двигатель и сервопривод считаются по-разному: у серво важен момент в цикле, а не номинальная мощность.

Игнорирование инерции. Формально подходящий привод начинает колебаться и не держит позицию.

Отсутствие тормоза на вертикальной оси. При пропадании питания груз пойдёт вниз.

Экономия на кабелях. Помехи по цепи обратной связи проявляются как случайные сбои позиционирования, которые ищут неделями.

Частые вопросы

Можно ли поставить сервопривод вместо частотника? Можно, но дороже. Если точность позиционирования не нужна, достаточно преобразователя частоты.

Обязательно ли брать двигатель и привод одного производителя? Практически да: совместимость обратной связи и настроек проще, чем собирать связку из разных марок.

Нужна ли пусконаладка? Настройка контуров регулирования под конкретную механику — обязательный этап, без неё привод работает не в своих возможностях.

Что делать при снятии модели с производства? Подбираем аналог по моменту, инерции, типу обратной связи и интерфейсу; отличия объясняем до отгрузки.

Подбор и поставка

В каталоге Азияторг есть приводы и двигатели, контроллеры и модули, коммутационная аппаратура и комплектующие для шкафов.

Пришлите параметры механизма — массу, ход, требуемое время цикла и точность — на prom@tkasiatorg.ru. Рассчитаем момент и подберём комплект.
