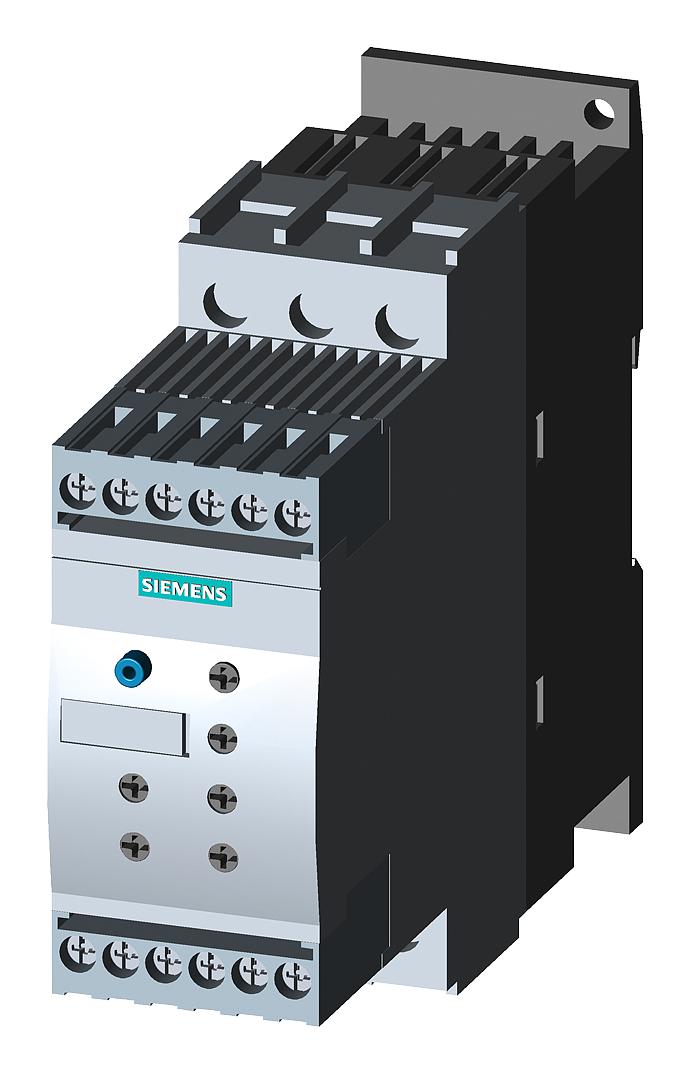

Устройство плавного пуска Siemens 3RW4026-1TB04 из серии SIRIUS, типоразмер S0, предназначено для запуска и остановки трёхфазных асинхронных двигателей с ограничением пускового тока и момента. Вместо прямого включения на сеть напряжение на обмотках нарастает постепенно за счёт тиристорного регулирования. Это снижает ударную нагрузку на муфты, ремни, редукторы и трубопроводы, а также уменьшает просадку напряжения в питающей сети при пуске.
Исполнение рассчитано на рабочее напряжение 200–480 В при частоте 50–60 Гц, допуск по частоте составляет ±10 %. Номинальный ток при 40 °C равен 25 А, что соответствует двигателю около 11 кВт при 400 В. При 50 °C допустимый ток снижается до 23 А, при 60 °C до 21 А, и это нужно учитывать при установке в плотно скомпонованных шкафах. Напряжение цепи управления составляет 24 В переменного или постоянного тока. Предусмотрен вход для термисторной защиты двигателя, поэтому перегрев обмоток можно контролировать без отдельного реле.
Подключение выполняется винтовыми зажимами как в главной цепи, так и в цепях управления и вспомогательных контактов. Запирающее напряжение тиристоров достигает 1 600 В, длина кабеля до двигателя допускается до 300 м. Красный индикатор сигнализирует об ошибке. Устройство крепится винтами или защёлкивается на монтажной рейке. При размещении в шкафу нужно оставить свободное место: по 15 мм сбоку, 60 мм сверху и 40 мм снизу.
Ограничения следует учитывать при проектировании. Минимальная нагрузка составляет 20 % от номинального тока устройства, поэтому на заметно меньший двигатель его ставить не стоит. Длительный рабочий ток допускается на уровне 115 % при 40 °C. Устройство работает при температуре от −25 до +60 °C, высота установки над уровнем моря не должна превышать 5 000 м. Защита от прикосновения с лицевой стороны ограничивается защитой от вертикального касания пальцем.
Основные характеристики
- Типоразмер: S0
- Рабочее напряжение: 200–480 В, 50–60 Гц
- Номинальный ток: 25 А при 40 °C, 23 А при 50 °C, 21 А при 60 °C
- Мощность двигателя при стандартной схеме: 5,5 кВт при 40 °C, 15 л. с. при 50 °C
- Напряжение цепи управления: 24 В
- Запирающее напряжение тиристора: 1 600 В
- Минимальная нагрузка: 20 %
- Длина кабеля, макс.: 300 м
- Температура эксплуатации: от −25 до +60 °C
- Температура хранения: от −40 до +80 °C
- Габариты: высота 125 мм, глубина 155 мм
- Зазоры при монтаже: сбоку 15 мм, сверху 60 мм, снизу 40 мм
- Подключение: винтовые зажимы
- Вспомогательные контакты по UL: B300 / R300
Где применяется
- Насосные установки: плавный разгон снижает гидравлические удары в трубопроводах.
- Вентиляторы и компрессоры: ограничение пускового момента щадит ремённые и муфтовые передачи.
- Конвейеры и транспортёры: пуск без рывков не сдвигает груз и не нагружает механику.
- Станочное и технологическое оборудование: снижение пусковых токов уменьшает нагрузку на питающую сеть небольших предприятий.
