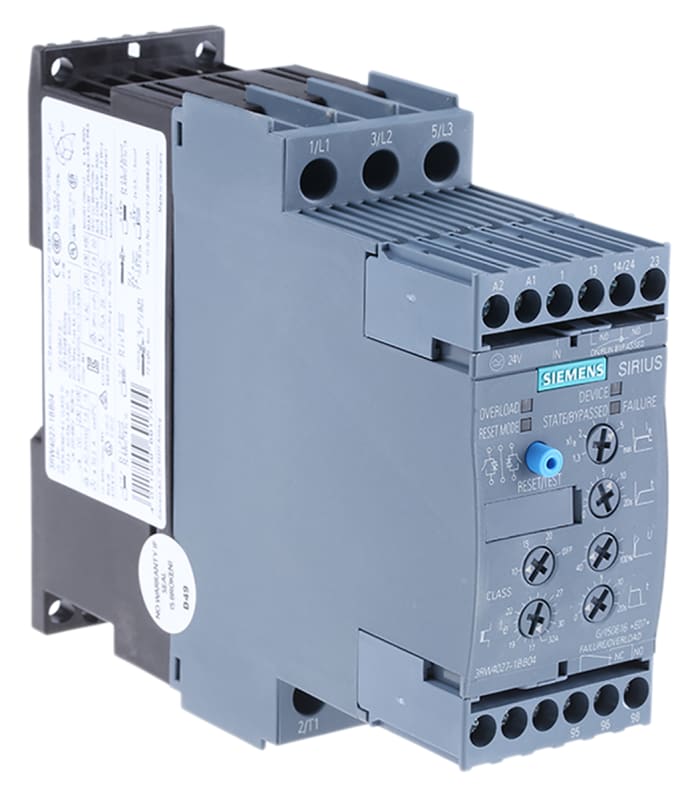

Устройство плавного пуска Siemens SIRIUS 3RW4027-1BB04 (серия 3RW4) управляет разгоном трёхфазного асинхронного двигателя через тиристорный силовой блок. Оно постепенно повышает напряжение на обмотках, поэтому пусковой ток и момент нарастают плавно, без удара на вал, муфту, редуктор и ремённую передачу. Типоразмер S0, номинальный ток 32 А, по документации устройство рассчитано на двигатели мощностью 15 кВт при 400 В.
Рабочее напряжение силовой цепи составляет 200–480 В переменного тока, напряжение цепи управления равно 24 В переменного или постоянного тока. Запирающее напряжение тиристоров достигает 1600 В, расчётное напряжение развязки составляет 600 В. Для двигателя допускается длина кабеля до 300 м. Минимальная нагрузка устройства равна 20 %, поэтому для очень маломощного двигателя его лучше не использовать.
Допустимый ток зависит от температуры окружающей среды: 32 А при 40 °C, 29 А при 50 °C и 26 А при 60 °C. При 40 °C допускается длительный рабочий ток 115 % от номинального. Индикатор неисправности светится красным. Если шкаф нагревается выше 40 °C, ток нужно сверять с этими значениями, иначе запас по мощности окажется меньше расчётного.
Монтаж выполняется винтовым или защёлкивающимся креплением. Габариты по высоте и глубине равны 125 и 155 мм. Свободное место при установке: по бокам 15 мм, сверху 60 мм, снизу 40 мм. Главная и вспомогательная цепи подключаются винтовыми зажимами. Устройство работает при температуре от -25 до +60 °C, хранится при температуре от -40 до +80 °C, а допустимая высота над уровнем моря указана до 5000 м. Защита от прикосновения спереди рассчитана на случайный контакт пальцем.
Основные характеристики
- Типоразмер: S0
- Номинальный ток: 32 А при 40 °C, 29 А при 50 °C, 26 А при 60 °C
- Мощность двигателя: 15 кВт при 400 В по документации
- Рабочее напряжение: 200–480 В переменного тока
- Напряжение цепи управления: 24 В переменного или постоянного тока
- Запирающее напряжение тиристора: до 1600 В
- Длительный рабочий ток: 115 % от номинального при 40 °C
- Минимальная нагрузка: 20 %
- Длина кабеля двигателя: до 300 м
- Подключение: винтовые зажимы, одножильный провод 2 x (1…2,5 мм²), 2 x (2,5…6 мм²), максимум 1 x 10 мм²
- Вспомогательные контакты: нагрузочная способность по UL B300 / R300
- Размеры: высота 125 мм, глубина 155 мм
- Температура эксплуатации: от -25 до +60 °C
- Температура хранения: от -40 до +80 °C
Где применяется
- Насосные станции: плавный разгон снижает гидравлические удары в трубопроводе.
- Вентиляторы и компрессоры: уменьшается механическая нагрузка на ремни и подшипники при пуске.
- Конвейеры и транспортёры: груз не сдвигается рывком при включении привода.
- Станочное и технологическое оборудование: пусковой ток ограничивается без частотного преобразователя, если регулировать скорость не требуется.
