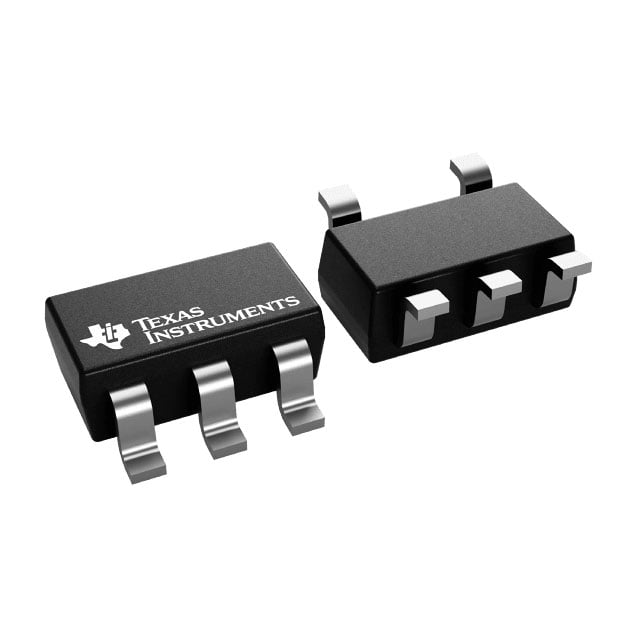

Стабилизатор Texas Instruments TPS72325DBVR — линейный стабилизатор с малым падением напряжения и отрицательной полярностью. Выходное напряжение фиксированное, −2,5 В, максимальный выходной ток — 200 мА. Стабилизатор работает от отрицательного входного напряжения в диапазоне от −10 до −2,7 В. Микросхема выполнена в корпусе SOT-23-5 размером 2,90 × 1,60 мм для поверхностного монтажа.
Главное отличие этого исполнения от положительных стабилизаторов в том, что он формирует отрицательную шину. Это нужно в схемах, где для аналоговых каскадов требуется напряжение ниже нуля. Падение напряжения составляет типично 280 мВ при токе 200 мА. Суммарная точность выходного напряжения с учётом сети, нагрузки и температуры — 2 %.
Шум на выходе — около 60 мкВ (среднеквадратичное значение), при этом применяется конденсатор снижения шума 10 нФ. Это важно для питания прецизионных аналоговых цепей. Предусмотрены защиты: тепловая, по току и от короткого замыкания. Рабочий температурный диапазон — от −40 до +125 °C.
У стабилизатора пять выводов. Фиксированное значение выхода означает, что подстроить напряжение внешними резисторами нельзя. Для другого выходного напряжения нужна иная позиция линейки. Ток ограничен 200 мА, при большей нагрузке потребуется стабилизатор с большим током. Данные по тепловому сопротивлению приведены в техническом паспорте.
Основные характеристики
Выход −2,5 В фиксированный, ток до 200 мА, вход от −10 до −2,7 В, падение 280 мВ при 200 мА, шум 60 мкВ, корпус SOT-23-5.
Где применяется
- Прецизионные аналоговые схемы: отрицательное питание с низким шумом.
- Промышленная автоматика: питание аналоговых каскадов в диапазоне от −40 до +125 °C.
- Двухполярные источники питания: формирование отрицательной шины из более высокого отрицательного напряжения.
- Компактные платы: корпус SOT-23-5 занимает мало места.
