Стабилизатор Texas Instruments TLV1117LV33DCYR — микросхема линейного стабилизатора напряжения с фиксированным выходом 3,3 В и током нагрузки до 1 А. Она получает на входе более высокое напряжение и выдаёт стабильные 3,3 В для питания микроконтроллеров, датчиков и интерфейсных микросхем.

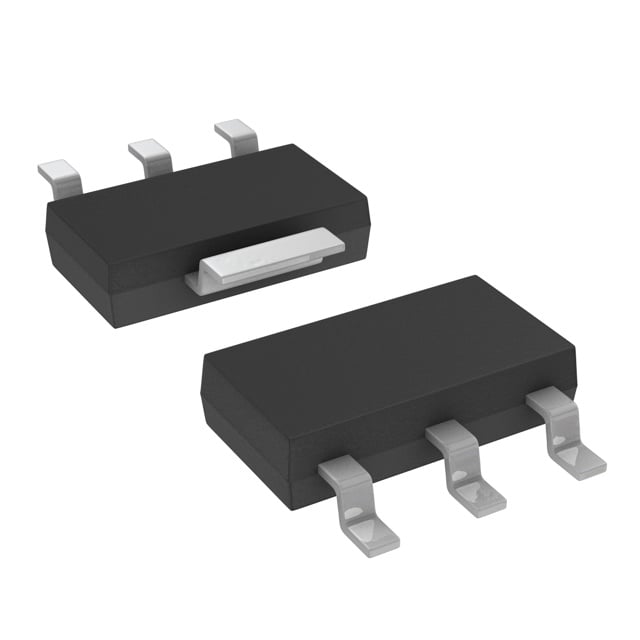

Корпус SOT-223 предназначен для поверхностного монтажа. Он занимает на плате немного места и имеет увеличенную площадку для отвода тепла. Это важно, потому что линейный стабилизатор рассеивает разницу между входным и выходным напряжением в виде тепла. Мощность потерь равна этой разнице, умноженной на ток нагрузки, и при разводке платы под площадку стоит отвести достаточную площадь меди.
Рабочий диапазон температур — от −40 до +125 °C. Этого хватает для аппаратуры в шкафах автоматики и в помещениях без отопления, а также рядом с нагревающимися узлами.
Выходное напряжение в этом исполнении фиксированное: оно задано производителем и не подстраивается резисторами. Если схеме нужно другое напряжение, потребуется другое исполнение серии. КПД линейного стабилизатора определяется отношением выходного напряжения ко входному, поэтому при большом перепаде и токе, близком к предельному, стоит рассмотреть импульсный преобразователь. Позиция поставляется как отдельная микросхема для монтажа на плату.
Основные характеристики
Линейный стабилизатор, выход 3,3 В фиксированный, ток до 1 А, корпус SOT-223, температура от −40 до +125 °C.
Где применяется
- Питание микроконтроллеров: получение 3,3 В от более высокого напряжения платы.
- Датчики и интерфейсные микросхемы: стабильное питание слаботочных узлов.
- Промышленная автоматика: платы в шкафах с широким диапазоном температур.
- Бытовая электроника: компактная установка на плату поверхностным монтажом.
