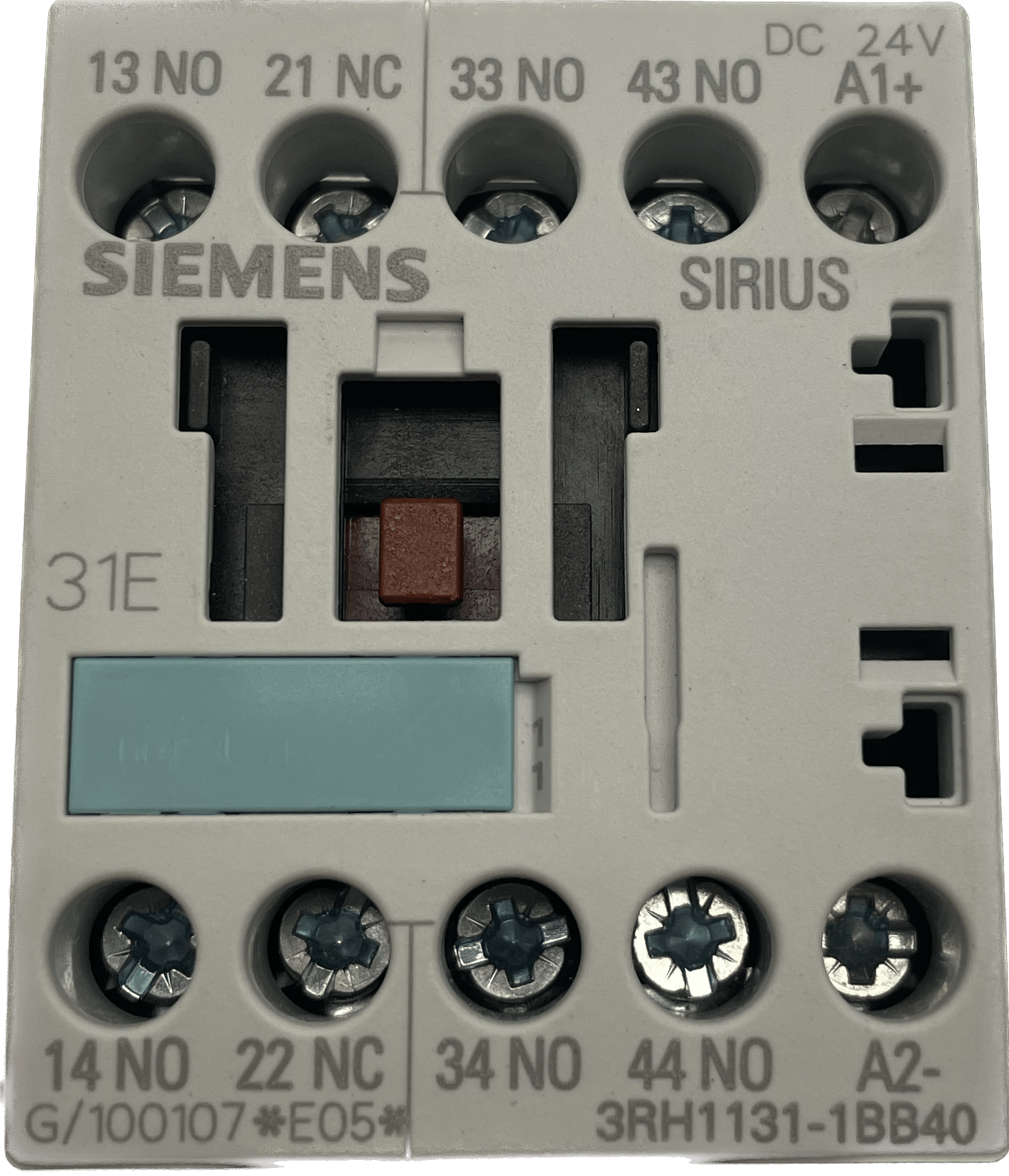

Реле контактора 3RH1131-1BB40 — вспомогательное реле производства Siemens из линейки Sirius, предназначенное для коммутации цепей управления и сигнализации в шкафах автоматики. Оно устанавливается рядом с силовыми контакторами того же типоразмера и берёт на себя переключение маломощных цепей: включение катушек других аппаратов, передачу сигналов на контроллер, блокировки взаимного включения. Конструктивно это реле построено на том же корпусе S00, что и контакторы серии 3RT1, поэтому его можно монтировать как отдельно на DIN-рейку, так и навесным блоком на контактор.
Катушка реле рассчитана на постоянное напряжение 24 В, мощность потребления при включении и при удержании одинакова и составляет 3,2 Вт — реле не имеет форсированного пускового режима. Такая характеристика катушки означает, что при выборе источника питания цепей управления нагрузка на него остаётся постоянной вне зависимости от того, как долго реле удерживается во включённом состоянии.
Контактная система собрана по схеме 31E — три замыкающих и один размыкающий контакт, что по кодировке DIN EN 61346-2 соответствует буквенному обозначению K. Рабочий ток контактов при коммутации по категории AC-15 снижается с ростом напряжения: 6 А при 230 В, 3 А при 400 В, 2 А при 500 В и 1 А при 690 В, что типично для маломощных цепей управления катушками. Изолированность контактов рассчитана на степень загрязнения 3 при напряжении до 690 В, а со стороны лицевой панели корпус имеет защиту IP20.
Подключение выполняется на винтовые зажимы, рассчитанные на одножильные провода от 0,5 до 4 мм² и гибкие провода с обработанными наконечниками от 0,5 до 2,5 мм², включая соответствующий диапазон сечений по AWG. Реле переносит вертикальный или горизонтальный монтаж с поворотом на ±180° и наклоном на ±22,5°, а по температуре эксплуатации рассчитано на диапазон от −25 до +60 °C при хранении и транспортировке от −55 до +80 °C и высоте установки до 2000 м над уровнем моря.
Основные характеристики
- Обозначение: 3RH1131-1BB40
- Напряжение катушки: 24 В постоянного тока
- Мощность катушки при включении и удержании: 3,2 Вт
- Конфигурация контактов: 31E (код по DIN EN 61346-2 — K)
- Рабочий ток AC-15: 6 А при 230 В, 3 А при 400 В, 2 А при 500 В, 1 А при 690 В
- Допустимое напряжение изоляции при степени загрязнения 3: 690 В
- Степень защиты со стороны лицевой панели: IP20
- Присоединение: винтовые зажимы, провода 0,5–4 мм² (AWG 20–12)
- Габариты (корпус S00): высота 57,5 мм, глубина 72 мм
- Механическая износостойкость: 30 000 000 циклов (реле), 10 000 000 циклов (с насаженным вспомогательным блоком)
- Электрическая износостойкость при 0,3×Ie: 1 000 000 циклов
- Диапазон рабочих температур: от −25 до +60 °C
- Температура хранения и транспортировки: от −55 до +80 °C
- Максимальная высота установки: 2000 м
- Крепление: винтовое или на защёлку на DIN-рейку
Где применяется
- Цепи управления контакторами и пускателями: коммутация катушек включения и вспомогательных сигнальных цепей
- Щиты управления электроприводами: построение логики пуска, останова и взаимных блокировок
- Схемы автоматики станков и конвейерных линий: дополнительные контакты для сигнализации состояния и защит
- Ремонт и модернизация шкафов на базе аппаратуры Sirius: замена вышедших из строя реле того же типоразмера
