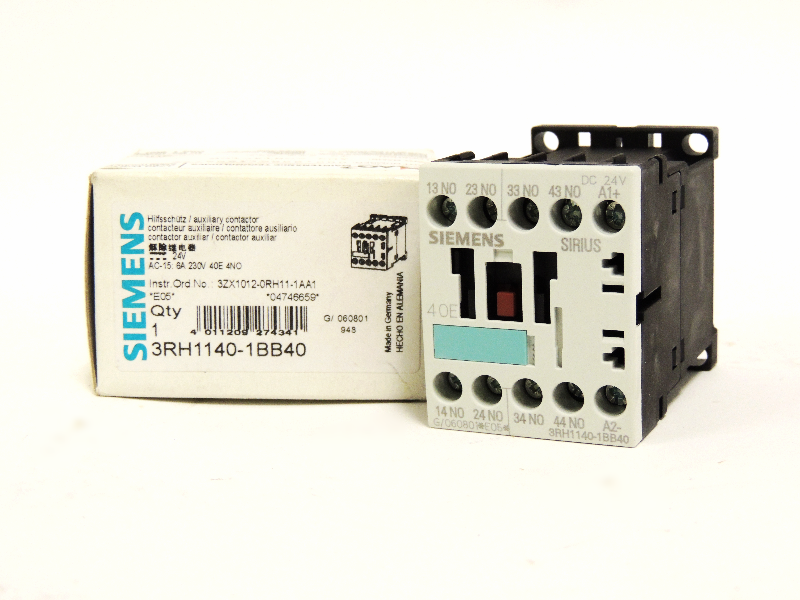

Реле контактное 3RH1140-1BB40 — вспомогательное реле линейки Siemens SIRIUS в типоразмере S00, заводское наименование Siemens 3RH1140-1BB40 реле контроля. Кодовое обозначение коммутационных элементов 40 E соответствует четырём замыкающим контактам без размыкающих, катушка управления рассчитана на постоянный ток 24 В.
Мощность катушки на включение и на удержание одинакова и составляет 3,2 Вт — особенность катушек постоянного тока без пускового броска. Коммутационная способность контактов нормирована по категории применения AC-15: при 230 В допустимый ток — 6 А, при 400 В — 3 А, при 500 В — 2 А, при 690 В — 1 А. Отдельно приведены расчётные значения тока при управляющем напряжении 24, 110 и 220 В — 10, 3 и 0,27 А соответственно.
Контакты рассчитаны на 30 000 000 циклов коммутации для самого контактора и на 10 000 000 циклов — для контактора с насаженным вспомогательным блоком. Надёжность срабатывания вспомогательных контактов на низком уровне сигнала — одно неправильное включение на 100 миллионов циклов при 17 В и 1 мА, что позволяет применять реле в цепях с малыми токами управления без потери контакта.
Подключение вспомогательных цепей и цепей управления выполняется винтовыми зажимами: однопроводный провод сечением от 0,5 до 4 мм², тонкопроволочный с наконечниками — от 0,5 до 2,5 мм². Реле крепится винтами или защёлкивается на DIN-рейку, корпус допускает вращение в вертикальной плоскости монтажа на ±180° и наклон на ±22,5°. Степень защиты с лицевой стороны — IP20, расчётное напряжение изоляции при степени загрязнения 3 — 690 В, максимальная высота установки над уровнем моря — 2000 м. Реле работает при температуре от −25 до +60 °C, хранится и перевозится при температуре от −55 до +80 °C.
Основные характеристики
- Типоразмер: S00
- Кодовое обозначение контактов: 40 E (4 замыкающих, 0 размыкающих)
- Напряжение катушки: 24 В постоянного тока
- Мощность катушки (включение/удержание): 3,2 Вт
- Рабочий ток AC-15 при 230/400/500/690 В: 6/3/2/1 А
- Расчётный ток при 24/110/220 В: 10/3/0,27 А
- Механическая износостойкость контактора: 30 000 000 циклов
- Износостойкость с вспомогательным блоком: 10 000 000 циклов
- Подключение: винтовой зажим, провод 0,5–4 мм²
- Монтаж: винтовое или на DIN-рейку
- Степень защиты: IP20 (с лицевой стороны)
- Расчётное напряжение изоляции: 690 В
- Высота установки над уровнем моря: до 2000 м
- Габариты: высота 57,5 мм, глубина 72 мм
- Диапазон температур эксплуатации: от −25 до +60 °C
- Диапазон температур хранения и транспортировки: от −55 до +80 °C
Где применяется
- Цепи управления контакторами и пускателями: коммутация катушек и сигнальных цепей в схемах пуска электродвигателей
- Щиты и шкафы автоматики: монтаж на DIN-рейку рядом с другими компонентами SIRIUS
- Интерфейс между контроллером и силовой цепью: развязка маломощных сигналов ПЛК от катушек контакторов
- Резервные и сигнальные цепи: дополнительные замыкающие контакты для блокировок и индикации состояния
