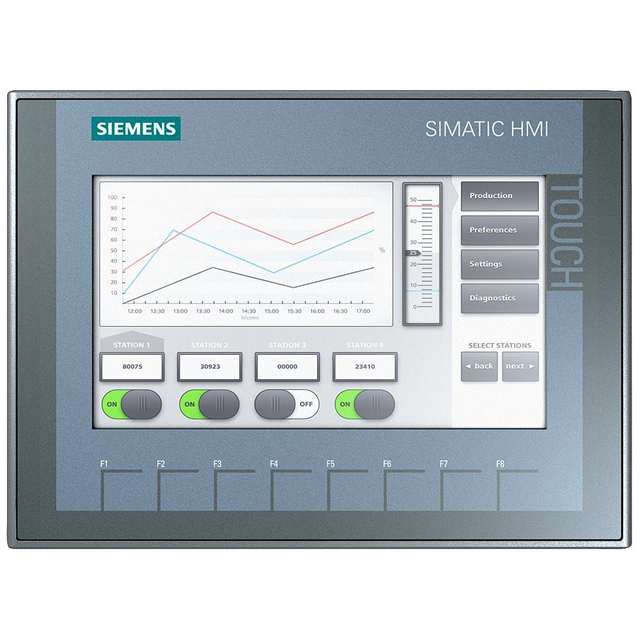

Siemens Панель оператора (HMI) 6AV2123-2GB03-0AX0 — панель оператора SIMATIC HMI KTP700 Basic из серии Basic. Управление совмещает кнопки и сенсорный экран. Панель показывает оператору состояние технологического процесса и позволяет вводить команды и уставки в систему управления.
Дисплей — широкоэкранный TFT с светодиодной подсветкой, диагональ 7 дюймов. Размер активной области 154,1 × 85,9 мм, разрешение 800 × 480 пикселей, 65 536 цветов. Связь с контроллером выполняется по интерфейсу PROFINET. Питание — 24 В постоянного тока, рабочая температура от 0 до +50 °C.
Конфигурируют панель в среде WinCC Basic V13 или STEP 7 Basic V13 и более поздних версий. Программное обеспечение содержит бесплатный компонент с открытым исходным кодом. Для проекта, созданного в более старой среде, потребуется обновление. Серия Basic ориентирована на задачи с ограниченным набором функций, поэтому для сложной визуализации рассматривают более старшие панели.
Ограничения следует учитывать при выборе места установки: диапазон температур начинается с нуля, поэтому для неотапливаемых помещений панель не подходит. Артикул 6AV2123-2GB03-0AX0 определяет исполнение, и при замене его необходимо сверить с обозначением на панели, стоящей в шкафу.
Основные характеристики
KTP700 Basic, TFT-экран 7 дюймов, 800 × 480, 65 536 цветов, PROFINET, питание 24 В DC.
Где применяется
- Пульты станков и линий: отображение состояния и ввод параметров оператором.
- Насосные и вентиляционные установки: контроль режимов и аварийных сообщений.
- Шкафы автоматики с контроллерами Siemens: связь с процессором по PROFINET.
- Замена панелей: восстановление пульта в действующем проекте.
