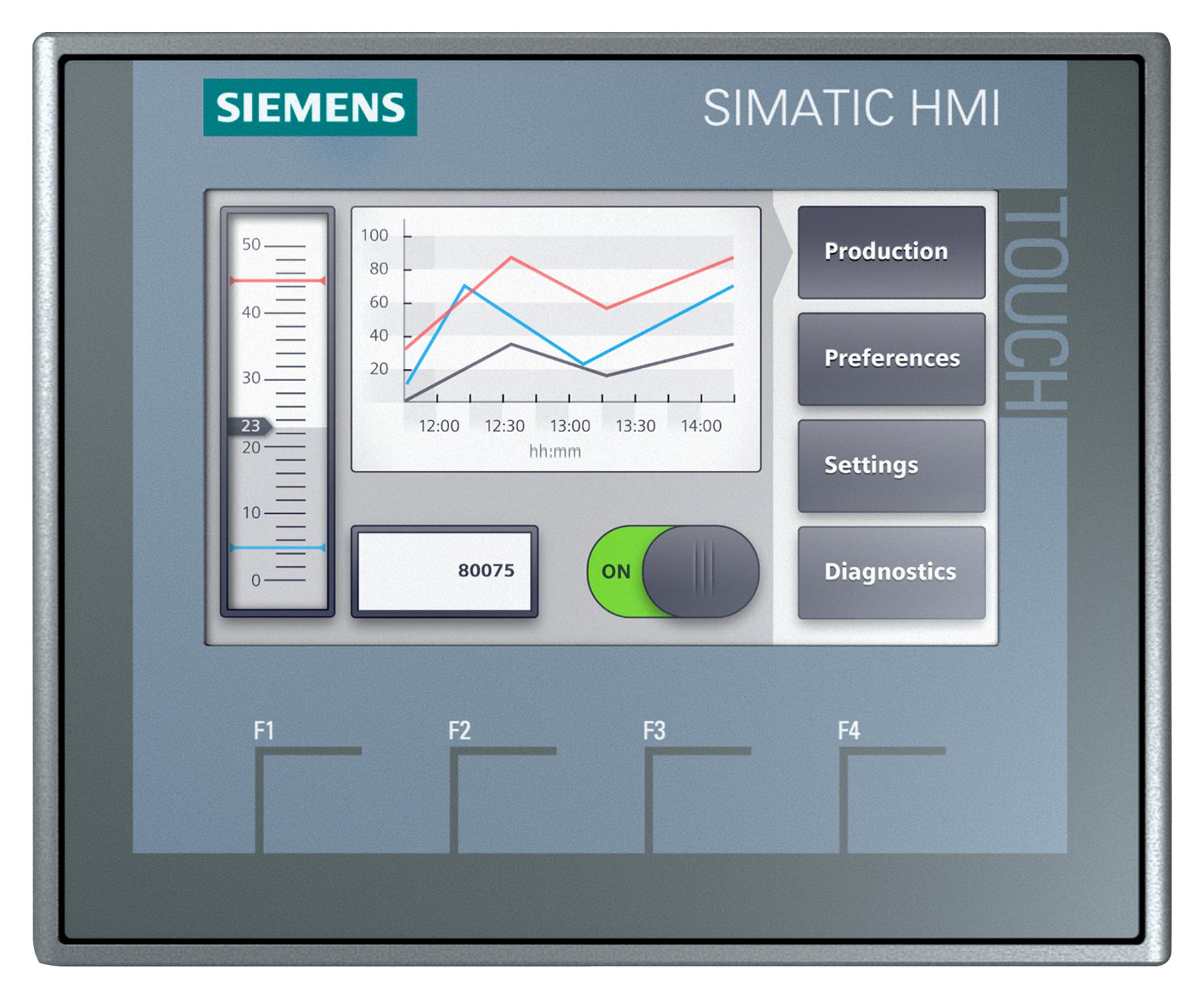

Панель оператора HMI Siemens 6AV2123-2DB03-0AX0 — компактная панель серии SIMATIC Basic, модель KTP400 Basic. Это начальный уровень линейки: панель показывает состояние процесса, принимает команды и задания оператора и передаёт их в контроллер. Управление совмещённое: сенсорный экран и функциональные кнопки.
Экран — широкоэкранная TFT-матрица с светодиодной подсветкой, диагональ 4,3 дюйма. Размер активной области 95 × 53,9 мм, разрешение 480 × 272 пикселей, 65 536 цветов. Для мнемосхемы одной установки или машины этого достаточно, но крупные схемы с большим числом элементов на таком экране придётся делить на несколько страниц.
С контроллером панель связывается по интерфейсу PROFINET. Проект визуализации создают в среде WinCC Basic версии 13 или новее либо в STEP 7 Basic той же версии и новее. Проект привязан к конкретной модели панели, поэтому переход на другую серию или другой типоразмер экрана означает переработку экранов, а не простой перенос файла.
Панель монтируется на дверь шкафа или на пульт. Вырез и глубину установки сверяют с чертежом производителя: посадочные размеры различаются даже внутри одной линейки. Степень защиты лицевой стороны выбирают по условиям участка. Кабель связи с контроллером и лицензия среды разработки в состав позиции не входят и подбираются отдельно.
Основные характеристики
Дисплей 4,3 дюйма, TFT, 480 × 272 пикселей, 65 536 цветов. Сенсорный экран и кнопки, интерфейс PROFINET, настройка в WinCC Basic V13 и старше.
Где применяется
- Станки и отдельные машины: местный пульт с индикацией состояния и вводом уставок.
- Шкафы автоматики: установка на дверь шкафа рядом с контроллером, связь по PROFINET.
- Небольшие технологические участки: вывод параметров процесса там, где хватает одного компактного экрана.
Специалисты компании подберут панель под ваш контроллер и проект визуализации, предложат аналог и рассчитают срок поставки. Заявку отправляйте на prom@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Порядок простой: вы присылаете перечень позиций или задачу, мы подбираем оборудование, проверяем совместимость и готовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции, которых нет в наличии, везём под заказ — срок подтверждаем до оплаты, а не после.
Если точной позиции нет или она снята с производства, предлагаем аналог и показываем, чем он отличается по параметрам. Заявки принимаем на prom@tkasiatorg.ru.
Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации. Работаем по договору, с НДС.
Цена указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты зависит от суммы и срока поставки: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии. Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме.
Промышленное оборудование и комплектующие поставляется под заказ напрямую от производителей и со складов в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: типовые позиции занимают от трёх до шести недель, оборудование под проект — по согласованному графику. Точный срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна одной партией или частями, если часть номенклатуры готова раньше.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя — расчёт готовим вместе с коммерческим предложением.
На поставляемое оборудование распространяется гарантия производителя. Гарантийный срок и условия указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку и комплектность с заказанным, контролируем целостность упаковки. По запросу предоставляем фотографии партии до отправки.
Помогаем с подбором аналога, если позиция снята с производства или недоступна в нужный срок, и объясняем разницу по параметрам. Вопросы по гарантии и сервису — на prom@tkasiatorg.ru.
