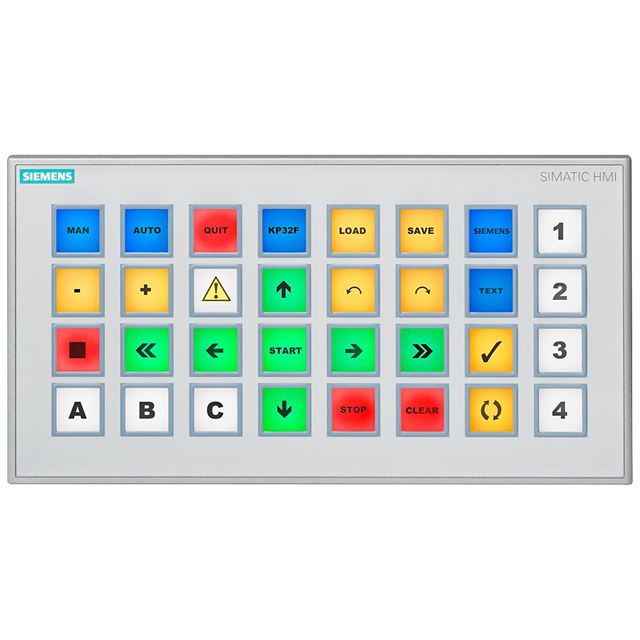

Панель оператора HMI Siemens 6AV3688-3EH47-0AX0 — клавишная панель с обозначением типа KP32 F PN: 32 короткоходовые клавиши со светодиодной индикацией. Заводское наименование позиции — система визуализации. Панель подключается к контроллеру по PROFINET и крепится монтажным зажимом, положение при установке вертикальное.
Это исполнение отличается поддержкой PROFIsafe, о чём говорит буква F в типе. Через неё подключается датчик аварийного останова: два канала по SIL 3 (двухканально) или четыре канала по SIL 2 (одноканально). Общее число входов и выходов ограничено 32. Панель имеет два разъёма PROFINET, в которые встроен коммутатор. Допускаются режим Shared Device и работа с ПЛК сторонних производителей. Мест монтажа для дополнительных командных и сигнальных устройств у неё нет.
Питание — 24 В постоянного тока при допустимом диапазоне от 20,4 до 28,8 В, номинальное потребление тока 1 А. Питание заведено через штекер, и его можно извлекать без прерывания работы. Максимальный суммарный ток на узел — 800 мА. Светодиоды различают пять цветов: красный, зелёный, синий, жёлтый и белый. Они рассчитаны на 100 % продолжительности включения. При включении панель автоматически проверяет подсветку, кнопки и сигнальные лампы.
Ресурс короткоходовых клавиш — 1 500 000 циклов коммутации. Лицевая сторона корпуса соответствует типу 4x, включая NEMA12. По данным производителя, потенциал парникового эффекта изделия составляет 113 кг в эквиваленте CO2: 38,5 кг приходится на производство и 82,3 кг на эксплуатацию.
Основные характеристики
32 короткоходовые клавиши, светодиоды пяти цветов, два порта PROFINET с коммутатором, PROFIsafe, питание 24 В постоянного тока.
Где применяется
- Пульты и двери шкафов: вертикальная установка монтажным зажимом, лицевая сторона типа 4x.
- Цепи аварийного останова: подключение датчика через PROFIsafe с уровнями SIL 3 или SIL 2.
- Сети PROFINET: два порта с коммутатором, Shared Device и контроллеры сторонних производителей.
- Постовое управление оборудованием: ввод команд клавишами и отображение состояния светодиодами.
