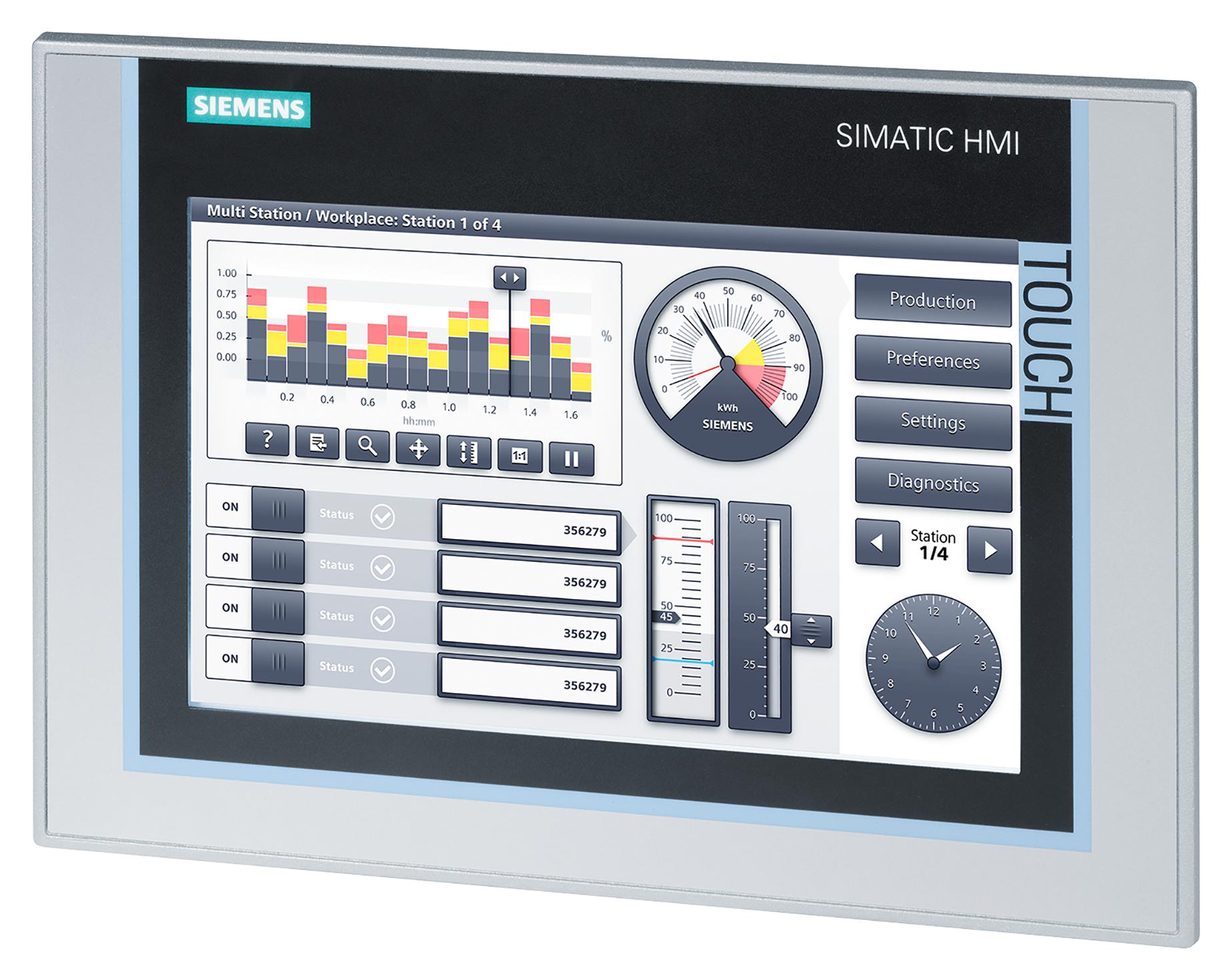

Панель оператора HMI Siemens 6AV2124-0JC01-0AX0 — SIMATIC TP900 Comfort, сенсорная панель серии Comfort с 9-дюймовым широкоформатным TFT-дисплеем. На ней отображается состояние процесса и вводятся задания оператора. По диагонали это самая компактная панель из упомянутых в документации моделей Comfort, она подходит для небольших пультов.
Размер видимой области дисплея — 195 × 117 мм, цветов — 16 777 216, горизонтальное разрешение — 800 пикселей. Управление сенсорное. Для связи с контроллером предусмотрены интерфейсы PROFINET и MPI/PROFIBUS DP, поэтому панель можно включить как в сеть Ethernet, так и в существующую сеть PROFIBUS.
Память пользователя — 12 МБ, операционная система — Windows CE 6.0. Проект настраивается в среде WinCC Comfort V11, и при выборе версии среды это нужно учитывать. Проект визуализации привязан к модели панели, поэтому замена на другую серию потребует переработки экранов.
Вырез в двери шкафа и глубину установки сверяют с чертежом: посадочные размеры различаются даже внутри одной линейки. Степень защиты лицевой панели подбирают по условиям участка. Кабель связи с контроллером и лицензия среды разработки в позицию не входят.
Основные характеристики
Дисплей TFT 9 дюймов, 195 × 117 мм, 800 пикселей по горизонтали; 12 МБ памяти пользователя; PROFINET и MPI/PROFIBUS DP.
Где применяется
- Небольшие пульты машин: оператору достаточно 9-дюймового экрана для задания параметров и контроля.
- Сети PROFINET: связь с контроллерами SIMATIC по Ethernet.
- Действующие сети PROFIBUS: подключение к станции через интерфейс MPI/PROFIBUS DP.
- Проекты в WinCC Comfort: панели с единой средой разработки для всей линейки Comfort.
