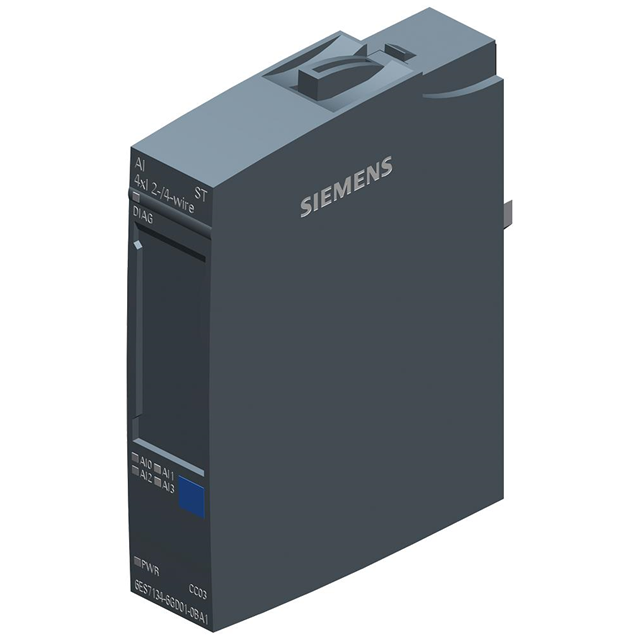

Модуль аналогового ввода Siemens 6ES7134-6GD01-0BA1 — модуль SIMATIC ET 200SP типа AI 4xI 2-/4-wire ST со стандартными функциями. Он принимает четыре токовых сигнала и подключается как по двухпроводной схеме, так и по четырёхпроводной. Модуль устанавливается на базовые блоки типа A0 и A1, цветовой код на табличке — CC03.
Входы дифференциальные. Модуль работает в диапазонах от 0 до 20 мА (16 бит со знаком), от −20 до +20 мА и от 4 до 20 мА (15 бит). Входное сопротивление на токовых диапазонах — 100 Ом. В двухпроводном режиме к нему добавляется прямое напряжение диодов около 0,7 В. Принцип измерения — сигма-дельта с суммированием. Время преобразования на канал — 180, 60 или 50 мс, подавляются помехи частотой 16,6, 50 и 60 Гц. Сглаживание имеет четыре ступени. Допустимый входной ток без разрушения — не более 50 мА.
Модуль следит за линиями: диагностируются обрыв провода (при 4–20 мА) и короткое замыкание питания датчика на массу в двухпроводном режиме. Гальваническая развязка выполнена по группам каналов между двухпроводными и четырёхпроводными токовыми входами. Зелёные светодиоды показывают состояние канала и наличие питания, зелёный и красный светодиоды служат для диагностики модуля. Дополнительно доступны данные идентификации и техобслуживания I&M0–I&M3.
Питание — 24 В постоянного тока, допустимый диапазон от 19,2 до 28,8 В. Максимальное потребление тока — 37 мА без учёта питания датчиков, рассеиваемая мощность — 0,85 Вт. Длина экранированного кабеля — до 1000 м. Для проектирования нужен STEP 7 TIA Portal версии не ниже V14 или STEP 7 с версии V5.6. Модуль принимает только токовые сигналы.
Основные характеристики
Четыре токовых входа, двух- и четырёхпроводное подключение, диапазоны 0–20 мА и 4–20 мА, питание 24 В постоянного тока.
Где применяется
- Станции ET 200SP: ввод токовых сигналов датчиков на базовые блоки A0 и A1.
- Датчики с питанием по токовой петле: двухпроводное подключение с контролем короткого замыкания.
- Измерительные преобразователи с отдельным питанием: четырёхпроводное подключение с развязкой от питания электроники.
- Протяжённые линии: экранированный кабель длиной до 1000 м.
