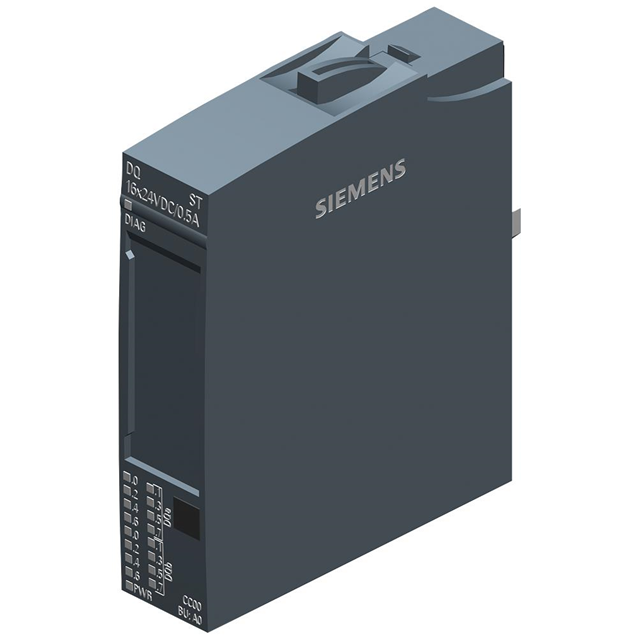

Модуль дискретного вывода Siemens 6ES7132-6BH01-0BA0 — модуль дискретных выходов SIMATIC ET 200SP с обозначением DQ 16x 24V DC/0,5A ST. Он имеет 16 выходов на 24 В постоянного тока с током до 0,5 А на каждый. Позиция выпускается и не снята с производства. Заводская упаковка содержит один модуль.
Выходы выполнены по схеме PNP (source, P-switching): модуль подаёт на нагрузку плюс питания, а нагрузка соединяется с землёй. Эту схему учитывают при подключении исполнительных устройств, потому что нагрузки, рассчитанные на коммутацию минуса, к такому модулю не подойдут. Исполнение ST означает стандартный набор функций.
Модуль устанавливается на базовый блок типа A0, цветовой код — CC00. Он поддерживает замещающее значение: при остановке контроллера выходы переходят в заданное состояние. Диагностика обнаруживает короткое замыкание на L+ и на землю, а также обрыв проводов. Это сокращает время поиска неисправности в полевой проводке.
Ток 0,5 А на выход ограничивает мощность нагрузки: мощные катушки пускателей и клапанов подключают через промежуточные реле. Для цепей переменного тока модуль не предназначен.
Основные характеристики
16 выходов PNP, 24 В постоянного тока, до 0,5 А на выход. Базовый блок A0, диагностика короткого замыкания и обрыва.
Где применяется
- Управление реле и клапанами: включение маломощных исполнительных устройств на 24 В.
- Сигнализация: питание индикаторных ламп и оповещателей на постоянном токе.
- Распределённые станции: вывод сигналов вблизи оборудования в системе ET 200SP.
- Контролируемые цепи: объекты, где нужна диагностика обрыва и короткого замыкания в проводке.
