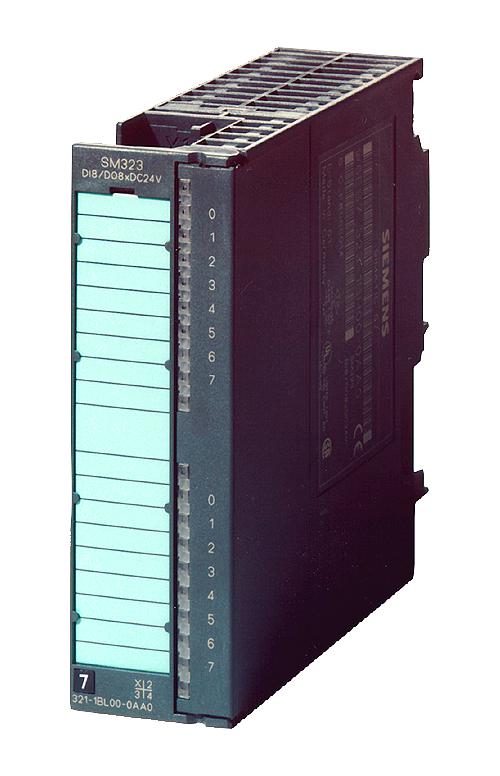

Модуль Siemens 6ES7323-1BL00-0AA0 — комбинированный модуль дискретных сигналов SM 323 для контроллеров SIMATIC S7-300. В одном корпусе совмещены 16 входов и 16 выходов на 24 В постоянного тока. Один модуль принимает сигналы датчиков и выдаёт команды на исполнительные устройства, и для этого не нужны отдельные модули ввода и вывода.
Выходы рассчитаны на 0,5 А каждый, суммарный выходной ток модуля — 4 А. Нагрузку нужно распределять по каналам так, чтобы сумма токов не превысила это значение. Особенно это касается катушек реле и пускателей, а также сигнальной арматуры. Внешние и внутренние цепи разделены гальванически, поэтому полевая проводка не связана напрямую с шиной контроллера. Питание модуля — 24 В постоянного тока.
Модуль относится к модулям расширения SIMATIC S7. Его габариты — 125 × 120 × 40 мм, масса — 260 г. Сорокаполюсный фронтальный соединитель в комплект не входит и заказывается отдельно, поэтому его надо добавить в заказ. От соседних модулей линейки SM 323 это исполнение отличается равным числом входов и выходов в одном корпусе.
Позиция снята с производства, окончание активности — 2023 год. Наличие остатков нужно уточнять. Если остатков нет, подбирают аналог.
Основные характеристики
16 входов =24 В и 16 выходов =24 В/0,5 А, суммарный выходной ток 4 А, гальваническое разделение цепей, питание 24 В DC.
Где применяется
- Автоматика на S7-300: опрос кнопок и концевых выключателей, включение реле и пускателей с одного модуля.
- Ремонт и замена: установка вместо вышедшего из строя модуля SM 323 с той же конфигурацией каналов.
- Стойки с ограниченным числом мест: 32 канала занимают один слот, что экономит место на шине.
- Управление малыми нагрузками: реле, катушки и индикация, суммарный ток которых укладывается в 4 А.
