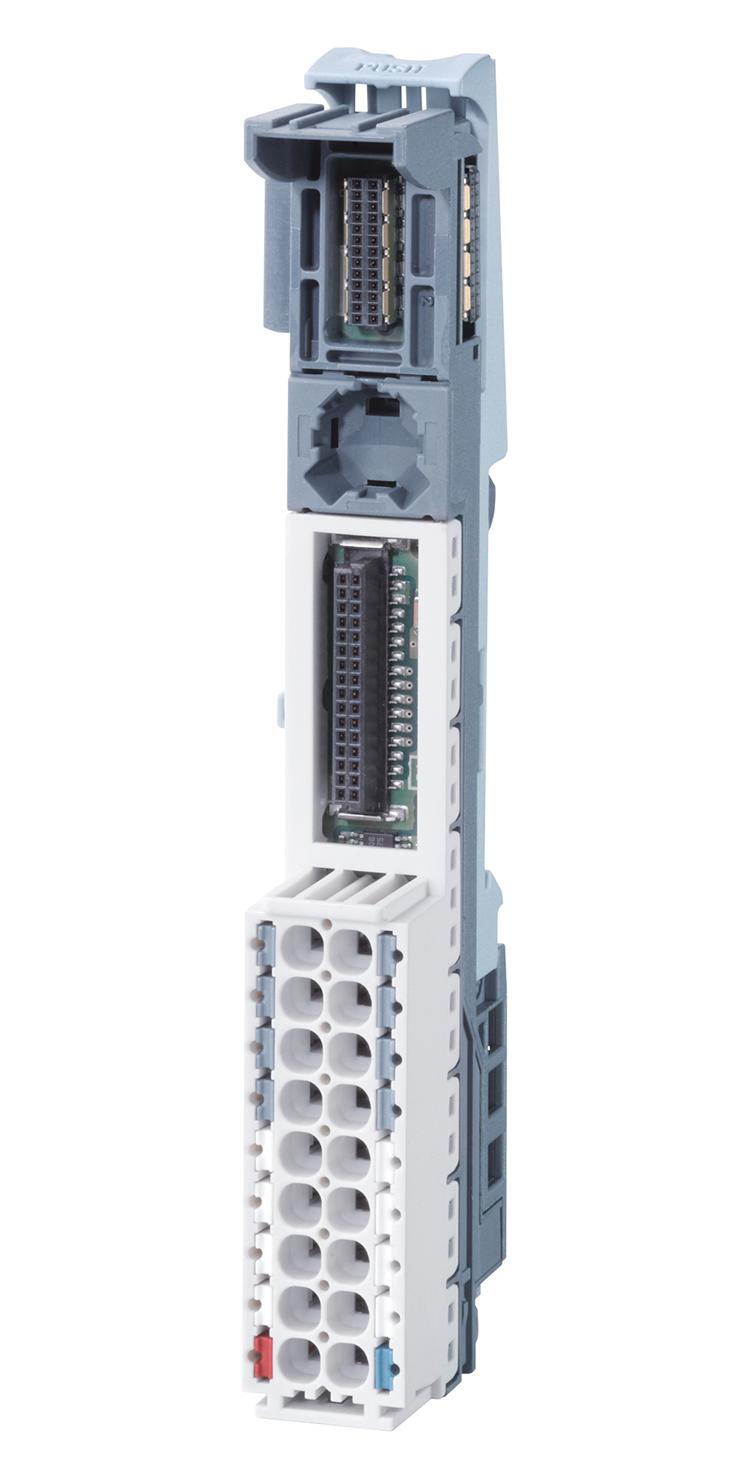

Модуль ПЛК SIEMENS 6ES7193-6BP00-0DA0 — базовый модуль (Base Unit) типа A0 для станции распределённой периферии SIMATIC ET 200SP. Сам по себе он не обрабатывает сигналы: его задача — механически закрепить периферийный модуль ввода-вывода на профильной шине станции и обеспечить его электрическое подключение к цепям питания 24 В пост. тока и к внутренним шинам P1 и P2. Через этот же модуль полевые провода подводятся к 16 технологическим зажимам, к которым и монтируется собственно модуль ввода-вывода.
Зажимы вставного типа рассчитаны на проводник сечением от 0,14 до 2,5 мм² (AWG 26–14) и промаркированы в диапазоне CC00–CC09. Дополнительных клемм и клемм подключения к AUX-шине у этого исполнения нет — обозначение типа продукта BU-тип A0 соответствует базовому модулю без резервного питания вспомогательной шины. К шинам P1 и P2 подведены две клеммы, через них соседние базовые модули в станции связаны по питанию и данным. Отдельно предусмотрена опция интегрированного зажима для подключения экрана кабеля.
По цепям питания модуль рассчитан на номинальное напряжение 24 В пост. тока, максимальный ток через технологические зажимы — 2 А, через шины P1/P2 — 10 А. Для защиты питающей линии производитель указывает применение внешнего автоматического выключателя 24 В/10 А с характеристикой срабатывания типа B или C. Изоляция модуля испытана напряжением 707 В постоянного тока.
Диапазон рабочих температур зависит от способа монтажа: при вертикальной установке на стену — от −30 до +50 °C, при горизонтальной — от −30 до +60 °C. Модуль допускает работу на высоте до 5000 м над уровнем моря с ограничениями выше 2000 м и переносит точку росы до −60 °C, что делает его пригодным для установки в сушильных камерах. Габариты модуля — 15×117×35 мм (Ш×В×Г), масса около 40 г. По аппаратной части модуль совместим с периферийными модулями, начиная с функционального стандарта FS06.
Основные характеристики
- Тип продукта: Base Unit, тип A0
- Число гнёзд периферийного модуля: 1
- Количество технологических зажимов: 16
- Диапазон зажимов: CC00–CC09
- Тип клеммы: вставная
- Сечение проводника: 0,14–2,5 мм² (AWG 26–14)
- Клеммы к шинам P1/P2: 2
- Дополнительные клеммы / AUX-шина: 0
- Зажим для экрана кабеля: опционально
- Номинальное напряжение: 24 В пост. тока
- Макс. ток через технологические зажимы: 2 А
- Макс. ток через шины P1/P2: 10 А
- Рекомендуемая внешняя защита: автоматический выключатель 24 В/10 А, тип B или C
- Испытательное напряжение изоляции: 707 В пост. тока
- Рабочая температура (вертикальный монтаж): от −30 до +50 °C
- Рабочая температура (горизонтальный монтаж): от −30 до +60 °C
- Высота установки над уровнем моря: до 5000 м (ограничения выше 2000 м)
- Точка росы: до −60 °C
- Габариты (Ш×В×Г): 15×117×35 мм
- Масса: около 40 г
- Совместимость по HW: начиная с функционального стандарта FS06
Где применяется
- Станции распределённого ввода-вывода: сборка узлов ET 200SP в шкафах автоматизации технологических линий
- Пищевое и фармацевтическое производство: допустимая точка росы −60 °C позволяет размещать станцию в сушильных камерах и зонах с перепадом влажности
- Обслуживание и модернизация щитов: вставные зажимы позволяют заменить периферийный модуль без демонтажа полевой проводки
- Объекты с широким диапазоном температур: неотапливаемые шкафы, наружные установки, где требуется работа от −30 °C
