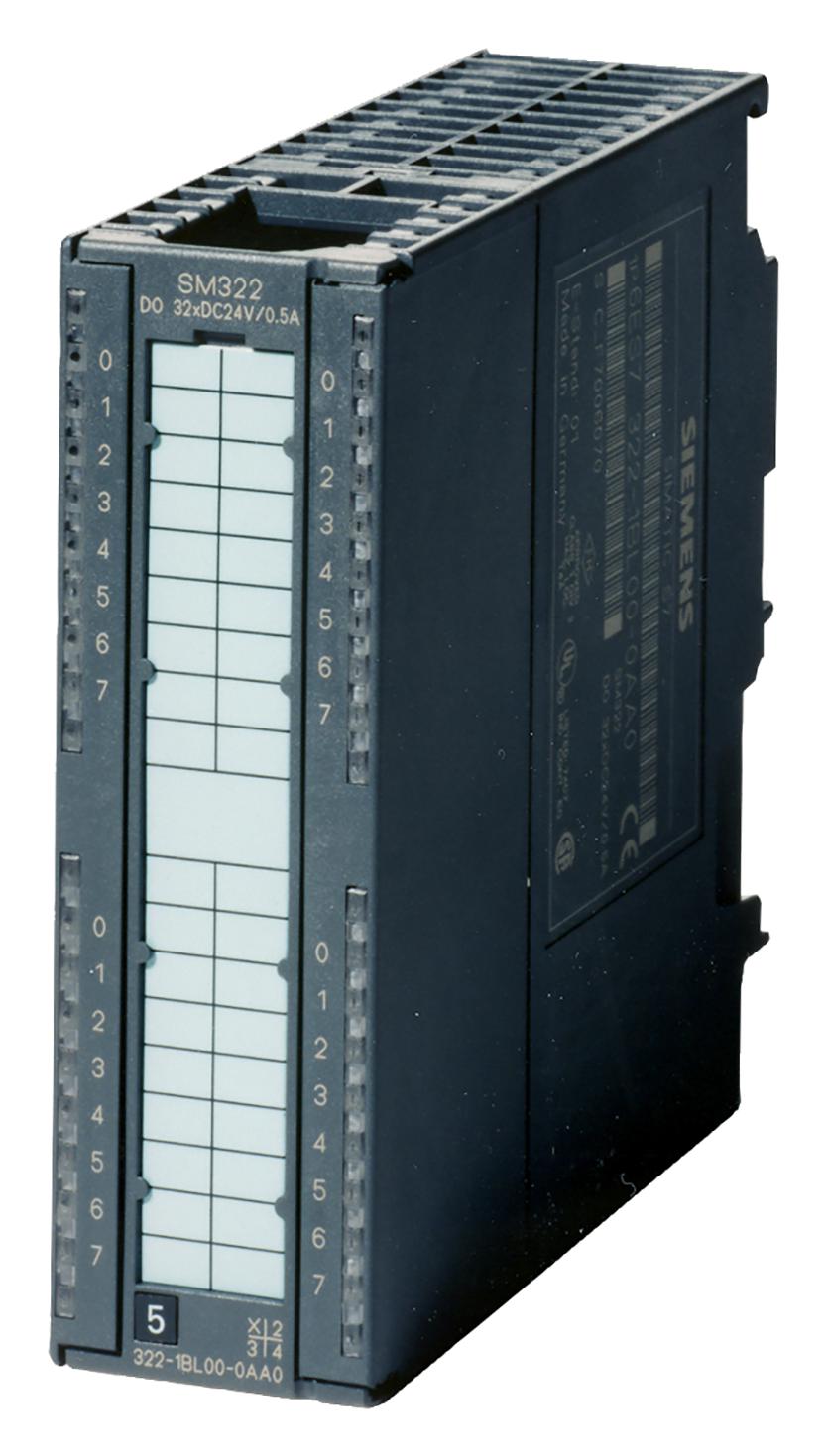

Модуль дискретного вывода Siemens 6ES7322-1BL00-0AA0 — модуль вывода дискретных сигналов SIMATIC S7-300. Он имеет 32 выхода на 24 В постоянного тока с номинальным током 0,5 А на канал. Суммарный выходной ток модуля — 8 А. Цепи внешней нагрузки и внутренние цепи модуля гальванически разделены.
Номинальное напряжение нагрузки — 24 В, допустимый диапазон — от 20,4 до 28,8 В. Из цепи питания нагрузки L+ без нагрузки модуль потребляет до 160 мА, из шины на задней стенке при 5 В — до 110 мА. Нормальная рассеиваемая мощность составляет 6,6 Вт, и её учитывают при тепловом расчёте шкафа. Выходное напряжение сигнала «1» не ниже L+ минус 0,8 В, минимальный ток нагрузки — 5 мА.
Частота коммутации зависит от нагрузки: до 100 Гц при омической, до 10 Гц при ламповой и до 0,5 Гц при индуктивной. Для ламп предельная мощность одного выхода — 5 Вт. Диапазон сопротивления нагрузки — от 48 Ом до 4 кОм. Напряжение отключения индуктивной нагрузки ограничивается на уровне L+ минус 53 В. Длина кабеля — до 1000 м экранированного и до 600 м неэкранированного.
Габариты: ширина 40 мм, высота 120 мм, глубина 125 мм. Ограничения: нагрузка в 0,5 А на канал не должна в сумме превышать 8 А на модуль, а мощные индуктивные нагрузки лучше коммутировать через промежуточные реле.
Основные характеристики
32 дискретных выхода 24 В, 0,5 А на канал, суммарно 8 А, гальваническое разделение, рассеиваемая мощность 6,6 Вт.
Где применяется
- Управление реле и контакторами: групповое включение катушек на 24 В.
- Сигнальная арматура: питание индикаторных ламп и световых табло.
- Электромагнитные клапаны: включение небольших клапанов пневматики и гидравлики.
- Системы S7-300 с большим числом выходов: 32 канала в одном модуле освобождают место в стойке.
