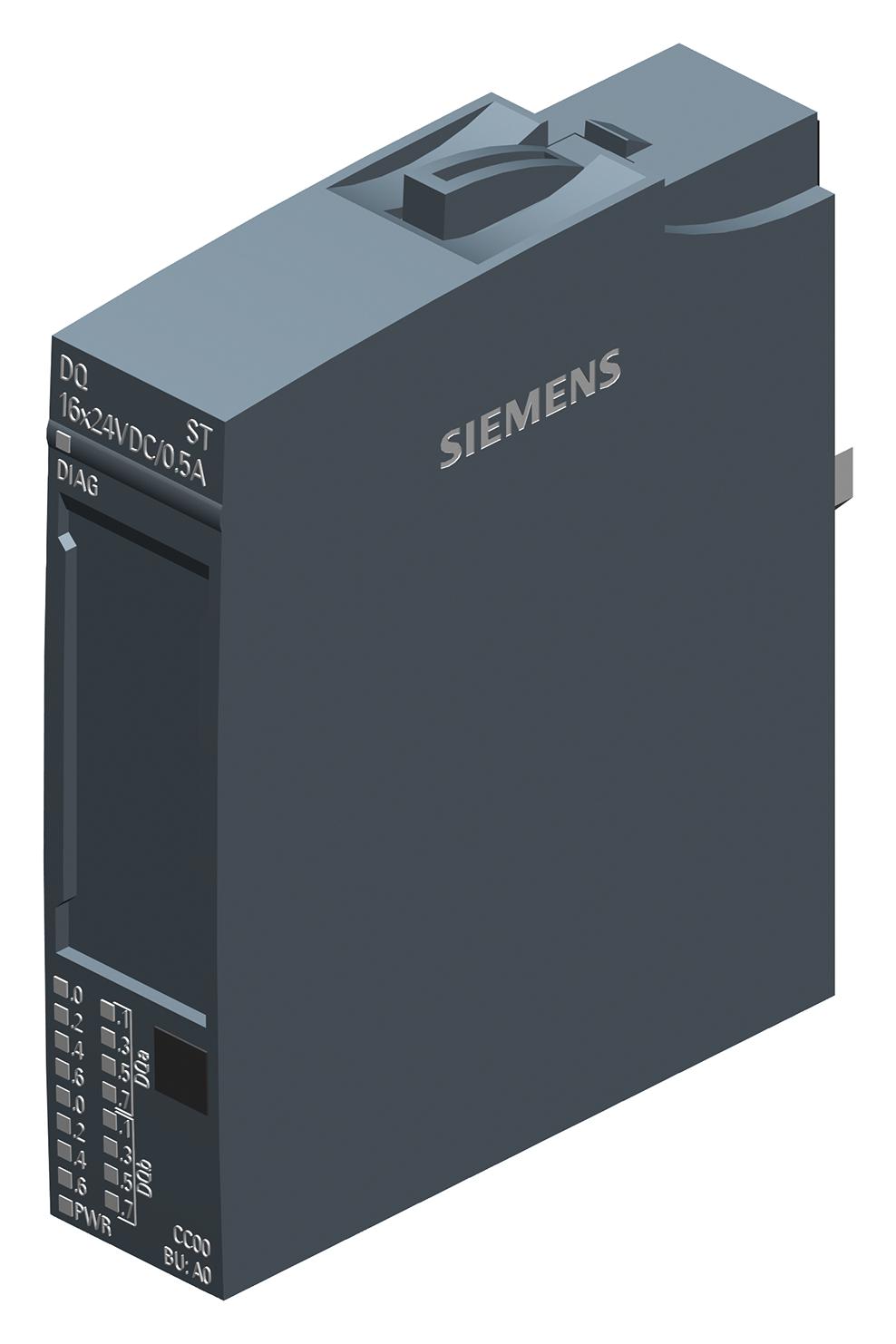

Модуль дискретного вывода Siemens 6ES7132-6BH01-0BA0 — модуль дискретных выходов семейства SIMATIC ET 200SP на 16 каналов. Каждый канал рассчитан на 24 В постоянного тока и нагрузку до 0,5 А, функции у модуля стандартные (исполнение ST). Он передаёт команды контроллера на исполнительные устройства небольшой мощности: промежуточные реле, катушки пускателей, сигнальные лампы, клапаны.
Выходы выполнены по схеме PNP: канал коммутирует плюс питания (source, P-switching), а нагрузка подключается между выходом и землёй. Модуль поддерживает замещающее значение для выходов и ведёт диагностику на уровне модуля: фиксирует короткое замыкание на L+ и на землю, а также обрыв провода. Эти сообщения передаются в систему управления и позволяют найти повреждённую цепь без обхода шкафа.
От соседних исполнений линейки эту позицию отличает сочетание 16 каналов, тока 0,5 А на канал и выходов PNP. Модуль устанавливается на базовый блок типа A0 с цветовым кодом CC00. Клеммная часть остаётся на месте, поэтому при замене модуля провода не перекоммутируют. Базовый блок и элементы монтажа в комплект не входят и заказываются отдельно, модуль поставляется по одной штуке в упаковке.
Модуль работает только в составе станции распределённого ввода-вывода своей серии: интерфейсный модуль станции и версия прошивки контроллера должны его поддерживать. Нагрузку 0,5 А на канал и уровень 24 В нужно сверять со схемой проекта: подключение устройства с другими параметрами выводит канал из строя. Для нагрузок, где требуется коммутация минуса, схема PNP не подходит.
Основные характеристики
16 дискретных выходов, 24 В постоянного тока, до 0,5 А на канал, тип выхода PNP. Диагностика короткого замыкания на L+ и на землю, обрыва провода. Базовый блок типа A0, цветовой код CC00.
Где применяется
- Управление исполнительными механизмами: включение реле, пускателей и электромагнитных клапанов от контроллера.
- Сигнализация: вывод состояния на лампы и индикаторные колонны на участке.
- Распределённые станции в шкафах: размещение каналов рядом с оборудованием, без длинных кабелей до центрального контроллера.
- Модернизация линий: расширение числа выходов в существующей станции ET 200SP.
