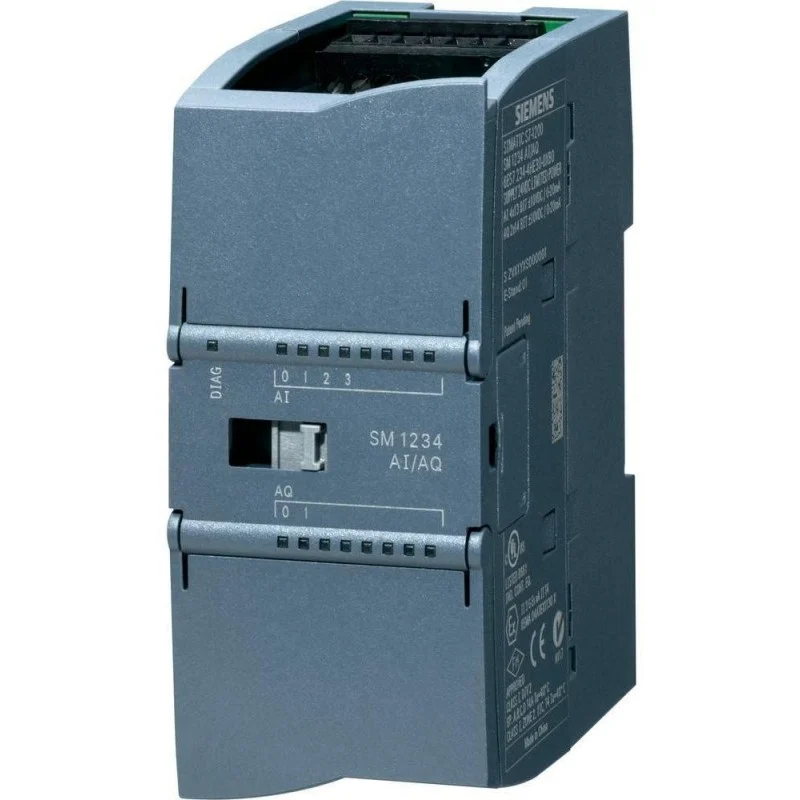

Модуль Siemens 6ES7234-4HE32-0XB0, также известный как SM 1234, предназначен для контроллеров серии SIMATIC S7-1200. Он оснащен 4 аналоговыми входами и 2 аналоговыми выходами, поддерживающими различные диапазоны напряжения и тока, что позволяет эффективно интегрировать аналоговые сигналы в системы автоматизации.
Модуль устанавливается в свободный слот шасси и добавляет оборудованию порты нужного типа без замены самого устройства. Модульная архитектура позволяет менять состав интерфейсов по мере роста сети.
Часть функций становится доступна только после обновления программного обеспечения устройства, поэтому версию прошивки проверяют заранее. Незанятые слоты закрывают заглушками — иначе нарушается схема продува.
Основные характеристики
- Тип устройства: Модуль ввода/вывода
- Назначение: ввод-вывод сигналов в составе компактного контроллера
- Серия: SIMATIC
- Платформа: SIMATIC
- Производитель: Siemens
- Аналоговые входы: Количество: 4
- Аналоговые выходы: Количество: 2
- Вес: около 179 г
- Время цикла (все каналы): максимум 625 мкс
- Входное сопротивление: ≥9 МОм (для напряжения), 280 Ом (для тока)
- Габариты (Ш x В x Г): 45 x 100 x 75 мм
- Габариты (Ш × Г × В): 45 x 100 x 75 мм
- Диапазоны: ±10 В; 0 – 20 мА, 4 – 20 мА
- Максимальное входное напряжение: 35 В
- Максимальный входной ток: 40 мА
- Масса: около 179 г
- Монтаж: на DIN-рейку
- Нагрузка: ≥1 кОм (для напряжения), ≤600 Ом (для тока)
- От внешнего источника 24 В DC: типично 60 мА
- Питание: 24 В DC
- Потери мощности: типично 2 Вт
- Потребляемый ток: От шины 5 В DC: типично 80 мА
- При 55°C: ±0,2% (входы), ±0,6% (выходы)
- Рабочая температура: от -20 °C до +60 °C
- Разрешение: 14 бит (для напряжения), 13 бит (для тока)
- Степень защиты: IP20
- Температурный диапазон эксплуатации: от -20 °C до +60 °C
- Точность: При 25 °C: ±0,1% (входы), ±0,3% (выходы)
Применение:
- Сбор и обработка аналоговых сигналов от датчиков и преобразователей
- Управление исполнительными механизмами с аналоговым управлением
- Интеграция в системы управления и автоматизации
