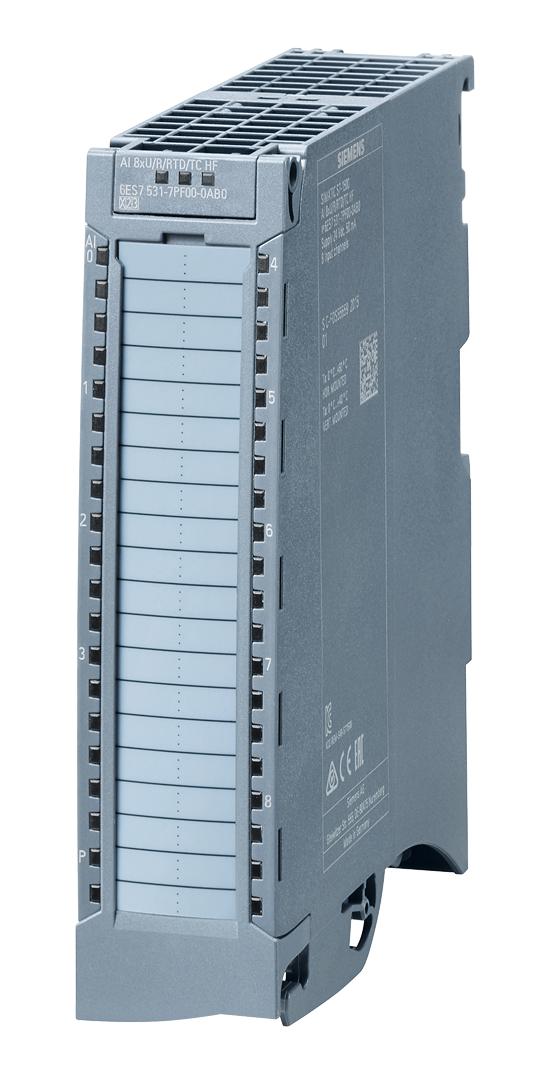

Модуль аналоговых входов Siemens Simatic 6ES7531-7PF00-0AB0 — периферийный модуль серии SIMATIC S7-1500 с заводским обозначением типа продукта AI 8 x U/R/RTD/TC HF. Модуль принимает сигналы напряжения, сопротивления, термометров сопротивления (RTD) и термопар (TC) с восьми измерительных каналов плюс один дополнительный эталонный канал RTD. Такой набор входов позволяет использовать один модуль для разных типов датчиков температуры и сопротивления в одной системе, не разнося их по отдельным специализированным модулям.
Для измерения сопротивления модуль поддерживает трёхпроводное подключение — во всех диапазонах за пределами положительного ТКС, с внутренней компенсацией сопротивления проводов, и четырёхпроводное подключение — во всех диапазонах без положительного ТКС. Для термопар предусмотрена компенсация температуры холодного спая по задаваемому фиксированному значению 0 °C. Контроль обрыва провода работает только для подключений термопар, резисторов и термометров сопротивления (TC, R, RTD), для входов напряжения эта функция не предусмотрена.
Модуль работает в режимах Fast Mode и Standard Mode с разным временем интегрирования сигнала: в Fast Mode — 2,5 / 16,67 / 20 / 100 мс, в Standard Mode — 7,5 / 50 / 60 / 300 мс; полное время преобразования канала, включая интегрирование, составляет соответственно 4 / 18 / 22 / 102 мс и 9 / 52 / 62 / 302 мс. Частота подавления сетевой помехи выбирается синхронно с временем интегрирования и составляет 400, 60, 50 или 10 Гц. Допустимое синфазное напряжение — 60 В постоянного тока или 30 В переменного, подавление синфазной помехи — не менее 80 дБ, перекрёстная модуляция между каналами — не более −80 дБ.
Отдельно модуль отмечен как пригодный для применений по AMS 2750 (декларация о соответствии приведена в сообщении 109757262 онлайн-поддержки Siemens) и по CQI-9 на основе AMS 2750 E — эти стандарты касаются контроля температуры в термических печах. Состояние модуля и каналов показывают светодиоды: зелёные — питание и статус канала, красные — ошибка модуля или канала. Модуль хранит данные идентификации и техобслуживания I&M0–I&M3, подключается по PROFIBUS (GSD не ниже V1.0/V5.1) и PROFINET (GSD не ниже V2.3), конфигурируется в STEP 7 не ниже V5.5 SP3 или TIA Portal не ниже V14.
Основные характеристики
- Обозначение типа продукта: AI 8 x U/R/RTD/TC HF
- Число каналов: 8 плюс один дополнительный эталонный канал RTD (для измерения напряжения и для измерения сопротивления/RTD)
- Измерение сопротивления: трёхпроводное — с внутренней компенсацией сопротивления проводов; четырёхпроводное — во всех диапазонах без положительного ТКС
- Компенсация холодного спая термопар: по задаваемому фиксированному значению 0 °C
- Контроль обрыва провода: только для TC, R, RTD
- Соответствие стандартам термообработки: AMS 2750 (декларация соответствия), CQI-9 на основе AMS 2750 E
- Время интегрирования: Fast Mode 2,5/16,67/20/100 мс; Standard Mode 7,5/50/60/300 мс
- Подавление помех по частоте: 400/60/50/10 Гц
- Допустимое синфазное напряжение: 60 В пост. тока / 30 В перем. тока
- Подавление синфазной помехи: не менее 80 дБ
- Напряжение питания: 24 В пост. тока (допустимый диапазон 20,4–28,8 В)
- Потребляемый ток: 55 мА при 24 В
- Рассеиваемая мощность: 1,9 Вт, потребление по шине на задней стенке 0,85 Вт
- Габариты (высота × глубина): 147 × 129 мм
- Масса: около 290 г
- Температура при вертикальном монтаже: 0…40 °C
- Температура при горизонтальном монтаже: 0…60 °C
- Версия микропрограммного обеспечения: 1.1.0
- Поддержка шин: PROFIBUS GSD не ниже V1.0/V5.1, PROFINET GSD не ниже V2.3
- Инженерное ПО: STEP 7 не ниже V5.5 SP3, TIA Portal не ниже V14
Где применяется
- Термическая обработка металла: контроль температуры печей и оборудования по требованиям AMS 2750 и CQI-9, где важна именно эта аттестация модуля ввода
- Контуры регулирования температуры: подключение термопар и термометров сопротивления в системах на базе SIMATIC S7-1500 без разнесения датчиков по разным модулям
- Измерение сопротивления в технологических процессах: контроль резистивных датчиков по трёх- и четырёхпроводной схеме подключения
- Многосигнальные щиты автоматизации: объединение входов напряжения, сопротивления, RTD и TC на одном модуле вместо нескольких специализированных
