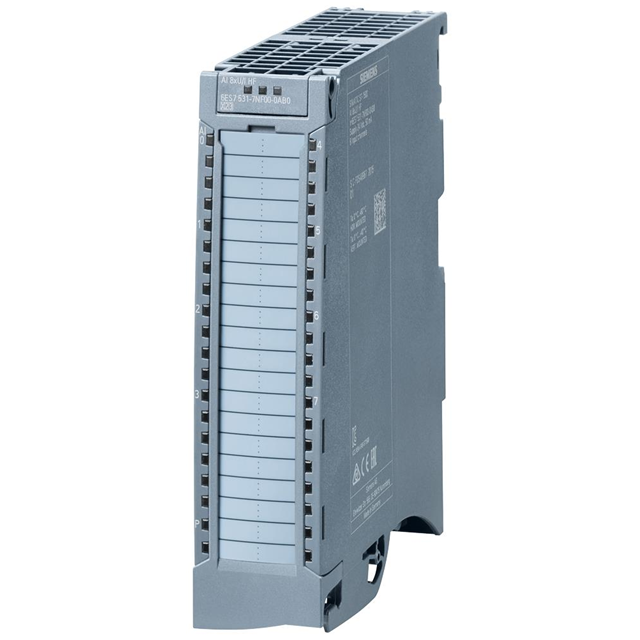

Модуль аналогового ввода Siemens 6ES7531-7NF00-0AB0 — периферийный модуль серии SIMATIC S7-1500 с заводским обозначением типа продукта AI 8 x U/I HF. Модуль принимает сигналы напряжения и тока с восьми независимых каналов и преобразует их в цифровой код для контроллера. Каждый канал настраивается индивидуально под нужный диапазон входного сигнала, поэтому один и тот же модуль можно использовать одновременно и для токовых, и для потенциальных цепей.
По напряжению модуль принимает сигнал 1–5 В с входным сопротивлением 100 кОм. По току — сигналы 4–20 мА и ±20 мА, входное сопротивление канала 25 Ом, без учёта примерно 42 Ом защиты от перенапряжения на позисторе. Предельный ток, который канал выдерживает без повреждения, — 40 мА. Контроль обрыва провода доступен только для диапазонов 1–5 В и 4–20 мА; для токового диапазона ±20 мА эта функция не предусмотрена.
Модуль работает в двух режимах преобразования — Fast Mode и Standard Mode, между которыми отличается и время интегрирования, и полное время преобразования канала. В Fast Mode время интегрирования составляет 2,5 / 16,67 / 20 / 100 мс, в Standard Mode — 7,5 / 50 / 60 / 300 мс; полное время преобразования канала, включая интегрирование, соответственно 4 / 18 / 22 / 102 мс и 9 / 52 / 62 / 302 мс. Выбранному времени интегрирования соответствует частота подавления сетевой помехи — 400, 60, 50 или 10 Гц. Модуль держит синфазное напряжение до 60 В постоянного тока или 30 В переменного, подавляет синфазную помеху не менее чем на 80 дБ, а перекрёстная модуляция между соседними каналами не превышает −80 дБ.
Состояние модуля и каждого канала отображается светодиодами: зелёные индикаторы показывают наличие напряжения питания и исправность канала, красные — сигнализируют об ошибке модуля или конкретного канала. Модуль хранит данные идентификации и техобслуживания I&M0–I&M3, что упрощает учёт оборудования на объекте. Подключение к шине и настройка выполняются через PROFIBUS (GSD не ниже V1.0/V5.1) и PROFINET (GSD не ниже V2.3), конфигурирование — в STEP 7 не ниже V5.5 SP3 или в TIA Portal не ниже V14.
Основные характеристики
- Обозначение типа продукта: AI 8 x U/I HF
- Число каналов: 8 (измерение напряжения — 8, измерение тока — 8)
- Диапазон измерения напряжения: 1–5 В, входное сопротивление 100 кОм
- Диапазон измерения тока: 4–20 мА и от −20 до +20 мА, входное сопротивление 25 Ом
- Предельный входной ток канала: 40 мА
- Контроль обрыва провода: только для диапазонов 1–5 В и 4–20 мА
- Время интегрирования: Fast Mode 2,5/16,67/20/100 мс; Standard Mode 7,5/50/60/300 мс
- Подавление помех по частоте: 400/60/50/10 Гц
- Допустимое синфазное напряжение: 60 В пост. тока / 30 В перем. тока
- Подавление синфазной помехи: не менее 80 дБ
- Напряжение питания: 24 В пост. тока (допустимый диапазон 20,4–28,8 В)
- Потребляемый ток: 50 мА при 24 В
- Рассеиваемая мощность: 1,9 Вт, потребление по шине на задней стенке 0,85 Вт
- Габариты (высота × глубина): 130 × 125 мм
- Масса: около 280 г
- Температура при вертикальном монтаже: 0…40 °C
- Температура при горизонтальном монтаже: 0…60 °C
- Версия микропрограммного обеспечения: 1.1.0
- Поддержка шин: PROFIBUS GSD не ниже V1.0/V5.1, PROFINET GSD не ниже V2.3
- Инженерное ПО: STEP 7 не ниже V5.5 SP3, TIA Portal не ниже V14
Где применяется
- Автоматизация технологических линий: сбор аналоговых сигналов с датчиков давления, уровня и расхода, работающих в стандартных диапазонах 4–20 мА и 1–5 В, в системах на базе контроллеров SIMATIC S7-1500
- Модернизация щитов управления: замена или расширение существующих панелей ввода-вывода без изменения топологии PROFIBUS/PROFINET сети
- Задачи с повышенными требованиями к скорости: контуры, где важно короткое время реакции на изменение сигнала, за счёт режима Fast Mode
- Объекты с электромагнитными помехами: производства с сетевыми наводками, где нужна настройка подавления помехи под конкретную частоту сети
