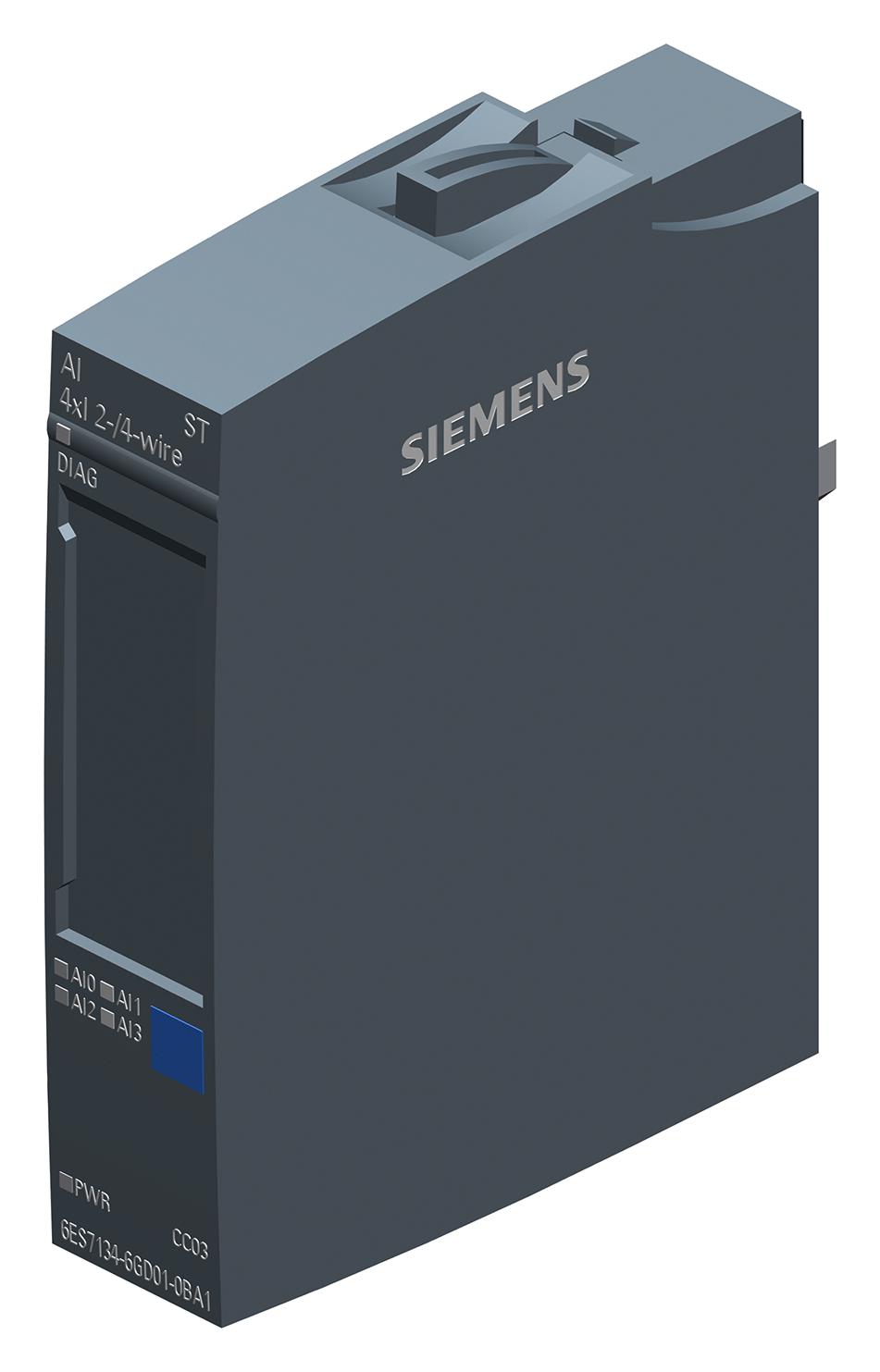

Модуль аналогового ввода Siemens SIMATIC ET 200SP AI 4×I 2/4-wire ST 6ES7134-6GD01-0BA1 — периферийный модуль станции ET 200SP с четырьмя токовыми входами, который преобразует сигналы 0–20 мА или 4–20 мА в цифровые значения для контроллера. Модуль устанавливается на базовый блок типа A0 или A1 с цветовым кодом CC03 и работает как в двухпроводном, так и в четырёхпроводном включении датчиков — выбор режима задаётся на уровне подключения к базовому блоку, без замены самого модуля.
Каждый канал измеряет сигнал независимо, время преобразования составляет 180, 60 или 50 мс на канал в зависимости от выбранной настройки, а разрешение достигает 16 бит со знаком в диапазоне 0–20 мА и 15 бит в диапазоне 4–20 мА. Для подавления помех предусмотрены ступени сглаживания — без сглаживания, 4-, 8- или 16-кратное усреднение, что позволяет менять баланс между скоростью и точностью измерения под конкретную задачу.
Модуль контролирует состояние линии и датчиков: фиксирует обрыв провода в диапазоне 4–20 мА и короткое замыкание питания датчика на массу в двухпроводном режиме. Состояние каждого канала и модуля в целом отображается зелёными и красными светодиодами, включая отдельный индикатор питания. Данные для идентификации и обслуживания I&M0–I&M3 позволяют считывать сведения о модуле программными средствами без демонтажа.
Питание модуля — от 19,2 до 28,8 В постоянного тока при номинале 24 В, потребление тока не превышает 37 мА без учёта питания датчиков, рассеиваемая мощность — 0,85 Вт. Изоляция между группами двух- и четырёхпроводных каналов, а также между каналами и питанием блока электроники для четырёхпроводных преобразователей испытана напряжением 707 В постоянного тока. Модуль рассчитан на работу при температуре от -30 до 50 °C при вертикальном монтаже и до 60 °C при горизонтальном.
Основные характеристики
- Количество входов: 4 токовых, 2- или 4-проводное подключение
- Диапазоны измерения: 0–20 мА (16 бит со знаком), 4–20 мА (15 бит)
- Время преобразования на канал: 180 / 60 / 50 мс
- Сглаживание сигнала: без сглаживания, 4-, 8- или 16-кратное усреднение
- Входное сопротивление: 100 Ом
- Диагностика: обрыв провода (4–20 мА), короткое замыкание в 2-проводном режиме
- Питание: 19,2–28,8 В пост. тока (ном. 24 В)
- Потребление тока: до 37 мА без питания датчиков
- Рассеиваемая мощность: 0,85 Вт
- Изоляция: испытана 707 В пост. тока
- Адресное пространство: 8 байт + 1 байт информации о качестве
- Диапазон температур (верт. / гориз. монтаж): -30…50 °C / -30…60 °C
- Высота установки: до 5000 м
- Габариты (В×Г): 73×58 мм, масса ок. 31 г
- Установка: базовый блок типа A0, A1
Где применяется
- Станции ET 200SP: сбор данных с токовых датчиков и измерительных преобразователей 4–20 мА
- Технологические процессы: измерение давления, температуры, уровня и расхода через унифицированный токовый сигнал
- Сети PROFINET и PROFIBUS: периферийный ввод в составе распределённого ввода-вывода под управлением контроллера SIMATIC
- Задачи с разной точностью и скоростью опроса: настройка сглаживания под быстрые или помехозащищённые измерения
