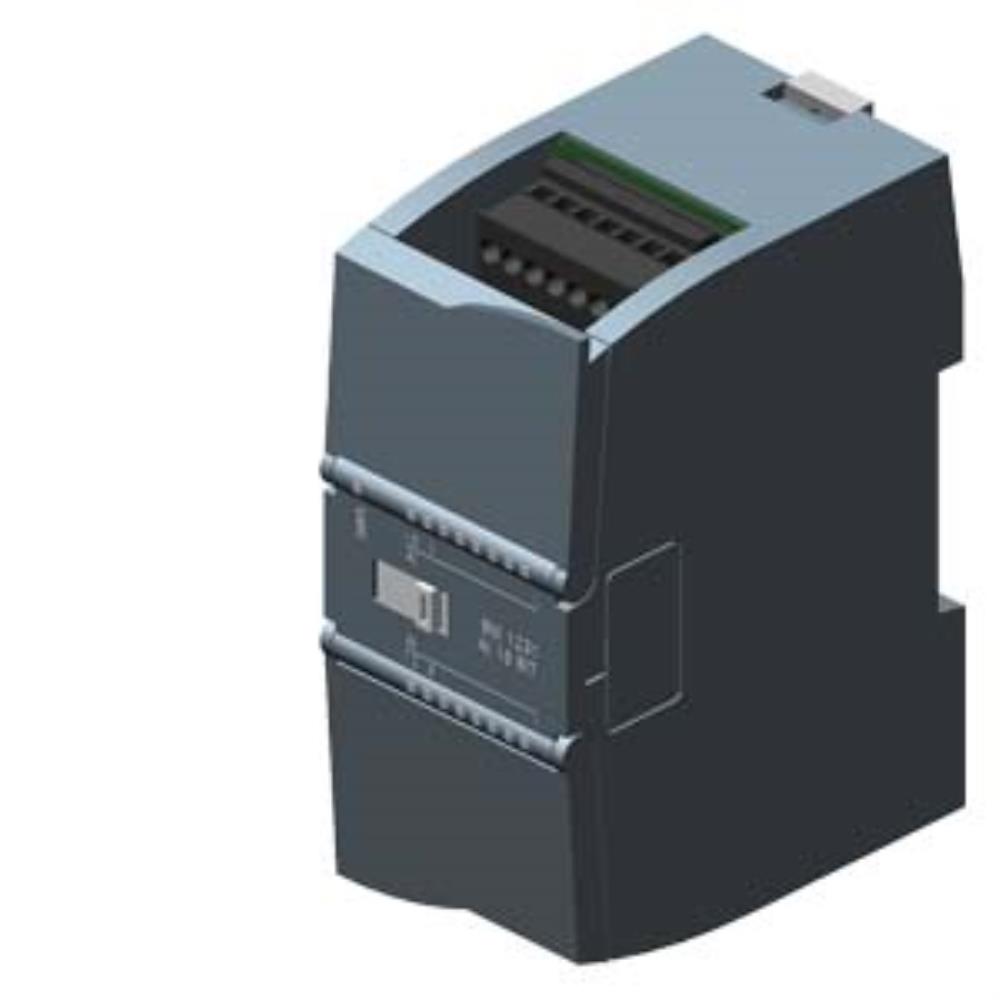

Модуль аналогового ввода Siemens 6ES7231-5 по заводским данным — это SIMATIC S7-1200 SM 1231 с полным номером 6ES7231-5ND32-0XB0. Модуль принимает четыре аналоговых сигнала и передаёт их контроллеру S7-1200, расширяя число измерительных каналов системы.
Входы универсальные: каждый может работать с напряжением ±10 В, ±5 В, ±2,5 В или ±1,25 В либо с током 0–20 мА или 4–20 мА. Разрешение — 15 бит плюс знак. Знаковый бит нужен для биполярных диапазонов напряжения, где измеряемая величина может быть отрицательной. Диапазоны токового сигнала однополярные.
Модуль питается от напряжения 24 В постоянного тока. Потребление тока по этой цепи — 65 мА (типовое значение). Из шины на задней стороне модуль берёт 80 мА при 5 В постоянного тока. Рассеиваемая мощность в нормальном режиме составляет 1,8 Вт. Эти цифры нужны для расчёта нагрузки на блок питания и на шину контроллера.
Ограничения следуют из назначения. Модуль относится к платформе S7-1200 и в других контроллерах не применяется. Число входов равно четырём, для большего количества измерительных каналов ставят дополнительные модули. Выбор диапазона под тип датчика выполняется при настройке, и он должен совпадать с реальным выходным сигналом датчика.
Основные характеристики
Модуль SM 1231 для S7-1200, четыре аналоговых входа, напряжение и ток 4–20 мА. Разрешение 15 бит плюс знак, питание 24 В постоянного тока.
Где применяется
- Датчики с токовым выходом: подключение измерительных преобразователей 0–20 мА и 4–20 мА.
- Датчики с выходом по напряжению: приём сигналов ±10 В и более низких диапазонов.
- Расширение S7-1200: добавление аналоговых каналов к контроллеру.
- Расчёт питания шкафа: проектирование с учётом известных значений тока и рассеиваемой мощности.
Специалисты компании подберут позицию, предложат аналог и рассчитают срок поставки. Заявку отправляйте на prom@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Порядок простой: вы присылаете перечень позиций или задачу, мы подбираем оборудование, проверяем совместимость и готовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции, которых нет в наличии, везём под заказ — срок подтверждаем до оплаты, а не после.
Если точной позиции нет или она снята с производства, предлагаем аналог и показываем, чем он отличается по параметрам. Заявки принимаем на prom@tkasiatorg.ru.
Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации. Работаем по договору, с НДС.
Цена указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты зависит от суммы и срока поставки: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии. Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме.
Промышленное оборудование и комплектующие поставляется под заказ напрямую от производителей и со складов в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: типовые позиции занимают от трёх до шести недель, оборудование под проект — по согласованному графику. Точный срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна одной партией или частями, если часть номенклатуры готова раньше.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя — расчёт готовим вместе с коммерческим предложением.
На поставляемое оборудование распространяется гарантия производителя. Гарантийный срок и условия указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку и комплектность с заказанным, контролируем целостность упаковки. По запросу предоставляем фотографии партии до отправки.
Помогаем с подбором аналога, если позиция снята с производства или недоступна в нужный срок, и объясняем разницу по параметрам. Вопросы по гарантии и сервису — на prom@tkasiatorg.ru.
