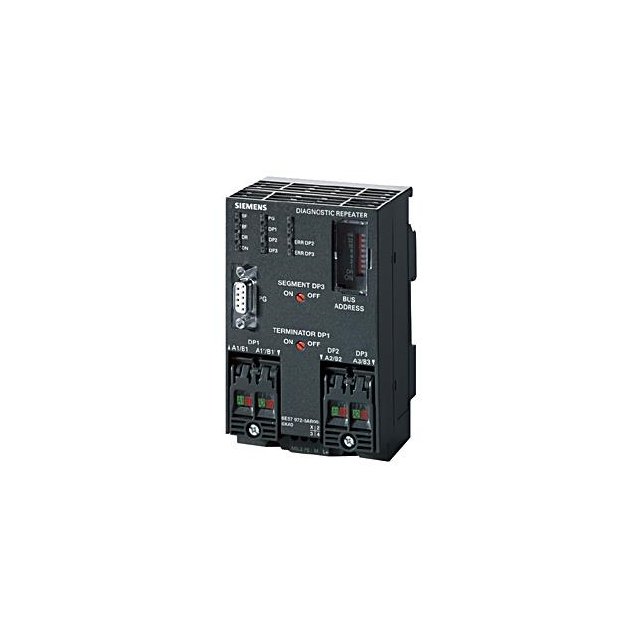

Повторитель PROFIBUS Siemens 6ES7972-0AB01-0XA0 (Simatic S7) — диагностирующий повторитель для сегментов PROFIBUS-DP. Он усиливает сигнал и разделяет сегменты шины гальванически. К одному сегменту подключаются стандартные ведомые DP-устройства. Это позволяет увеличить число станций в сети и длину линии.
Отличие исполнения — интерактивная диагностика электрических каналов связи. Повторитель помогает определить, на каком участке линии возникла неисправность: обрыв, короткое замыкание или неверное подключение. Искать причину сбоя по всей длине кабеля не приходится.
Скорость передачи данных лежит в диапазоне от 9,6 кбит/с до 12 Мбит/с. Этого хватает для всех стандартных скоростей PROFIBUS-DP. Проводники шины подключаются по технологии врезного контакта FastConnect без зачистки изоляции. Контакт допускает до 10 циклов зажима, поэтому провод можно переподключать при наладке. Питание 24 В постоянного тока подаётся через терминальный модуль.
Корпус рассчитан на установку в шкафу. Размеры — 80 × 125 × 67,5 мм, масса около 300 г, степень защиты IP20. Модуль нужно размещать внутри щита или корпуса, который защищает его от пыли и влаги. Заявлена также возможность применения в морских установках.
Оборудование поставляется под заказ из Китая. Срок зависит от наличия на складе поставщика, поэтому уточняйте его до оформления заявки.
Основные характеристики
- Назначение: диагностирующий повторитель для PROFIBUS-DP
- Скорость передачи данных: от 9,6 кбит/с до 12 Мбит/с
- Номинальное напряжение питания: 24 В постоянного тока
- Допустимый диапазон питания: от 20,4 до 28,8 В
- Потребляемая мощность: 4 Вт
- Подключение шины: FastConnect, до 10 циклов зажима
- Подключение питания: терминальный модуль
- Температурные пределы: от -40 до 60 °C
- Влажность при эксплуатации: до 95 % при 25 °C
- Степень защиты: IP20
- Габариты: 80 × 125 × 67,5 мм
- Масса: около 300 г
Где применяется
- Промышленные сети PROFIBUS-DP: расширение сегментов и увеличение числа подключённых станций.
- Распределённые системы управления: развязка сегментов шины между шкафами и участками линии.
- Наладка и обслуживание: поиск обрывов и замыканий в кабеле по диагностике повторителя.
- Морские установки: применение на судовом оборудовании в пределах заявленных условий.
