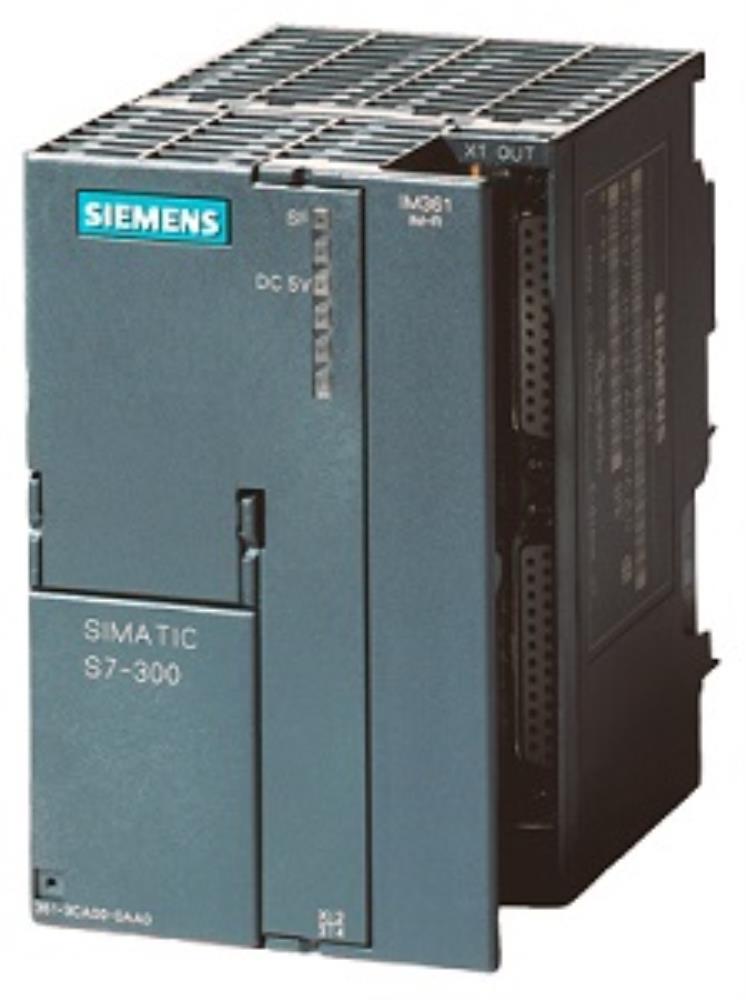

Интерфейсный модуль Siemens SIMATIC S7-400 6ES7361-3CA01-0AA0 — модуль IM 361 для установки в стойки расширения системы SIMATIC S7-300. Он соединяет стойку расширения с базовым блоком, в котором стоит IM 360, или с другой стойкой расширения, где также установлен IM 361. Так программируемый контроллер получает дополнительные посадочные места для модулей ввода-вывода.
Отличие IM 361 от соседнего IM 360 в том, что он стоит на принимающей стороне. IM 360 монтируется в центральную стойку, а IM 361 — в каждую из стоек расширения. Модуль поддерживает K-шину, то есть передаёт по ней сигналы между стойками. Максимальное число подключений на один центральный процессор — 3.
В отличие от модуля центральной стойки, IM 361 требует отдельного источника питания 24 В постоянного тока. Входной ток из источника питания L+ — не более 500 мА, нормальная рассеиваемая мощность — 5 Вт. Эти значения нужны при расчёте блока питания и при оценке тепловыделения в шкафу: каждая стойка расширения со своим интерфейсным модулем добавляет собственную нагрузку.
Габариты, масса и допустимая длина соединительного кабеля в имеющихся данных не приведены, поэтому их сверяют по документации на артикул 6ES7361-3CA01-0AA0. Модуль работает только в связке с совместимым IM 360 или IM 361 и не заменяет их в других схемах расширения.
Основные характеристики
Питание 24 В постоянного тока, входной ток до 500 мА, рассеиваемая мощность 5 Вт. Поддержка K-шины, до 3 подключений на процессор.
Где применяется
- Стойки расширения SIMATIC S7-300: связь стойки с базовым блоком или предыдущей стойкой.
- Многостоечные станции управления: увеличение числа модулей ввода-вывода сверх одной стойки.
- Шкафы с распределённым размещением модулей: разнесение ввода-вывода по нескольким стойкам.
- Ремонт и замена: восстановление связи со стойкой расширения при отказе интерфейсного модуля.
