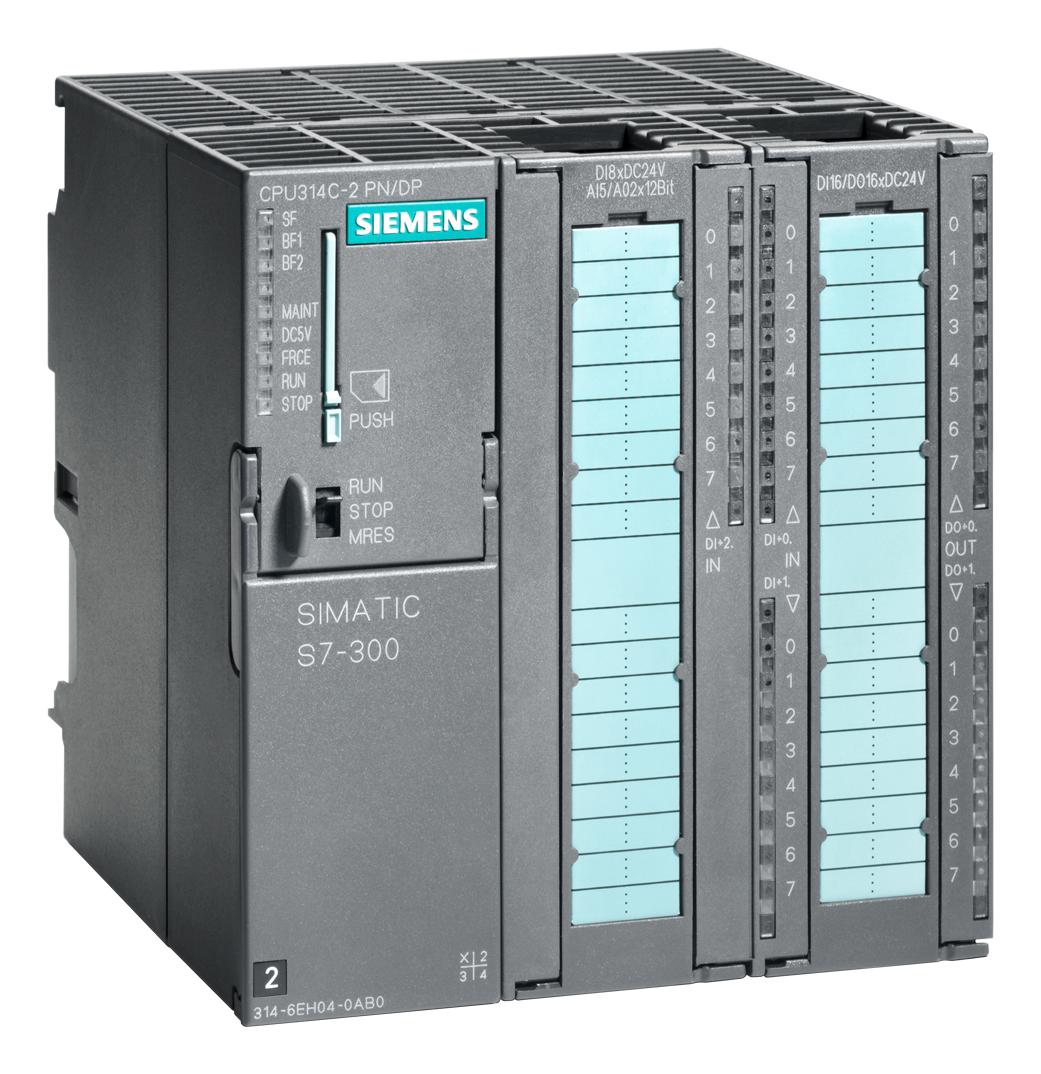

Контроллер Siemens 6ES7314-6EH04-0AB0 — компактный центральный процессор SIMATIC S7-300 исполнения CPU 314C-2 PN/DP. Процессор, рабочая память, блок питания и часть каналов ввода-вывода собраны в одном корпусе. Версия микропрограммы V3.3, функциональный стандарт аппаратной части 01. Питание процессора — 24 В постоянного тока, отдельного блока питания для него не требуется.
На борту находятся 24 дискретных входа, 16 дискретных выходов, 4 аналоговых входа, 2 аналоговых выхода и один вход для термометра сопротивления Pt100. Для небольших машин этого набора может хватить без дополнительных модулей. Если каналов недостаточно, к контроллеру добавляют модули серии S7-300. Кроме того, встроены 4 быстрых счётчика на частоту до 60 кГц, которые принимают импульсы от датчиков положения и скорости.
Рабочая память — 192 КБ. Программа и данные хранятся на мультимедийной карте MMC объёмом до 8 МБ, батарея не нужна, срок хранения данных после последнего программирования — не менее 10 лет. Битовая операция занимает 0,06 мкс, операция со словами — 0,12 мкс, арифметика с фиксированной точкой — 0,16 мкс, с плавающей точкой — 0,59 мкс. Блоков может быть до 1 024. Для программирования нужен STEP 7 не ниже V5.5 с пакетом HSP 191.
Интерфейсов два. Первый — MPI/DP со скоростью до 12 Мбит/с для программирования и подключения к сети PROFIBUS DP. Второй — Ethernet PROFINET со встроенным двухпортовым коммутатором, поэтому устройства можно соединять цепочкой без внешних коммутаторов. Допустимое напряжение — от 19,2 до 28,8 В, потребление тока — 850 мА, в режиме холостого хода — 190 мА, пусковой ток — 5 А, рассеиваемая мощность — 14 Вт.
Основные характеристики
Память 192 КБ, 24 дискретных входа и 16 выходов, 4 аналоговых входа и 2 выхода, четыре быстрых счётчика, интерфейсы MPI/DP и PROFINET.
Где применяется
- Небольшие машины и узлы: управление на встроенных каналах без расширительных модулей.
- Учёт импульсов: подсчёт сигналов энкодеров, расходомеров и датчиков длины.
- Измерение температуры: контроль по одному входу Pt100.
- Сети PROFIBUS и PROFINET: связь с периферией и панелями оператора.
