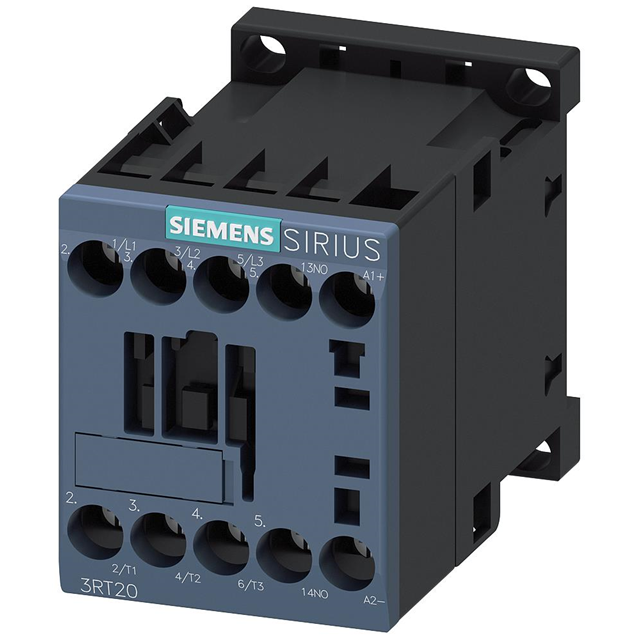

Контактор Siemens SIRIUS 3RT2017-1BB41 — электромагнитный контактор типоразмера S00 серии SIRIUS 3RT2, предназначенный для дистанционной коммутации силовых цепей трёхфазных электродвигателей и другой нагрузки переменного тока. Главная контактная группа — три нормально разомкнутых контакта (3НО), исполнение рассчитано на монтаж на DIN-рейку или непосредственно на панель шкафа управления.
Катушка управления рассчитана на постоянное напряжение 24 В, поэтому контактор включается напрямую от низковольтных цепей ПЛК или источника питания без промежуточных реле. Потребление катушки в удержанном состоянии без тока нагрузки не превышает 4 Вт, что позволяет собирать из нескольких таких контакторов группу, не перегружая источник питания цепей управления.
Главная и вспомогательная цепи изолированы на рабочее напряжение 690 В при степени загрязнения 3, импульсное выдерживаемое напряжение — 6 кВ. Запас изоляции позволяет ставить 3RT2017-1BB41 в сети с номинальным напряжением до 690 В, хотя по факту коммутируемой мощности контактор рассчитан прежде всего на двигатели напряжением 230–500 В и мощностью до 5,5 кВт.
Силовые и вспомогательные выводы выполнены под винтовые клеммы: одножильный проводник подключается сечением от 0,5 до 4 мм², гибкий провод с наконечником — от 0,5 до 2,5 мм². Допустимая частота коммутаций — до 750 включений в час. Для защиты контактора при коротком замыкании производитель указывает конкретные типономиналы предохранителей по типу координации 1 и 2.
Основные характеристики
- Номинальное рабочее напряжение: до 690 В
- Мощность коммутируемого двигателя при 400 В (AC-3): 5,5 кВт
- Мощность при 230 В (AC-3): 3 кВт
- Мощность при 500 В и 690 В (AC-3): 5,5 кВт
- Номинальный ток AC-1 до 690 В при 40 °C: 22 А (при 60 °C — 20 А)
- Конфигурация главных контактов: 3НО, 3-полюсный
- Напряжение катушки управления: 24 В DC
- Потребление катушки без тока нагрузки: 4 Вт
- Изоляция главной и вспомогательной цепи: 690 В при степени загрязнения 3, импульсное выдерживаемое напряжение 6 кВ
- Допустимая частота коммутаций: до 750 в час
- Сечение проводников под винтовые клеммы: одножильный 0,5–4 мм², гибкий с наконечником 0,5–2,5 мм²
- Защита по типу координации 2: предохранитель gG 20 А, предохранитель aM 16 А, BS88 20 А
- Монтаж: DIN-рейка, панель
Где применяется
- Пускатели электродвигателей: прямой пуск и коммутация трёхфазных асинхронных двигателей мощностью до 5,5 кВт при 400 В
- Компактные щиты автоматики: сборка силовых цепей на DIN-рейке при ограниченном месте в шкафу управления
- Насосное и вентиляционное оборудование: включение и отключение насосов, вентиляторов и компрессоров малой и средней мощности
- Схемы с низковольтным управлением: цепи, построенные на постоянном напряжении 24 В — от ПЛК, реле и блоков питания
