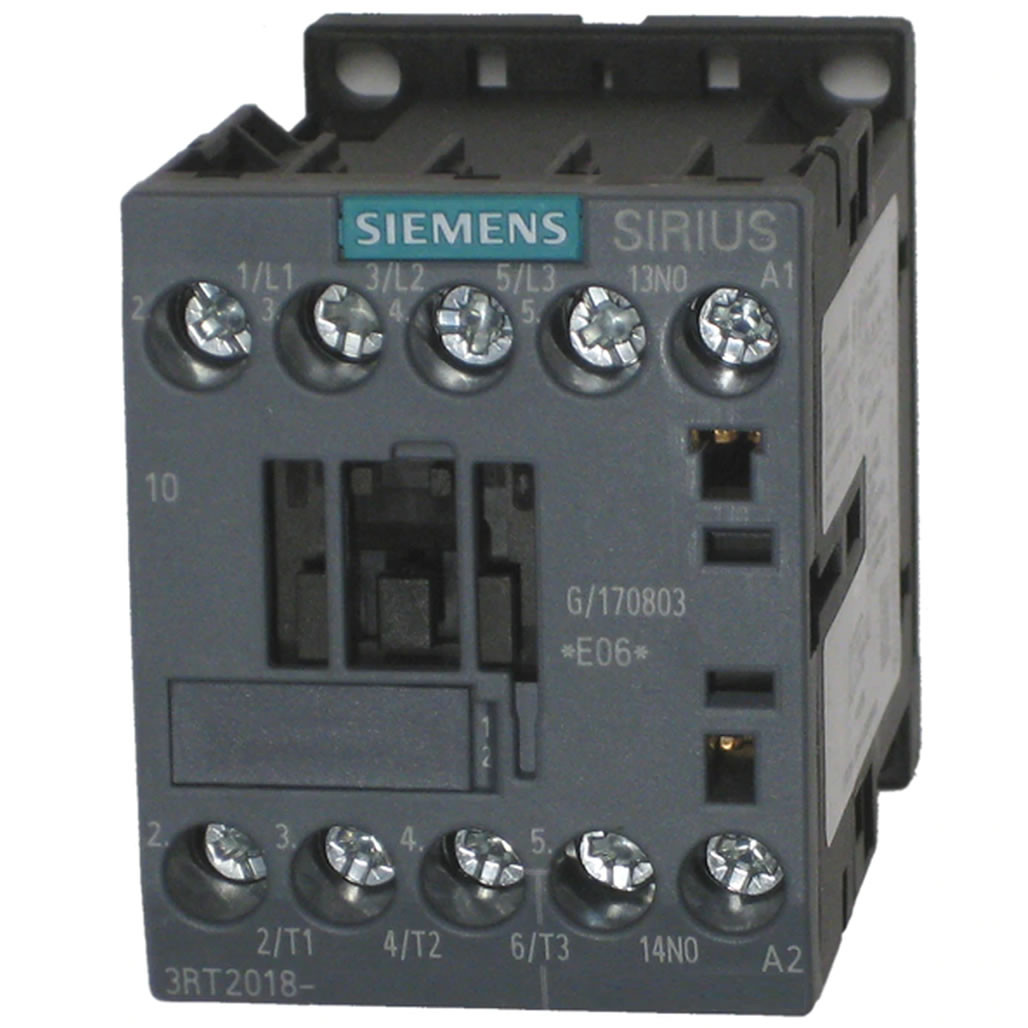

Контактор Siemens SIRIUS 3RT2 3RT2018-1AP01 — электромагнитный контактор типоразмера S00 из линейки SIRIUS 3RT2, предназначенный для коммутации электродвигателей, насосов, вентиляторов и других нагрузок в цепях переменного тока. Контактор трёхполюсный, с катушкой управления переменного тока, и штатно оснащён одним нормально открытым вспомогательным контактом для построения цепей сигнализации и блокировок.
Номинальный ток главных контактов зависит от напряжения силовой цепи: при 24, 60 и 110 В — 20 А, при 230 В — соответствует мощности нагрузки 4 кВт, при 400 и 690 В — 7,5 кВт, при 500 В — 12,4 А. Такой разброс номиналов позволяет применять один типоразмер контактора в сетях с разным напряжением, не меняя корпус аппарата.
Подключение силовых и вспомогательных цепей выполняется винтовыми клеммами: однопроводной проводник сечением до 4 мм², гибкий проводник с наконечником — до 2,5 мм². Контактор рассчитан на монтаж на DIN-рейку с минимальными зазорами до соседних аппаратов: 6 мм сбоку и по 10 мм сверху, снизу и спереди — эти размеры нужно учитывать при компоновке шкафа. Максимальная частота включений — 750 в час, потребляемая мощность катушки без тока нагрузки — 1,5 Вт.
Изоляция главной и вспомогательной цепей рассчитана на испытательное напряжение 6 кВ и номинальное изоляционное напряжение 690 В при степени загрязнения 3. Кратковременная перегрузочная способность нормирована по длительности: 300 А при коммутации не более 1 с, 169 А — не более 5 с, 128 А — не более 10 с, 92 А — не более 30 с и 74 А — не более 60 с. Для защиты по типу координации 2 контактор рассчитан на предохранители gG 25 А, aM 20 А или BS88 25 А.
Основные характеристики
- Типоразмер: S00
- Число полюсов главной цепи: 3
- Встроенный вспомогательный контакт: 1 НО
- Ток при 24/60/110 В: 20 А
- Мощность нагрузки при 230 В: 4 кВт
- Мощность нагрузки при 400 и 690 В: 7,5 кВт
- Ток при 500 В: 12,4 А
- Сечение подключаемых проводников: однопроводной до 4 мм², гибкий с наконечником до 2,5 мм²
- Максимальная частота включений: 750 1/ч
- Потребляемая мощность катушки без тока нагрузки: 1,5 Вт
- Испытательное напряжение изоляции: 6 кВ
- Номинальное изоляционное напряжение (степень загрязнения 3): 690 В
- Координация с предохранителями (тип 2): gG 25 А, aM 20 А, BS88 25 А
Где применяется
- Насосные и вентиляционные установки: прямой пуск и остановка электродвигателей
- Конвейеры и транспортные линии: коммутация приводов в схемах с тепловым реле и автоматическим выключателем
- Компрессорное оборудование: включение и отключение силовых цепей компрессорных агрегатов
- Щиты управления станочным оборудованием: построение цепей блокировок через вспомогательный контакт
