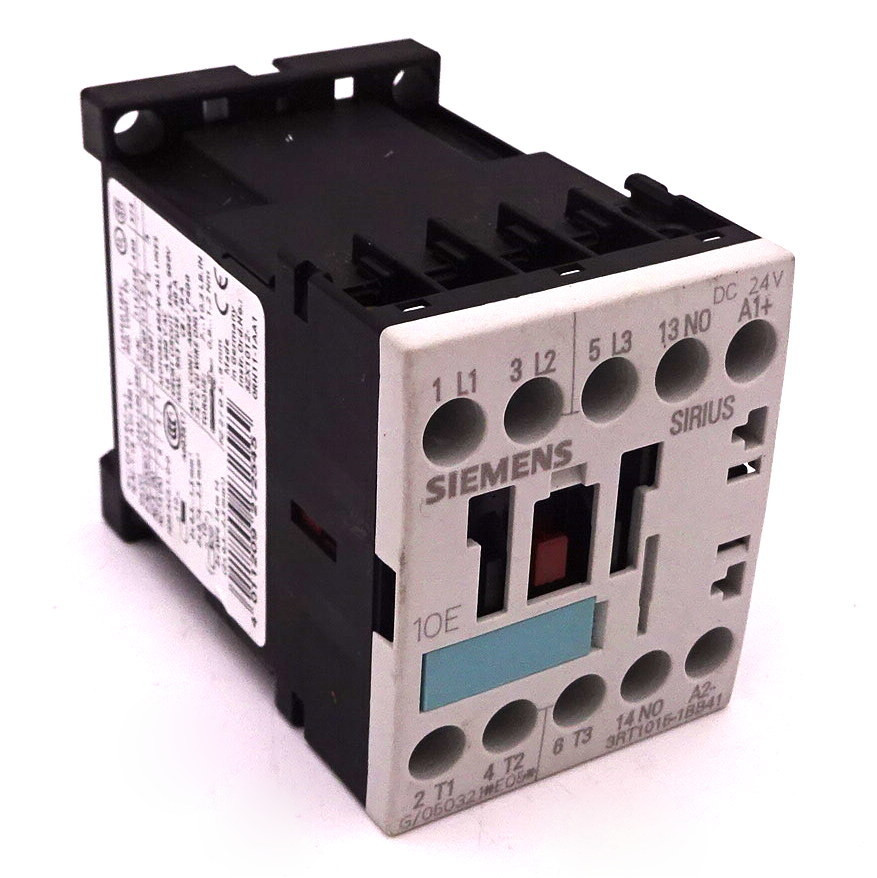

Контактор Siemens SIRIUS 3RT1015-1BB41 — электромагнитный контактор типоразмера S00 линейки SIRIUS, предназначенный для коммутации силовых цепей трёхфазных электродвигателей и других нагрузок переменного тока. Исполнение 3RT1015-1BB41 оснащено катушкой управления на постоянном токе 24 В и тремя замыкающими главными контактами без встроенного вспомогательного блока.
В категории применения AC-3 контактор рассчитан на коммутацию нагрузки мощностью 11 кВт при напряжении 400 В, 3,5 кВт при 500 В и 4 кВт при 690 В. Номинальный рабочий ток при температуре окружающей среды 40 °C составляет 18 А, при 60 °C — 16 А. Для защиты коммутируемой цепи производитель указывает предохранители gL/gG: 35 А для типа координации 1 и 20 А для типа координации 2.
Катушка электромагнита потребляет 3,3 Вт как при втягивании якоря, так и на удержание, что соответствует расчётному напряжению питания 24 В постоянного тока. Механическая износостойкость контактора — 30 000 000 циклов включения; при установке насадного вспомогательного блока контактов ресурс снижается до 10 000 000 циклов. Вспомогательные контакты сохраняют надёжность контактирования на уровне одного ошибочного срабатывания на 100 млн включений при малом сигнале 17 В, 1 мА.
Контактор крепится винтами либо защёлкивается на стандартную монтажную DIN-рейку 35 мм согласно DIN EN 50022. Габариты корпуса — высота 57,5 мм, глубина 72 мм. Для подключения главной цепи и цепей управления используются винтовые зажимы, рассчитанные на одножильный провод сечением до 4 мм² и многожильный с наконечником до 2,5 мм². Степень защиты клемм и лицевой панели — IP20. Рабочий диапазон температур — от −25 до +60 °C, контактор допускает установку на высоте до 2000 м над уровнем моря.
Основные характеристики
- Типоразмер: S00
- Главные контакты: 3 замыкающих, 0 размыкающих
- Напряжение катушки управления: 24 В постоянного тока
- Мощность катушки (втягивание/удержание): 3,3 Вт
- Рабочая мощность AC-3: 11 кВт (400 В), 3,5 кВт (500 В), 4 кВт (690 В)
- Номинальный ток: 18 А при 40 °C, 16 А при 60 °C
- Предохранители gL/gG: 35 А (координация 1), 20 А (координация 2)
- Механическая износостойкость: 30 000 000 циклов
- Износостойкость с вспомогательным блоком: 10 000 000 циклов
- Степень защиты: IP20
- Габариты: высота 57,5 мм, глубина 72 мм
- Крепление: DIN-рейка 35 мм (DIN EN 50022)
- Рабочая температура: от −25 до +60 °C
Где применяется
- Шкафы управления электроприводами: пуск и остановка асинхронных двигателей мощностью до 11 кВт
- Конвейерные линии и насосное оборудование: коммутация нагрузок в цепях категории AC-3
- Компактные машины и станки: применение в ограниченном монтажном пространстве благодаря типоразмеру S00
- Системы с низковольтным управлением: цепи с катушкой 24 В постоянного тока при дистанционном пуске
