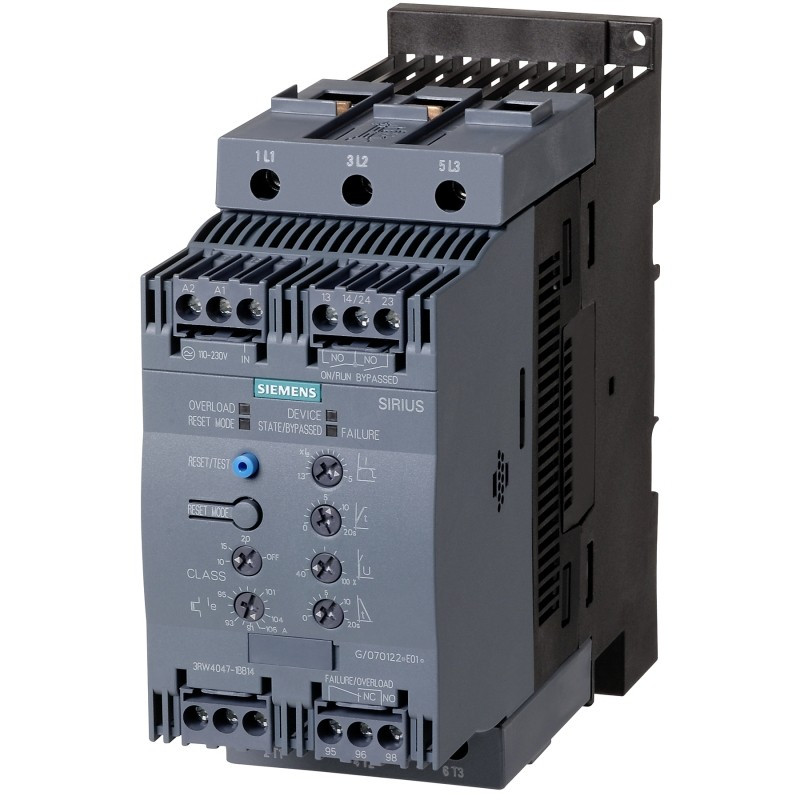

Контактор Siemens 3RW4047-1BB04 — устройство плавного пуска (тиристорный пускатель) серии SIRIUS для асинхронных электродвигателей. Устройство снижает пусковой ток и механическую нагрузку на привод за счёт плавного нарастания напряжения на статоре двигателя при разгоне вместо прямого подключения к сети. Управляющая и силовая части собраны в одном корпусе с креплением на DIN-рейку или винтами на монтажную панель.
Модель 3RW4047-1BB04 рассчитана на номинальный ток 106 А при температуре окружающей среды до 40 °C; при повышении температуры до 50 °C и 60 °C допустимый ток снижается до 98 А и 90 А соответственно — это стоит учитывать при выборе места установки и вентиляции шкафа. При стандартной трёхфазной схеме соединения расчётная мощность подключаемого двигателя составляет 30 кВт. Устройство допускает длительную работу с током до 115% от номинала при 40 °C и с минимальной нагрузкой от 20% номинала.
Силовые клеммы выполнены под винтовой зажим и принимают как однопроводной, так и многопроводной кабель — от тонких гибких проводников с наконечниками до жил сечением до 50 мм². Максимальное запирающее напряжение встроенных тиристоров — 1600 В, напряжение развязки между силовыми цепями — 600 В, эти значения определяют допустимые условия применения устройства в схемах с разным уровнем напряжения сети.
Устройство рассчитано на работу в диапазоне температур от -25 до +60 °C и хранение при температуре от -40 до +80 °C, а также допускает эксплуатацию на высоте до 5000 м над уровнем моря с учётом ограничений по нагрузке. Индикатор ошибки выполнен красным цветом и упрощает диагностику состояния устройства при обслуживании без подключения дополнительного оборудования.
Основные характеристики
- Номинальный ток при 40 °C: 106 А
- Номинальный ток при 50 °C: 98 А
- Номинальный ток при 60 °C: 90 А
- Расчётная мощность двигателя (стандартная схема, 40 °C): 30 кВт
- Длительный рабочий ток при 40 °C: 115% от Iе
- Минимальная нагрузка: 20%
- Запирающее напряжение тиристора, макс.: 1600 В
- Напряжение развязки: 600 В
- Тип подключения силовой цепи: винтовой зажим
- Сечение многопроводного проводника: от 10 до 50 мм²
- Максимальная длина кабеля: 300 м
- Крепление: винтовое и защёлкивающееся на DIN-рейку
- Габариты (высота × глубина): 170 × 190 мм
- Температура эксплуатации: от -25 до +60 °C
- Температура хранения: от -40 до +80 °C
- Максимальная высота установки над уровнем моря: 5000 м
- Индикация ошибки: красный светодиод
Где применяется
- Насосные станции: ограничение пускового тока при запуске центробежных и погружных насосов
- Вентиляционные и компрессорные установки: снижение механических ударных нагрузок на привод при старте
- Конвейерные линии: плавный разгон ленты без рывков и проскальзывания груза
- Промышленные шкафы управления: замена схем прямого пуска в цепях с ограничением по пусковому току сети
