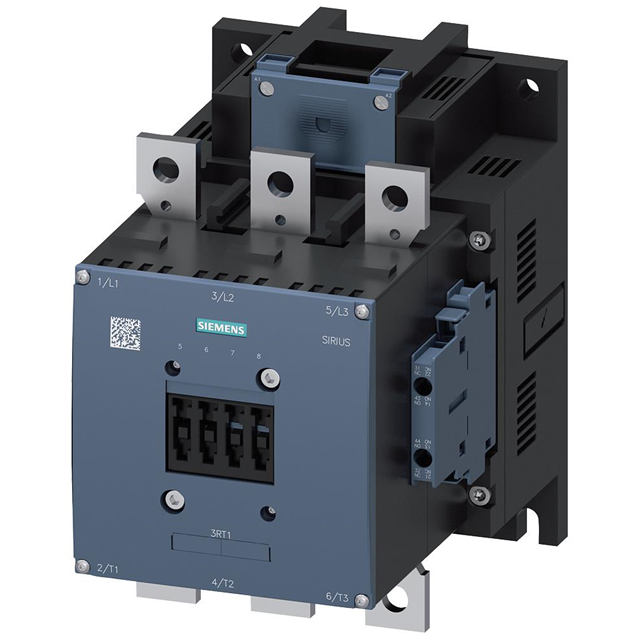

Контактор Siemens 3RT1065-6AP36 — силовой трёхполюсный контактор серии Sirius типоразмера S10, применяемый для прямого пуска и отключения электродвигателей и прочих силовых нагрузок в категории применения AC-3. Номинальный рабочий ток в этой категории составляет 265 А при напряжении 400 В, что соответствует коммутируемой мощности электродвигателя около 132 кВт — контактор рассчитан на ступень нагрузки выше, чем младшие модели этого же типоразмера.
Катушка управления универсальная (UC), рассчитана на питание 220–240 В переменным или постоянным током, что позволяет применять контактор в цепях управления разного рода без замены катушки. Потребление катушки при 50 и 60 Гц составляет 490 ВА, а в режиме удержания после срабатывания снижается до 7,4 Вт, что снижает тепловыделение в шкафу при постоянной работе.
Контактор комплектуется неразъёмным блоком вспомогательных контактов 2 НО + 2 НЗ по стандарту DIN 50012 — они передают сигнал о состоянии контактора в систему управления и используются для блокировок в схеме. Силовые цепи присоединяются шинным способом, вспомогательные — под винтовой зажим, сечением проводника от 0,5 до 4 мм².
Термический ток при температуре окружающей среды 40 °C составляет 150 А в цепях до 1000 В и 330 А в цепях до 690 В; при 60 °C эти значения снижаются до 150 А и 300 А соответственно. Допустимая частота коммутаций — до 500 включений в час. Изоляция вспомогательной цепи рассчитана на 500 В при степени загрязнения 3 и импульсное напряжение 6 кВ, изоляция главной цепи — на 1000 В при той же степени загрязнения.
Основные характеристики
- Номинальный ток AC-3 (400 В): 265 А
- Коммутируемая мощность электродвигателя (400 В): 132 кВт
- Напряжение катушки управления (UC): 220–240 В, переменный/постоянный ток
- Полюсность: 3
- Вспомогательные контакты: 2 НО + 2 НЗ, неразъёмный блок DIN 50012
- Типоразмер: S10
- Присоединение силовых цепей: шинное
- Присоединение вспомогательных цепей: винтовой зажим, 0,5–4 мм²
- Термический ток при 40 °C (до 1000 В / до 690 В): 150 А / 330 А
- Макс. частота коммутаций: 500 вкл/ч
- Потребление катушки (50/60 Гц): 490 ВА
- Потребление в режиме удержания: 7,4 Вт
- Изоляция главной / вспомогательной цепи: 1000 В / 500 В при степени загрязнения 3, импульсное 6 кВ
- Защита предохранителями (тип координации 2): gG 400 А, aM 315 А или BS88 400 А
Где применяется
- Насосные и компрессорные станции: пуск и останов приводных электродвигателей мощностью до 132 кВт
- Вентиляционные системы и HVAC: коммутация вентиляторов и приточно-вытяжных установок повышенной мощности
- Конвейерные линии и подъёмное оборудование: включение и защита приводов конвейеров и лебёдок
- Комплектные щиты управления: сборка шкафов с шинным монтажом силовых цепей
