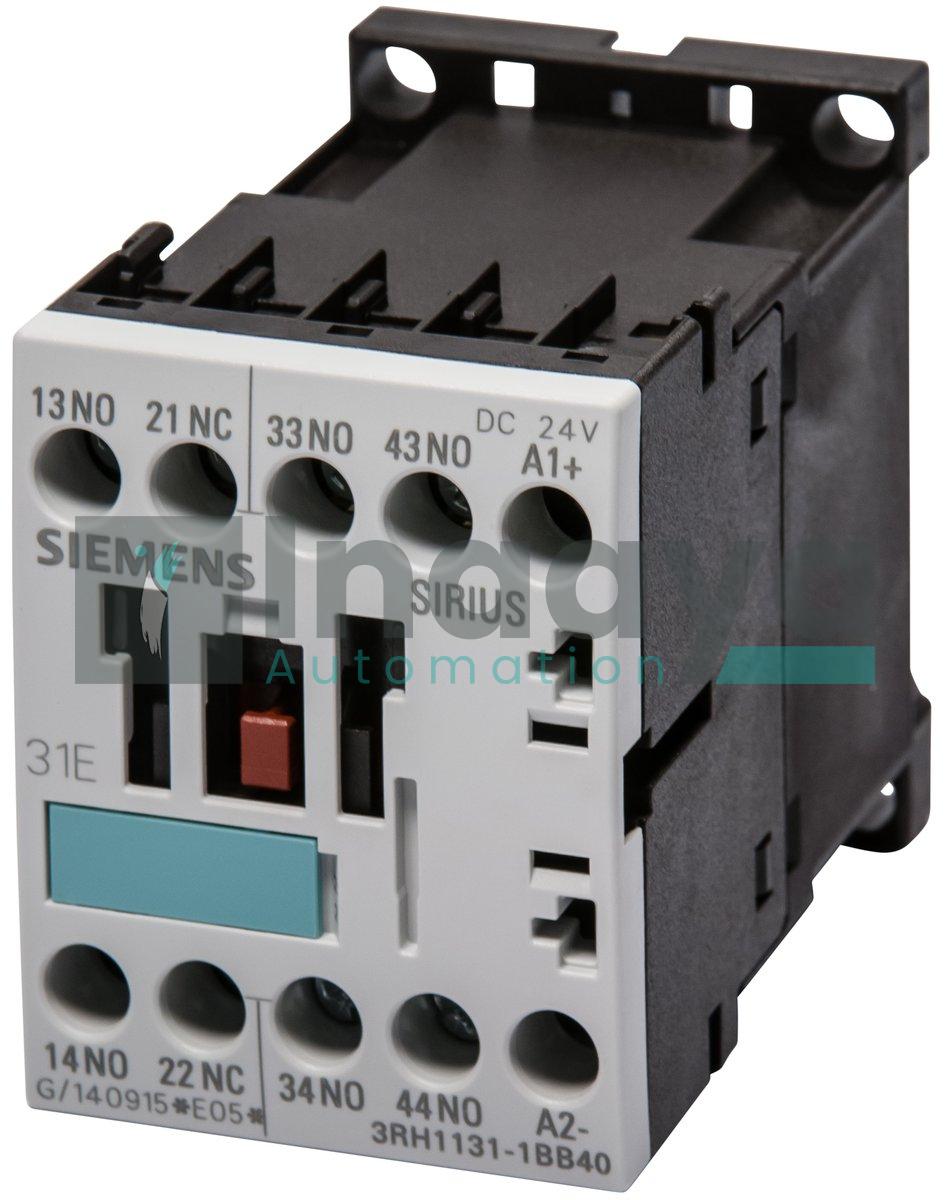

Контактор Siemens 3RH1131-1BB40 (заводское обозначение 3RH1131-1BB40) — четырёхполюсное контакторное реле типоразмера S00 с катушкой управления на 24 В постоянного тока. Коммутационный блок содержит один размыкающий (NC) и три замыкающих (NO) контакта. Крепление — на DIN-рейку или винтами на панель.
Катушка управления работает от постоянного тока 24 В, мощность потребления составляет 3,2 Вт как при втягивании, так и при удержании — экономичный режим удержания с пониженным энергопотреблением в конструкции не предусмотрен. Коммутационная способность контактов задана для категории применения AC-15 (цепи управления катушками контакторов и электромагнитов): 6 А при напряжении 230 В, 3 А при 400 В, 2 А при 500 В и 1 А при 690 В — допустимый ток снижается с ростом напряжения. Для цепей постоянного тока расчётные значения составляют 10 А при 24 В, 3 А при 110 В и 0,27 А при 220 В.
Контактор допускает винтовое и защёлкивающееся крепление, монтажное положение может разворачиваться на ±180° и отклоняться вперёд-назад на ±22,5°, что упрощает компоновку в шкафу управления. Клеммы вспомогательных цепей — винтовые зажимы; сечение подключаемых проводов — от 0,5 до 2,5 мм² для одно- и тонкопроволочных жил с наконечниками, для проводов AWG — от 20 до 12. Изоляция рассчитана на напряжение 690 В при степени загрязнения 3, высота установки — до 2000 м над уровнем моря.
Механическая износостойкость контактора — 30 000 000 циклов включения без установленного вспомогательного блока и 10 000 000 циклов с насаженным вспомогательным блоком контактов. Надёжность контакта вспомогательных цепей заявлена как одно неправильное включение на 100 000 000 срабатываний при малом сигнале 17 В, 1 мА — параметр важен для цепей с низкими токами, например входов контроллеров. Степень защиты с лицевой стороны — IP20, рабочая температура — от -25 до +60 °C, при хранении и транспортировке — от -55 до +80 °C.
Основные характеристики
- Количество контактов: 4-полюсный (1 NC + 3 NO)
- Напряжение катушки: 24 В постоянного тока
- Мощность катушки: 3,2 Вт (втягивание и удержание)
- Коммутируемый ток AC-15: 6 А при 230 В, 3 А при 400 В, 2 А при 500 В, 1 А при 690 В
- Коммутируемый ток постоянного тока: 10 А при 24 В, 3 А при 110 В, 0,27 А при 220 В
- Типоразмер: S00
- Габариты: высота 57,5 мм, глубина 72 мм
- Крепление: DIN-рейка (защёлкивающееся) или винтами на панель
- Клеммы вспомогательных цепей: винтовой зажим, провода 0,5-2,5 мм²
- Рассчитанное напряжение изоляции: 690 В при степени загрязнения 3
- Механическая износостойкость: 30 000 000 циклов (10 000 000 с вспомогательным блоком)
- Степень защиты: IP20 с лицевой стороны
- Рабочая температура: от -25 до +60 °C
- Температура хранения и транспортировки: от -55 до +80 °C
Где применяется
- Цепи управления автоматики: коммутация катушек контакторов, электромагнитных клапанов и других обмоток управления
- Схемы с промышленными контроллерами: высокая надёжность контакта при малых сигналах подходит для дискретных цепей с низким током
- Шкафы управления: компактный типоразмер S00 и крепление на DIN-рейку упрощают монтаж в плотной компоновке
- Смешанные цепи переменного и постоянного тока: коммутация нагрузок в разных диапазонах напряжения по категории AC-15 и DC
